Opis szczegółowy

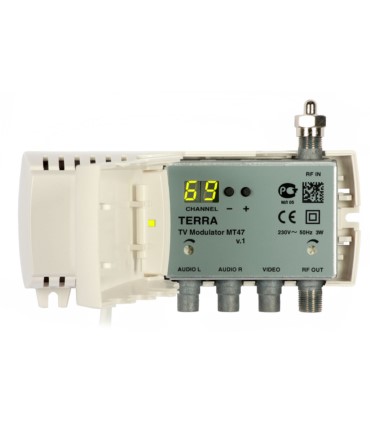

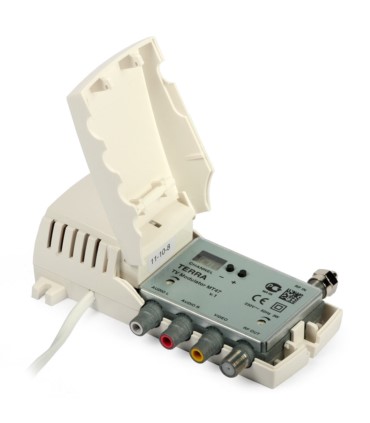

Modulator dwuwstęgowy MT-47 posiada sterowanie mikroprocesorowe - wybór kanału wyjściowego jest dokonywany po zdjęciu obudowy za pomocą dwóch przycisków, a jego numer (podobnie jak każdy parametr opisany poniżej, którego wartość można zmieniać) jest wyświetlany na wyświetlaczu LED. Numer kanału oraz wartości innych parametrów są zapisywane w pamięci nieulotnej. Zastosowanie kwarcowego układu stabilizacji (PLL) zapewnia prawie zerowy błąd częstotliwości. Modulatory te można łączyć kaskadowo. Umożliwiają one także sumowanie sygnału zmodulowanego z sygnałem telewizji naziemnej. Istnieje możliwość zabezpieczenia modulatora przed przypadkową zmianą parametrów.
Modulator MT-47 jest monofoniczny. Posiada dwa wejścia audio: dla kanału lewego i prawego jednakże są one sumowane.
Należy zaznaczyć, że w porównaniu do poprzednich serii modulatorów firma Terra zaimplementowała więcej wariacji standardu PAL.
Istnieje możliwość:
- regulacji częstotliwości nośnej wizji,
- zmiany głębokości modulacji nośnej dźwięku ,
- zmiany odstępu nośnej audio od nośnej wideo,
- regulacji poziomu wejściowego oraz dewiacji sygnału audio.
Modulatory te są doskonałym rozwiązaniem zarówno w instalacjach domowych, jak i w małych instalacjach zbiorczych. Niezwykle restrykcyjna kontrola jakości w firmie Terra czyni te urządzenia praktycznie bezawaryjnymi.
Dane techniczne
Rodzaj towaru | Modulator |
Rodzaj | Analogowy |
Seria | PAL |
Model | MT-47 |
Marka | TERRA |
Ilość kanałów | jednokanałowy |
Zastosowanie | wewnętrzny |
Ilość wejść | RCA/CVBS | 1 |
RF | 1 |
Wejście wideo | zakres częstotliwości | MHz | 0,00002...6 |
impedancja | Ohm | 75 |
Wejście audio | zakres częstotliwości | kHz | 0,02...15 |
regulacja poziomu | dB | 0...7 |
Sekcja modulatora |
Standard na wyjściu RF | PAL |
Standard sygnału PAL | B/G/D/K/H/I/L/M/N/Australia |
Częstotliwość nośnej | MHz | 4,5; 5,5; 6,0; 6,5 |
Ilość MUX-ów (nośnych) na wyjściu RF | 1 |
Modulacja | DSB (dwuwstęgowa) |
Zakres częstotliwości RF | MHz | 5...84/170...300/470... 862 |
Poziom wyjściowy RF | dBμV | 65...85 |
Ogólne |
Pobór mocy | W | 3 |
Wymiary | mm | 133x73x39 |
Temperatura pracy | ºC | -10...+50 |
Masa | kg | 0,36 |
