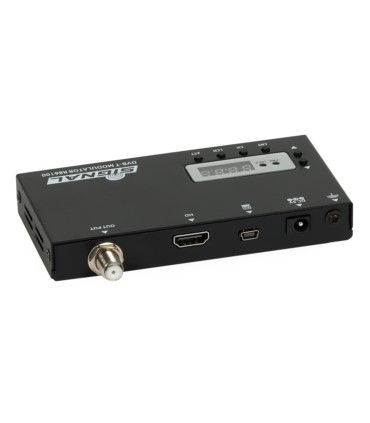

ST-6501 to modulator marki Signal, który moduluje sygnał w standardzie DVB-T COFDM w rozdzielczości Full HD, który został podany na złącze HDMI. Przedstawiony modulator jest urządzeniem jednokanałowym, co za tym idzie, powstaje możliwość podłączania do niego jednego źródła sygnału i dodatkowo zmodulowania go do postaci cyfrowej multipleksu DVB-T. ST-6501 jest świetną alternatywą do instalacji, które bazują na rozgałęźnikach i przewodach HDMI.
Źródłem sygnału może być np. odtwarzacz multimedialny, rejestrator DVR, odtwarzacz Blu-ray, dekoder STB czy komputer PC. Urządzenie to może dystrybuować zarówno najwyższej jakości treści w standardzie DVB-T, po kablu koncentrycznym w instalacjach telewizyjnych i monitoringu przemysłowego. Przepływność maksymalna strumienia wyjściowego może wynosić zgodnie ze standardem 31,68 Mbit/s, przy czym max. przepływność strumienia wideo wynosi 15 Mbit/s.
Aby zsumować sygnał telewizji naziemnej DVB-T2i sygnału RF z modulatora, konieczne jest wykorzystanie rozgałęźnika sygnału Signal R-2, pełniącego funkcję sumatora.

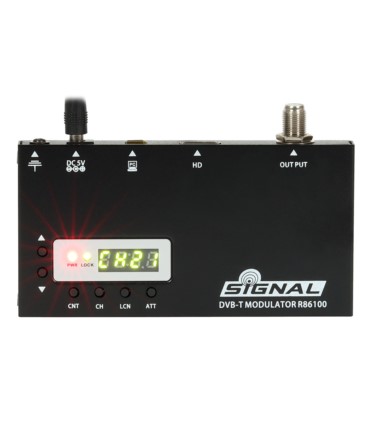

Konfiguracja kanału na wyjściu RF modulatora dokonywana jest poprzez przyciski i wyświetlacz, które umieszczone zostały na przednim panelu.
Dane techniczne:
Kod produktu | R86100 |
Rodzaj produktu | Modulator |
Rodzaj | Cyfrowy |
Seria | DVB-T |
Model | ST-6501 |
Marka | Signal |
Ilość kanałów | Jednokanałowy |
Zastosowanie | Wewnętrzny |
Ilość wejść HDMI | 1 |
Ilość wyjść | HDMI | 0 |
RF | 1 |
Obsługa HDCP | Tak |
Kodowanie | H.264 |
Rozdzielczość | Full HD 1080p |
Przepływność strumienia | 5...15 Mbit/s |
Sekcja modulatora |
Standard na wyjściu RF | DVB-T COFDM |
Ilość MUX-ó (nośnych) na wyjściu RF | 1 |
Tryb FFT | 2K/8K |
Pasmo | 6 MHz, 7 MHz, 8 MHz |
Konstelacja | 64QAM |
Interwał bezpieczeństwa | 1/32 |
FEC | 7/8 |
MER | 30 dB |
Zakres częstotliwości RF | 174...230 MHz/470...862 MHz |
Poziom wyjściowy RF | 105 dBµV |
Pozostałe |
Konfiguracja | LCD+przyciski |
Zasilanie DC | 12/1,5 V/A |
Wymiary | 127x65x17 mm |
Masa | 0,2 kg |
