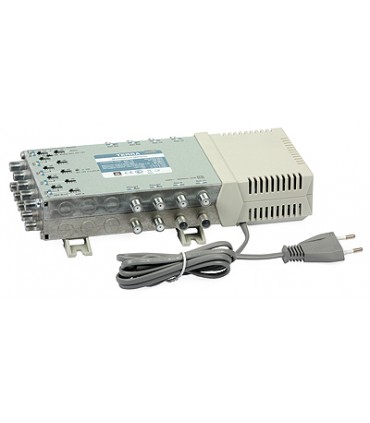

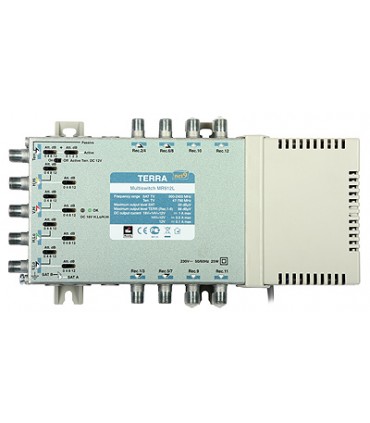

Multiswitch MR-912L TERRA klasa A, 9-wejściowy, 12-wyjściowy z aktywną naziemną

Multiswitche radialne serii MR przeznaczone są dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Multiswitche są zaprojektowane do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy, należy zastosować rozgałęźniki i odgałęźniki serii SD-9XX w celu podziału magistrali.

Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej skomplikowanych systemach. Wówczas wbudowany w nie zasilacz może posłużyć do zasilenia innych wykorzystanych w instalacji elementów.

Multiswitch MR-912L R70812 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T (47-790 MHz) odbywa się za pomocą przełączników. Taki sposób konfiguracji gwarantuje większą stabilność ustawionych parametrów w porównaniu do rozwiązań tradycyjnych, bazujących na potencjometrach. Przełącznik MR-912L R70812 został dodatkowo wyposażony w pasywny tor sygnału TV (5-862 MHz) do wykorzystania dla kanału zwrotnego. Urządzenie nie obsługuje jednocześnie aktywnego i pasywnego toru sygnału TV.

Aktywny tor sygnału naziemnego DVB-T posiada wbudowany filtr sygnałów LTE pozwalający na wyeliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791-862 MHz) przeznaczonym do realizacji usług transmisji danych (LTE).

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.

Główną zaletą multiswitchy MR-9XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Jest to gwarancja uzyskania zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo, konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.

• multiswitch radialny
• wbudowana prekorekcja charakterystyki kabla
• grupowanie wyjść pod względem poziomu wyjściowego
• separacja pomiędzy wejściami większa niż 30 dB
• możliwość zasilania przedwzmacniacza dla anteny naziemnej
• aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz)
• pasywny tor sygnału TV (5-862 MHz)
• wbudowany zasilacz
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Nazwa

MR-908L

MR-912L

MR-916L

Kod

R70808

R70812

R70816

Ilość wyjść

8

12

16

Pasmo pracy [MHz]

SAT

950 - 2400

DVB-T/Radio

47 - 790

Tor pasywny

5 - 862

Wzmocnienie (wbudowana prekorekcja ch-ki tłumienia przewodu) [dB]

SAT

3...8

Tor aktywny DVB-T/ Radio

wyjścia 1-8

1...4

wyjścia 9-12

-

0...2

wyjścia 13-16

-1...0

Tłumienie [dB]

Tor pasywny

wyjścia 1-8

28

wyjścia 9-16

-

30

Regulacja wzmocnienia w torze SAT [dB]

12, krok 4 dB

Regulacja wzmocnienia w torze TV naz.[dB]

15, krok 1 dB

Max. poziom sygnału SAT (IMD3=35dB)* [dBμV]

93

Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV]

wyjścia 1-8

85

wyjścia 9-12

-

83

wyjścia 13-16

-

83

Separacja wejść SAT [dB]

> 30

Separacja wyjść [dB]

> 30

Zasilanie na wejściach RF

H/Lo, H/Hi - 18 V; V/Lo, V/Hi - 14 V TV naziemna - 12 V

Natężenie prądu na wejściach RF [A]

+18V &+14V &+12V

< 0,1

+14 V &+12 V

< 0,5

+12 V

< 0,1

Klasa ekranowania

A

Pobór prądu z odbiornika [mA]

< 60

Sygnały sterujące

14/18 V, 0/22 kHz, tone burst lub DiSEqC 2.0

Pobór mocy**

AC 230 V 50/60 Hz 4 W

Zakres temperatur pracy [ºC]

-20...+50

Wymiary [mm]

253x135x52

Masa [kg]

1,44

* dla 2 nośnych
** bez zewnętrznego obciążenia DC; z max. obciążeniem 25 W
