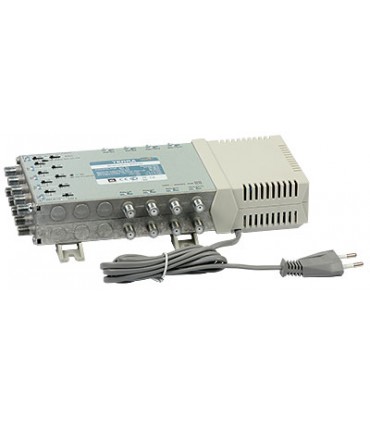

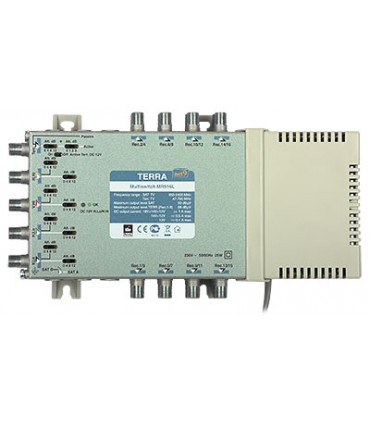

Multiswitch MR-916L TERRA klasa A, 9-wejściowy, 16-wyjściowy z aktywną naziemną
Multiswitch MR-916L TERRA klasa A, 9-wejściowy, 16-wyjściowy z aktywną naziemną
Multiswitch MR-916L TERRA klasa A, 9-wejściowy, 16-wyjściowy z aktywną naziemną
Multiswitch MR-916L TERRA klasa A, 9-wejściowy, 16-wyjściowy z aktywną naziemną

Multiswitch MR-916L TERRA klasa A, 9-wejściowy, 16-wyjściowy z aktywną naziemną

Kod: R70816
Multiswitch MR-912L TERRA klasa A, 9-wejściowy, 12-wyjściowy z aktywną naziemną
Multiswitch MR-924L TERRA klasa A, 9-wejściowy, 24-wyjściowy z aktywną naziemną
  • multiswitch radialny
  • wbudowana prekorekcja charakterystyki kabla
  • grupowanie wyjść pod względem poziomu wyjściowego
  • separacja pomiędzy wejściami większa niż 30 dB
  • możliwość zasilania przedwzmacniacza dla anteny naziemnej
  • aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz)
  • pasywny tor sygnału TV (5-862 MHz)
  • wbudowany zasilacz
Czytaj więcej
1 304,70 zł netto
1 604,78 zł brutto
Kod QR
Udostępnij


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Do porównania0
Opis
Multiswitche radialne serii MR przeznaczone są dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Multiswitche są zaprojektowane do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej liczby multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-9XX w celu podziału magistrali.
Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej skomplikowanych systemach. Wówczas wbudowany w nie zasilacz może posłużyć do zasilenia innych wykorzystanych w instalacji elementów.
Multiswitch MR-916L R70816 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T (47-790 MHz) odbywa się za pomocą przełączników. Taki sposób konfiguracji gwarantuje większą stabilność ustawionych parametrów w porównaniu do rozwiązań tradycyjnych, bazujących na potencjometrach. Przełącznik MR-916L R70816 został dodatkowo wyposażony w pasywny tor sygnału TV (5-862 MHz) do wykorzystania dla kanału zwrotnego. Urządzenie nie obsługuje jednocześnie aktywnego i pasywnego toru sygnału TV.
Aktywny tor sygnału naziemnego DVB-T posiada wbudowany filtr sygnałów LTE pozwalający na wyeliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791-862 MHz) przeznaczonym do realizacji usług transmisji danych (LTE).
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.
Główną zaletą multiswitchy MR-9XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Jest to gwarancja uzyskania zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo, konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.
Urządzenie jest zasilane napięciem AC 230 V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
Cechy wyróżniające
  • multiswitch radialny
  • wbudowana prekorekcja charakterystyki kabla
  • grupowanie wyjść pod względem poziomu wyjściowego
  • separacja pomiędzy wejściami większa niż 30 dB
  • możliwość zasilania przedwzmacniacza dla anteny naziemnej
  • aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz)
  • pasywny tor sygnału TV (5-862 MHz)
  • wbudowany zasilacz
  • odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Nazwa MR-908L MR-912L MR-916L
Kod R70808 R70812 R70816
Ilość wyjść 8 12 16
Pasmo pracy [MHz]
  		 SAT 950 - 2400
DVB-T/Radio 47 - 790
 Tor pasywny    5 - 862
Wzmocnienie (wbudowana prekorekcja
ch-ki tłumienia
przewodu) [dB]		 SAT   3...8
Tor aktywny DVB-T/
Radio		 wyjścia 1-8  1...4
wyjścia 9-12 - 0...2
wyjścia 13-16   -1...0
 Tłumienie [dB]
 		  Tor pasywny
 		  wyjścia 1-8    28
 wyjścia 9-16 -   30
Regulacja wzmocnienia w torze SAT [dB]  12, krok 4 dB
Regulacja wzmocnienia w torze TV naz.[dB] 15, krok 1 dB
Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] 93
Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV] wyjścia 1-8 85
wyjścia 9-12 - 83
wyjścia 13-16 - 83
Separacja wejść SAT [dB] > 30
Separacja wyjść [dB] > 30
Zasilanie na wejściach RF H/Lo, H/Hi - 18 V;
V/Lo, V/Hi - 14 V
TV naziemna - 12 V
Natężenie prądu na wejściach RF [A] +18V &+14V &+12V < 0,1
+14 V &+12 V < 0,5
+12 V < 0,1
Klasa ekranowania A
Pobór prądu z odbiornika [mA] < 60
Sygnały sterujące 14/18 V, 0/22 kHz, tone burst lub DiSEqC 2.0
Pobór mocy** AC 230 V 50/60 Hz 4 W
Zakres temperatur pracy [ºC] -20...+50
Wymiary [mm] 253x135x52
Masa [kg] 1,44
* dla 2 nośnych
** bez zewnętrznego obciążenia DC; z max. obciążeniem 25 W
