Multiswitche radialne serii MR przeznaczone są dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Multiswitche są zaprojektowane do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej liczby multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-9XX w celu podziału magistrali.
Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej skomplikowanych systemach. Wówczas wbudowany w nie zasilacz może posłużyć do zasilenia innych wykorzystanych w instalacji elementów.

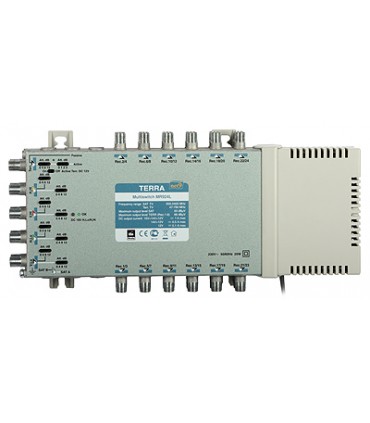

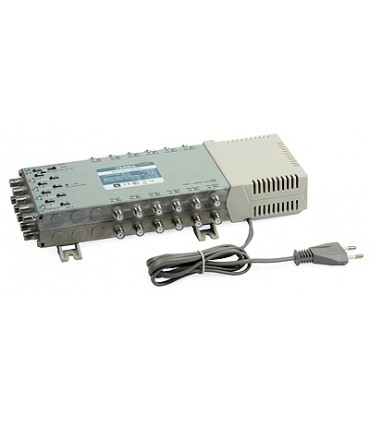

Multiswitch MR-924L R70824 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T (47-790 MHz) odbywa się za pomocą przełączników. Taki sposób konfiguracji gwarantuje większą stabilność ustawionych parametrów w porównaniu do rozwiązań tradycyjnych, bazujących na potencjometrach. Przełącznik MR-924L R70824 został dodatkowo wyposażony w pasywny tor sygnału TV (5-862 MHz) do wykorzystania dla kanału zwrotnego. Urządzenie nie obsługuje jednocześnie aktywnego i pasywnego toru sygnału TV.
Aktywny tor sygnału naziemnego DVB-T posiada wbudowany filtr sygnałów LTE pozwalający na wyeliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791-862 MHz) przeznaczonym do realizacji usług transmisji danych (LTE).
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswitchach stosować należy konwertery typu QUATRO.
Główną zaletą multiswitchy MR-9XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Jest to gwarancja uzyskania zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo, konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.
Urządzenie jest zasilane napięciem AC 230 V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
- multiswitch radialny
- wbudowana prekorekcja charakterystyki kabla
- grupowanie wyjść pod względem poziomu wyjściowego
- separacja pomiędzy wejściami większa niż 30 dB
- możliwość zasilania przedwzmacniacza dla anteny naziemnej
- aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz)
- pasywny tor sygnału TV (5-862 MHz)
- wbudowany zasilacz
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
| Nazwa |
MR-924L |
MR-932L |
| Kod |
R70824 |
R70832 |
| Ilość wyjść |
24 |
32 |
| Pasmo pracy [MHz] |
SAT |
950 - 2400 |
| DVB-T/Radio |
47 - 790 |
| Tor pasywny |
5-862 |
Wzmocnienie (wbudowana prekorekcja
ch-ki tłumienia
przewodu) [dB] |
SAT |
wyjścia 1-16 |
2...7 |
| wyjścia 17-32 |
1...5 |
Tor aktywny DVB-T/
Radio |
wyjścia. 1-8 |
1...4 |
| wyjścia. 9-16 |
0...2 |
| wyjścia 17-24 |
-1...0 |
| wyjścia 25-32 |
- |
-2...-2 |
Tłumienie [dB]
|
Tor pasywny
|
wyjścia. 1-8 |
29 |
| wyjścia. 9-16 |
31 |
| wyjścia 17-24 |
33 |
| wyjścia 25-32 |
- |
35 |
| Regulacja wzmocnienia w torze SAT [dB] |
12, krok 4 dB |
| Regulacja wzmocnienia w torze TV naz.[dB] |
15, krok 1 dB |
| Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] |
93 |
| Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV] |
wyjścia 1-8 |
85 |
| wyjścia 9-16 |
83 |
| wyjścia 16-24 |
81 |
| wyjścia 25-32 |
- |
79 |
| Separacja wejść SAT [dB] |
> 30 |
| Separacja wyjść [dB] |
> 30 |
| Zasilanie na wejściach RF |
H/Lo, H/Hi - 18 V;
V/Lo, V/Hi - 14 V
TV naziemna - 12 V |
| Natężenie prądu na wejściach RF [A] |
+18V &+14V &+12V |
< 0,1 |
| +14 V &+12 V |
< 0,5 |
| +12 V |
< 0,1 |
| Klasa ekranowania |
A |
| Pobór prądu z odbiornika [mA] |
< 65 |
| Sygnały sterujące |
14/18 V, 0/22 kHz,
tone burst lub DiSEqC 1.0, DiSEqC 2.0 |
| Pobór mocy** |
AC 230 V 50/60 Hz 4 W |
| Zakres temperatur pracy [ºC] |
-20...+50 |
| Wymiary [mm] |
293x135x52 |
333x135x52 |
| Masa [kg] |
1,75 |
2,15 |
