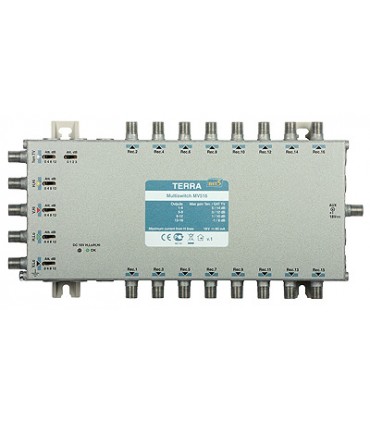

Multiswitch MV-516 Terra klasa A, 5-wejściowy 16-wyjściowy z regulacją wzmocnienia IF

Kod: R70716
  • multiswitch radialny
  • wbudowana prekorekcja charakterystyki kabla
  • grupowanie wyjść pod względem poziomu wyjściowego
  • separacja pomiędzy wejściami większa niż 30 dB
  • aktywny tor sygnału naziemnego
  • odlewana obudowa gwarantująca wysoki poziom ekranowania
Czytaj więcej
591,00 zł netto
726,93 zł brutto


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Do porównania0
Opis

Multiswitche serii MV zostały zaprojektowane w sposób pozwalający na pracę w średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT. Znajdą także zastosowanie w mniejszych instalacjach domowych.

Multiswitch MV-516 R70716 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T odbywa się za pomocą przełączników. Taki sposób konfiguracji gwarantuje większą stabilność ustawionych parametrów w porównaniu do rozwiązań tradycyjnych, bazujących na potencjometrach.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego, wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych oraz stopniowanie tłumienia na wyjściach multiswitcha pozwala na budowanie dużych instalacji, w których długość przyłączy abonenckich sięgać może nawet 80m.

Urządzenie można zasilić poprzez zastosowanie wzmacniacza magistrali SA-51 R70501 lub z podłączonego lokalnie zasilacza R71465. Z jednego źródła możliwe jest zasilanie większej liczby urządzeń (maksymalny pobór prądu przez multiswitch 100mA).

Cechy wyróżniające
  • multiswitch radialny
  • wbudowana prekorekcja charakterystyki kabla
  • grupowanie wyjść pod względem poziomu wyjściowego
  • separacja pomiędzy wejściami większa niż 30 dB
  • aktywny tor sygnału naziemnego
  • odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Nazwa MV-508 MV-512 MV-516
Kod R70708 R70712 R70716
Ilość wejść 5 5 5
Ilość wyjść 8 12 16
Pasmo pracy [MHz] SAT 950 - 2400
DVB-T/Radio 47 - 790
Wzmocnienie (prekorekcja ch-ki tłumienia przewodu) [dB] SAT wyjścia 1-4 5...14
wyjścia 5-8 4...12
wyjścia 9-12 - 3...10
wyjścia 13-16 - 2...8
DVB-T/Radio wyjścia 1-4 -1...5
wyjścia 5-8 -2...3
wyjścia 9-12 - -3...1
wyjścia 13-16 - -4...-1
Regulacja wzmocnienia [dB] SAT 12, krok 4dB
DVB-T/Radio 15, krok 1dB
Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] 105
Max. poziom sygnału TV naziemnej (IMD3=60dB)* [dBμV] wyjścia 1-4 88
wyjścia 5-8 86
wyjścia 9-12 - 84
wyjścia 13-16 - 82
Separacja wejść SAT [dB] > 30
Separacja wyjść [dB] pasmo SAT > 30
pasmo DVB-T > 35
Klasa ekranowania A
Pobór prądu z odbiornika [mA] < 65
Maksymalny pobór prądu z linii H oraz zewnętrznego źródła zasilania 18V 100mA
Sygnały sterujące 14/18V, 0/22kHz
Zakres temperatur pracy [ºC] -20...+50
Wymiary [mm] 187x135x30 227x135x30 267x135x30
Masa [kg] 0,6 0,7 0,9
*dla 2 nośnych
