Multiswitche serii MV zostały zaprojektowane w sposób pozwalający na pracę w średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT. Znajdą także zastosowanie w mniejszych instalacjach domowych.

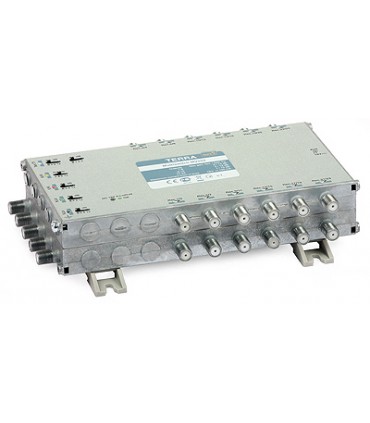

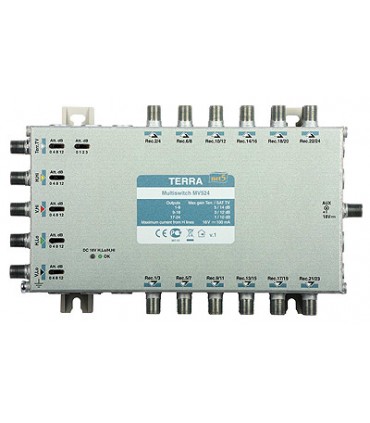

Multiswitch MV-524 R70724 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T odbywa się za pomocą przełączników. Taki sposób konfiguracji gwarantuje większą stabilność ustawionych parametrów w porównaniu do rozwiązań tradycyjnych, bazujących na potencjometrach.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego, wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych oraz stopniowanie tłumienia na wyjściach multiswitcha pozwala na budowanie dużych instalacji, w których długość przyłączy abonenckich sięgać może nawet 80m.
Urządzenie można zasilić poprzez zastosowanie wzmacniacza magistrali SA-51 R70501 lub z podłączonego lokalnie zasilacza R71465. Z jednego źródła możliwe jest zasilanie większej liczby urządzeń (maksymalny pobór prądu przez multiswitch 100mA).
- multiswitch radialny
- wbudowana prekorekcja charakterystyki kabla
- grupowanie wyjść pod względem poziomu wyjściowego
- separacja pomiędzy wejściami większa niż 30 dB
- aktywny tor sygnału naziemnego
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
| Nazwa |
MV-524 |
MV-532 |
| Kod |
R70724 |
R70732 |
| Ilość wejść |
5 |
5 |
| Ilość wyjść |
24 |
32 |
| Pasmo pracy [MHz] |
SAT |
950 - 2400 |
| DVB-T/Radio |
47 - 790 |
Wmocnienie (prekorekcja
ch-ki tłumienia przewodu) [dB] |
SAT |
wyjścia 1-8 |
5...14 |
| wyjścia 9-16 |
4...12 |
| wyjścia 17-24 |
3...10 |
| wyjścia 25-32 |
- |
2...8 |
| DVB-T/Radio |
wyjścia 1-8 |
-1...5 |
| wyjścia 9-16 |
-2...3 |
| wyjścia 17-24 |
-3...1 |
| wyjścia 25-32 |
- |
-4...-1 |
| Regulacja wzmocnienia [dB] |
SAT |
12, krok 4dB |
| DVB-T/Radio |
15, krok 1dB |
| Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] |
105 |
| Max. poziom sygnału TV naziemnej (IMD3=60dB)* [dBμV] |
wyjścia 1-8 |
86 |
| wyjścia 9-16 |
84 |
| wyjścia 17-24 |
82 |
| wyjścia 25-32 |
- |
80 |
| Separacja wejść SAT [dB] |
> 30 |
| Separacja wyjść [dB] |
pasmo SAT |
> 27 |
| pasmo DVB-T |
> 35 |
| Klasa ekranowania |
A |
| Pobór prądu z odbiornika [mA] |
< 65 |
| Maksymalny pobór prądu z linii H oraz zewnętrznego źródła zasilania |
18V 100mA |
| Sygnały sterujące |
14/18V, 0/22kHz |
| Zakres temperatur pracy [ºC] |
-20...+50 |
| Wymiary [mm] |
227x135x50 |
267x135x50 |
| Masa [kg] |
1,5 |
1,9 |
*dla 2 nośnych
