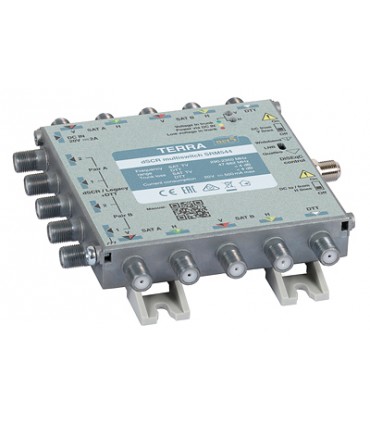

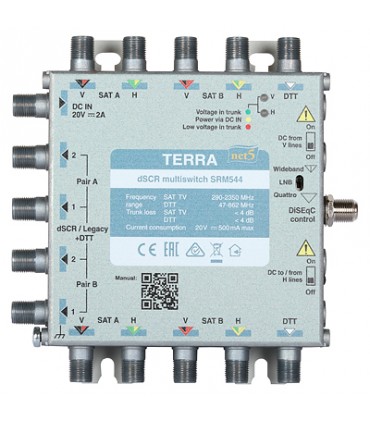

Multiswitch przelotowy SRM-544 Terra z aktywnym torem FM/DAB/DVB-T i wbudowanym AGC - klasa A system Digital SCR/Unicable

Kod: R80544
  • Wbudowany przełącznik LNB
  • Liczba wyjść odgałęźnych - tryb dSCR/Legacy: 4 (2 pary)
  • Złącze DISEqC control
  • Wbudowany układ AGC
  • Diagnostyka zasilania realizowana przy pomocy diod zlokalizowanych na obudowie urządzenia
  • Możliwe jest mieszanie odbiorników wspierających normę EN50607 i EN50494, w tej samej sieci, na każdym wyjściu (8 x EN50494 + 24 x EN50607)
Czytaj więcej
674,00 zł netto
829,02 zł brutto


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Do porównania0
Opis

Multiswitch programowalny SRM-544 R80544 został wyposażony w 2 pary wyjść dSCR/Legacy + Terr. TV Out. Jednokablowy tryb dSCR/Unicable pozwala na niezależny podział sygnału RTV/SAT przy użyciu zwykłych rozgałęźników satelitarnych, pracujących w paśmie 5-2400 MHz, zgodnie ze standardem Unicable II do maksymalnie 32 odbiorników satelitarnych dla każdej pary. Domyślnie każde wyjście multiswitcha z danej pary zostało zaprogramowane w konfiguracji pozwalającej na podział sygnału RTV/SAT na 16 odbiorników. Każde z wyjść multiswitcha można przeprogramować przy użyciu programatora PC102W R80561. Wyjście w trybie Legacy (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach) pozwala podłączyć klasyczny tuner satelitarny.

Multiswitch przelotowy SRM-544 R80544 to urządzenie, umożliwiające przesyłanie sygnału DVB-S/S2 z jednej pozycji satelitarnej (dwóch pozycji satelitarnych po zastosowaniu konwerterów typu wideband), telewizji naziemnej DVB-T oraz radia analogowego/DAB w oparciu o technikę cyfrowego układania kanałów. Multiswitch przelotowy SRM-544 R80544 posiada pełne wsparcie dla odbiorników pracujących w dwóch trybach dynamicznych: SCR (Unicable I - 8 User Bands) oraz dSCR (Unicable II - 32 User Bands). Wyposażony został w 5 wejść (cztery pary polaryzacja/pasmo (VL–HL–VH–HH) plus aktywny tor TV) oraz 2 pary wyjść: dSCR Out (umożliwiające niezależny podział sygnału RTV/SAT do max. 16 odbiorników przy pomocy rozgałęźników satelitarnych, pracujących w paśmie 5-2400 MHz dla każdego z 4 wyjść zgodnie ze standardem EN50607)/Legacy Out (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach, służących do podłączenia klasycznego tunera satelitarnego). Wbudowany układ AGC (ang. Automatic Gain Control) odpowiednio koryguje wzmocnienie na wyjściu multiswitcha, tak aby zapewnić stały, zadany poziom sygnału.
Domyślnie wszystkie wyjścia multiswitcha SRM-544 R80544 skonfigurowane są w trybie Legacy i przełączają się na Unicable w momencie, gdy tylko otrzymają komendę DiSEqC zgodną ze standardem EN50494/EN50607 (tryb dynamiczny). Znaczy to, że na każdym z dwóch wyjść multiswitcha dla każdej z 2 par można dokonać niezależnie podziału sygnału do maksymalnie 16 odbiorników przy uzyciu rozgałęźników satelitarnych, pracujących w paśmie 5-2400 MHz zgodnie ze standardem EN50607.
Dwa tryby pracy urządzenia:
  • tryb dynamiczny (DYNAMIC) - częstotliwości wyjściowe są stałe i każda jest przypisana do odbiornika (User Bands), maksymalnie podział sygnału przy pomocy rozgałęźników satelitarnych do 32 tunerów (dla każdej z czterech par). Odbiorniki muszą być zgodne z normą EN50494/EN50607 (UNICABLE I/UNICABLE II).
  • tryb statyczny (STATIC) - zarówno częstotliwości wejściowe jak i wyjściowe są stałe, pracuje jako przemiennik IF/IF umożliwiając przesyłanie sygnału z 32 transponderów satelitarnych na nieograniczoną liczbę odbiorników.

Programowanie multiswitchy serii dSCR odbywa się z użyciem programatora PC102W R80561.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.

Multiswitch wymaga zewnętrznego zasilacza np. PS202F 20V 2A R71468.

Cechy wyróżniające:
  • Wbudowany przełącznik LNB umożliwiający zmianę konwertera wideaband/quatro,
  • Liczba wyjść odgałęźnych - tryb dSCR/Legacy: 4 (2 pary),
  • Złącze DISEqC control umożliwiające podpięcie programatora PC102W R80561 oraz jednoczesną konfigurację wszystkich wyjść multiswitcha,
  • Wbudowany układ AGC - odpowiednio koryguje wzmocnienie sygnału, tak aby na wyjściach multiswitcha zapewnić stały, zadany poziom, automatyczne wyrównanie poziomu sygnału do 84 dBμV w torze SAT oraz 82 dBμV w torze RTV,
  • Diagnostyka zasilania realizowana przy pomocy diod zlokalizowanych na obudowie urządzenia,
  • W pełni zgodny z normą EN50494 - Unicable I, 8 User Bands (8 kanałów dla każdej z 2 par),
  • W pełni zgodny z normą EN50607 - Unicable II, 32 User Bands (32 kanały dla każdej z 2 par),
  • Możliwe jest mieszanie odbiorników wspierających normę EN50607 i EN50494, w tej samej sieci, na każdym wyjściu (8 x EN50494 + 24 x EN50607),

Kod

R80544



Pasmo pracy SAT IF (LNB wideband - LO = 10410 MHz)

290-2340 MHz

Pasmo pracy SAT IF (LNB wideband - LO = 10400 MHz)

300-2350 MHz *

Pasmo pracy SAT IF
(LNB quatro - LO = 9750 MHz / LO = 10600 MHz)

950-2150 MHz

Pasmo pracy SAT IF - wyjście

950-2150 MHz



Pasmo pracy RTV wejście/wyjście

47-862 MHz



Liczba wej/wyj - SAT IF (magistrala)

4



Liczba wej/wyj - RTV (magistrala)

1



Liczba wyjść odgałęźnych - tryb dSCR/Legacy

4 (2 pary)



Tłumienie magistali SAT IF

< 4 dB



Tłumienie magistali RTV

< 4 dB



Tłumienie tłumienie odbić/impedancja

> 10 dB/75Ω



Poziom wejściowy - SAT IF (dla 1 kanału)

65-105 dBµV



Poziom wejściowy RTV (dla 8 kanałów)

55-85 dBµV



Szumy własne RTV

<8 dB



Wyjście dSCR+RTV,
pasmo użytkownika (tryb dSCR)

 max 32 (konfigurowalny)
dla każdej z 2 par



Wyjście dSCR+RTV,
szerokość pasma (tryb dSCR)

20...60 MHz
(konfigurowalny)



Wyjście dSCR+RTV,
poziom wyjściowy z AGC (tryb dSCR)

84 dBµV (konfigurowalny)



Wyjście dSCR+RTV,
poziom wyjściowy z AGC (tryb Legacy)

78 dBµV (typowy)



Wyjście dSCR+RTV
poziom wyjściowy z AGC (RTV)

 max. 82 dBµV
(dla 8 kanałów, konfigurowalny)



Separacja: SAT IF wej./SAT IF wej.

> 30 dB



Separacja: SAT IF wej./wyjście dSCR

> 30 dB



Separacja: SAT IF wej./RTV

> 25 dB



Przejście DC (magistrala) SAT IF

 max. 3.2 A
1,6 A dla 1 linii



Przejście DC (magistrala)  RTV

 max. 200 mA



Pobór prądu z PSU - linia H

max. 290 mA



Pobór prądu z PSU - linia V

max. 290 mA



Pobór prądu  z linii H/V (magistrala 20 V DC)

 270 mA



Pobór prądu z linii H/V (magistrala 18 V DC)

 310 mA



Pobór prądu z linii H/V (magistrala 15 V DC)

 390 mA



Pobór prądu z odbiornika sat. (18 V DC)

 max. 20 mA



Przełącznik DC 20 V (przejście DC)
- linia sygnałowa H

 max. 1.6 A



Przełącznik DC 20 V (przejście DC)
- linia sygnałowa V

 max.1.2 A



Temperatura zakres pracy

-20 ºC... + 50 ºC



OgólneWymiary/Masa

 226x134x30 mm/0.80 kg
