Multiswitch programowalny SRM-543 został wyposażony w dwie pary wyjść dSCR/Legacy + Terr. TV Out. Jednokablowy tryb dSCR pozwala na niezależny podział do 32 odbiorników satelitarnych SAT STB przy użyciu dwóch kabli koncentrycznych (aż do 16 odbiorników z każdego wyjścia, 16+16 konfiguracja domyślna) lub jeden kabel koncentryczny (32 odbiorniki z jednego wyjścia, po przeprogramowaniu za pomocą programatora PC102W R80561) dla każdej pary. Wyjście w trybie Legacy (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach) pozwala podłączyć klasyczny tuner satelitarny.

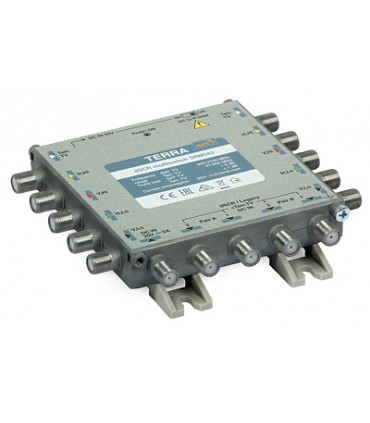

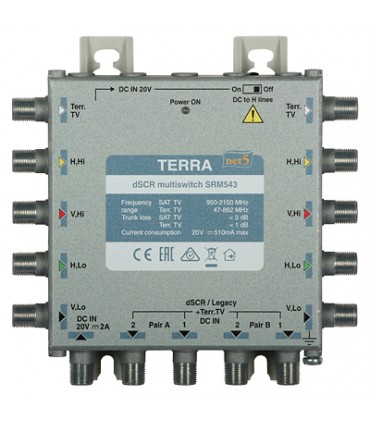

Multiswitch przelotowy SRM 543 R80543 to urządzenie, które umożliwia przesyłanie sygnału DVB-S/S2 z jednej pozycji satelitarnej, telewizji naziemnej DVB-T oraz radia analogowego/DAB przy użyciu jednego kabla koncentrycznego w oparciu o technikę cyfrowego układania kanałów. Multiswitch przelotowy SRM 543 R80543 posiada pełne wsparcie dla odbiorników, pracujących w dwóch trybach dynamicznych: SCR (Unicable I - 8 User Bans) oraz dSCR (Unicable II - 32 User Bands). Dostępny na wyjściu cyfrowy sygnał dostarczany do odbiorników końcowych z wykorzystaniem rozgałęźników satelitarnych, pracujących w paśmie 5-2400 MHz. W urządzenie wbudowane zostało 5 wejść (cztery pary polaryzacja/pasmo (VL–HL–VH–HH) plus aktywny tor RTV) oraz 4 wyjścia: dSCR/Legacy. Jednokablowy tryb dSCR pozwala na niezależny podział do 32 odbiorników satelitarnych SAT STB przy pomocy dwóch kabli koncentrycznych (aż do 16 odbiorników z każdego wyjścia, 16+16 konfiguracja domyślna) lub jeden kabel koncentryczny (32 odbiorniki z jednego wyjścia, po przeprogramowaniu za pomocą programatora PC102W R80561) dla każdej pary.
Domyślnie wszystkie wyjścia multiswitcha SRM-543 R80543 skonfigurowane są w trybie Legacy (odbiornik w tym celu wysyła sygnał sterujący: napięcie zasilające 14/18 V, sygnał przełączający 0/22 kHz) i przełączają się na Unicable w momencie, gdy tylko otrzymają komendę DiSEqC, zgodną ze standardem EN50494/EN50607 (tryb dynamiczny). Znaczy to, że na każdym z dwóch wyjść multiswitcha można dokonać podziału sygnału do maksymalnie 16 odbiorników przy użyciu jednego kabla koncentrycznego w standardzie EN50607.
Dwa tryby pracy urządzenia:
- tryb dynamiczny (DYNAMIC) - częstotliwości wyjściowe są stałe i każda jest przypisana do odbiornika (User Bands), maksymalnie podział sygnału przy pomocy jednego kabla koncentrycznego do 32 tunerów. Odbiorniki muszą być zgodne z normą EN50494/EN50607 (UNICABLE I/UNICABLE II).
- tryb statyczny (STATIC) - zarówno częstotliwości wejściowe jak i wyjściowe są stałe, pracuje jako przemiennik IF/IF umożliwiając dystrybucję sygnału z 32 transponderów satelitarnych na nieograniczoną liczbę odbiorników.
Programowanie multiswitchy serii dSCR odbywa się z użyciem programatora PC102W R80561.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.
Multiswitch wymaga zewnętrznego zasilacza np. PS202F 20V 2A R71468.
- W pełni zgodny z normą EN50494 - Unicable I, 8 UB - User Bands (8 kanałów),
- W pełni zgodny z normą EN50607 - Unicable II, 32 UB - User Bands (32 kanały),
- Dwie pary wyjść (4xdSCR/Legacy), dwa niezależne procesory,
- Możliwe jest mieszanie odbiorników wspierających normę EN50607 i EN50494, w tej samej sieci (8 x EN50494 + 24 x EN50607),
- Wbudowany układ AGC - odpowiednio koryguje wzmocnienie sygnału, tak aby na jego wyjściu zapewnić stały poziom sygnału wynoszący 84 dBμV. Oznacza to, że instalator nie musi martwić się o korekcję sygnału na multiswitchu - zadbać musi jedynie o odpowiedni poziom sygnału na wejściu urządzenia,
- Aktywny tor RTV,
- W trybie dynamicznym umożliwia podział do sygnału do max. 32 odbiorników,
- W trybie statycznym pracuje jako przemiennik IF/IF.
| Kod |
R80543 |
Pasmo pracy
|
SAT IF wejście |
950-2150 MHz |
| SAT IF wyjście |
950-2150 MHz |
| DVB-T/Radio |
47-862 MHz |
| Ilość wejść/wyjść |
SAT IF |
4 |
| DVB-T/Radio |
1 |
| Ilość odgałęzień |
4 (2 pary) |
| Tłumienie odbić |
> 10 dB |
| Impedancja |
75 Ω |
| Poziom wejściowy |
SAT |
60...95 dBµV |
| DVB-T/Radio |
IMD3=60 dB 96 dBµV max |
| Wyjście dSCR |
pasmo użytkownika |
max 32 (konfigurowalny) |
| szerokość pasma |
20...60 MHz (konfigurowalny) |
| poziom wyjściowy, AGC |
84 dBµV |
Poz. wyj. DVB-T/Radio,
wzmocnienie |
IMD3=60 dB max. 104 dBµV
4 dB |
| Wyjście Legacy |
poziom wyjściowy SAT IF |
78 dBµV |
Poz. wyj. DVB-T/Radio,
wzmocnienie |
IMD3=60 dB max. 100 dBµV
4 dB |
| Tłumienie magistrali |
SAT IF |
< 3.0 dB |
| DVB-T/Radio |
< 1.0 dB |
Natężenie prądu
na liniach syg. magistrali |
SAT IF |
2 A max., 1 A max. (dla 1 linii) |
| DVB-T/Radio |
250 mA max |
Natężenie prądu
na liniach syg. H |
DC wejście |
20 V/510 mA max |
| odgałęzienie wyjście |
20 V 510 mA max.;
15 V/18 V 700/580 mA max. |
| Separacja |
SAT IF wej/SAT IF wej |
> 30 dB |
| SAT IF wej/odgał. wyj |
> 30 dB |
| SAT IF/DVB-T |
> 25 dB |
| Pobór prądu |
20 V 510 mA max.;
15 V/18 V 700/580 mA max. |
| Temperatura pracy |
-20 ºC... + 50 ºC |
| Wymiary/Masa |
134x135x30.5 mm/0.44 kg |
