Multiswitch programowalny SRM-522 został wyposażony w dwa wyjścia SAT IF (950...2150 MHz): dSCR1 Out oraz dSCR2/Legacy Out. Jednokablowy tryb dSCR umożliwia niezależny podział do 32 odbiorników satelitarnych SAT STB przy pomocy dwóch kabli koncentrycznych (aż do 16 odbiorników z każdego wyjścia, 16+16 konfiguracja domyślna) lub jeden kabel koncentryczny (32 odbiorniki z jednego wyjścia, po przeprogramowaniu za pomocą programatora PC102W R80561). Wyjście w trybie Legacy (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach) umożliwia podłączenie klasycznego tunera satelitarnego.
Wyjście Legacy współpracuje tylko i wyłącznie z konwerterami typu quatro.
- Doprowadzenie sygnału z konwertera typu wide band wymaga jedynie dwóch kabli (jedna pozycja satelitarna) lub czterech (dwie pozycje satelitarne)

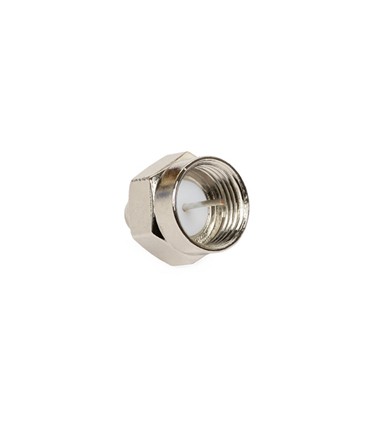

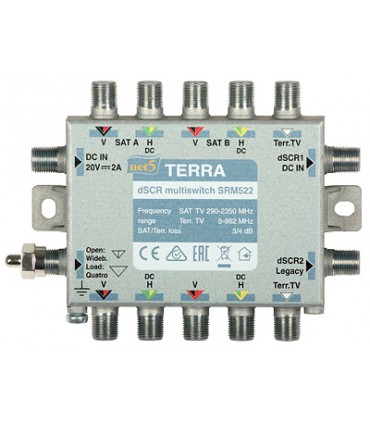

- Kompatybilny z konwerterami typu quatro (po zamontowaniu rezystora 75 Om) lub przeprogramowaniu przy pomocy programatora PC102W R80561
- Wbudowany układ AGC - odpowiednio koryguje wzmocnienie sygnału, tak aby na jego wyjściu zapewnić stały, zadany poziom, automatyczne wyrównanie poziomu sygnału do 84 dBμV
- W pełni zgodny z normą EN50494 - Unicable I, 8 UB - User Bands (8 kanałów)
- W pełni zgodny z normą EN50607 - Unicable II, 32 UB - User Bands (32 kanały)
- Możliwe jest mieszanie odbiorników wspierających normę EN50607 i EN50494, w tej samej sieci (8 x EN50494 + 24 x EN50607)
- W trybie statycznym pracuje jako przemiennik IF/IF
- W trybie dynamicznym umożliwia podział do sygnału do max. 32 odbiorników
Kompatybilny z konwerterami typu:
- quatro - Multiswitch jednokablowy SRM-522 wyposażony został w 5 wejść (cztery pary polaryzacja/pasmo (VL–HL–VH–HH) plus pasywny tor RTV)
- wide band - Multiswitch jednokablowy SRM-522 wyposażony został w 5 wejść (dwie pary wejść SAT IF (290...2340 MHz) plus pasywny tor RTV

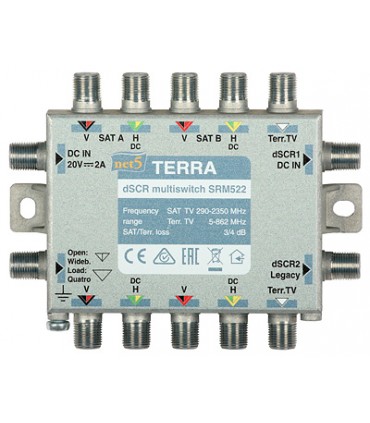

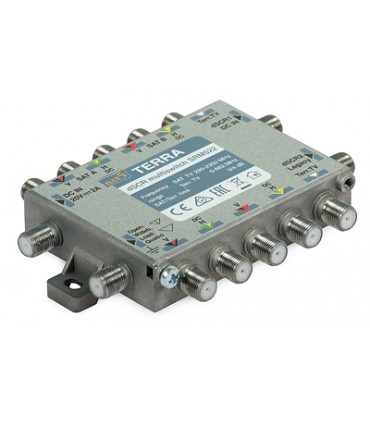

Multiswitch przelotowy SRM522 R80522 to urządzenie, które pozwala na przesłanie sygnału DVB-S/S2 z jednej pozycji satelitarnej, telewizji naziemnej DVB-T oraz radia analogowego/DAB przy pomocy jednego kabla koncentrycznego w oparciu o technikę cyfrowego układania kanałów. Multiswitch przelotowy SRM522 R80522 posiada pełne wsparcie dla odbiorników pracujących w dwóch trybach dynamicznych: SCR (Unicable I - 8 User Bans) oraz dSCR (Unicable II - 32 User Bands). SRM 522 został wyposażony w 5 wejść: dwie pary wejść SAT IF (290...2340 MHz (V1, H1, V2, H2), pozwalające na doprowadzenie sygnału satelitarnego z dwóch konwerterów typu Wide Band A98222) lub quatro, Terr. TV (sygnał DVB-T/Radio) oraz dwa wyjścia SAT IF (950...2150 MHz): dSCR1 Out oraz dSCR2/Legacy Out. Jednokablowy tryb dSCR pozwala na niezależny podział do 32 odbiorników satelitarnych SAT STB przy pomocy dwóch kabli koncentrycznych (aż do 16 odbiorników z każdego wyjścia, 16+16 konfiguracja domyślna) lub jeden kabel koncentryczny (32 odbiorniki z jednego wyjścia, po przeprogramowaniu za pomocą programatora PC102W R80561). Wyjście w trybie Legacy (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach) pozwala na podłączenie klasycznego tunera satelitarnego.
Domyślnie multiswitch SRM522 R80522 skonfigurowany tak, żeby jeden z portów działał jako port Unicable w trybie dynamicznym, natomiast drugi jako uniwersalny (Legacy) i przełącza się na Unicable po otrzymaniu komendy EN50494 lub EN50607. Oznacza to, że na każdym z dwóch wyjść multiswitcha można dokonać podziału sygnału do maksymalnie 16 odbiorników przy pomocy jednego kabla koncentrycznego w standardzie EN50607. Cyfrowy sygnał dostarczany jest do odbiorników końcowych z użyciem rozgałęźników satelitarnych pracujących w paśmie 5-2400 MHz.
Dwa tryby pracy urządzenia:
-
tryb dynamiczny (DYNAMIC) - częstotliwości wyjściowe są stałe i każda jest przypisana do odbiornika (User Bands), maksymalnie podział sygnału za pomocą jednego kabla koncentrycznego do 32 tunerów. Odbiorniki muszą być zgodne z normą EN50494/EN50607 (UNICABLE I/UNICABLE II).
-
tryb statyczny (STATIC) - zarówno częstotliwości wejściowe, jak również wyjściowe są stałe. Urządzenie w tym trybie pracuje jako przemiennik IF/IF umożliwiając przesyłanie sygnału z 32 transponderów satelitarnych do nieograniczonej liczby odbiorników.
Programowanie multiswitchy serii dSCR odbywa się z użyciem programatora PC102W R80561.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswichach SRM522 należy stosować konwertery typu Wide band lub quatro.
Multiswitch wymaga zewnętrznego zasilacza np. PS202F 20V 2A R71468.
| Kod |
R80522 |
Pasmo pracy
|
SAT IF wejście |
290-2340 MHz (LNB LO=10.41 GHz)
300-2350 MHz (LNB LO=10.40 GHz)
950-2150 MHz (quatro LNB) |
| SAT IF wyjście |
950-2150 MHz |
| DVB-T/Radio |
5-862 MHz |
| Ilość wejść/wyjść |
SAT IF |
4 |
| DVB-T/Radio |
1 |
| Ilość odgałęzień |
2 |
| Tłumienie odbić |
> 10 dB |
| Impedancja |
75 Ω |
| Poziom wejściowy |
SAT |
65...100 dBµV |
| DVB-T/Radio |
pasywny |
| Wyjście dSCR |
pasmo użytkownika |
max 32 (konfigurowalny) |
| szerokość pasma |
20...60 MHz (konfigurowalny) |
| poziom wyjściowy, AGC |
84 dBµV |
| tłumienie DVB-T/Radio |
11 dB (typowe) |
| Wyjście Legacy |
poziom wyjściwoy, AGC |
78 dBµV |
| tłumienie DVB-T/Radio |
12 dB (typowe) |
| Tłumienie magistrali |
SAT IF |
< 4.0 dB |
| DVB-T/Radio |
< 4.0 dB |
Natężenie prądu
na liniach syg. magistrali |
SAT IF |
2 A max., 1 A max. (dla 1 linii) |
| DVB-T/Radio |
250 mA max |
Natężenie prądu
na liniach syg. H |
DC wejście |
20 V/1.7 A max |
| odgałęzienie wyjście |
20 V 500 mA max.;
13 V/18 V 300 mA max. |
| Separacja |
SAT IF wej/SAT IF wej |
> 30 dB |
| SAT IF wej/odgał. wyj |
> 30 dB |
| SAT IF/DVB-T |
> 25 dB |
| Pobór prądu |
20 V 300 mA max.;
13 V/18 V 450 mA max. |
| Temperatura pracy |
-20 ºC... + 50 ºC |
| Wymiary/Masa |
116x91x25.5 mm/0.28 kg |
