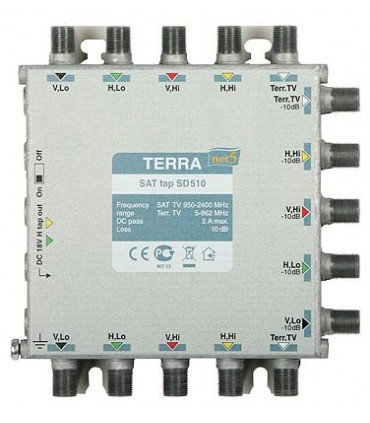

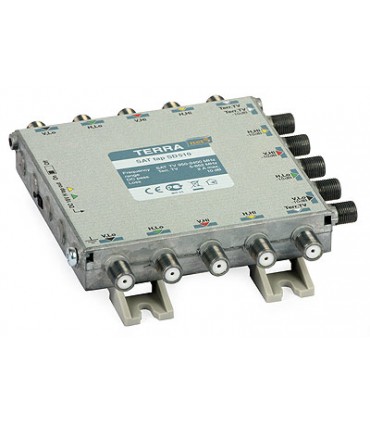

Odgałęźnik dedykowany jest do instalacji multiswitchowych. Służy do wydzielenia sygnału z magistrali multiswitchowej. Magistrala z sygnałem z jednego konwertera Quatro składa się z czterech przewodów. Dodatkowo, odgałęźnik wydziela sygnał TV naziemnej. Odgałęźnik posiada przełącznik przejścia stałoprądowego, który, ustawiony w pozycję “ON”, przepuszcza napięcie stałe przez tory “H” do obydwu gałęzi. Natomiast ustawiony w pozycje “OFF” przepuszcza napięcie tylko do jednej gałęzi.
Odgałęźniki SD-510 R70516, SD-515 R70517 oraz SD-520 R70518 pozwalają na zapewnienie optymalnego poziomy sygnału w danym punkcie instalacji. W celu dobrego dobrania elementów zaleca się skorzystanie z darmowej aplikacji do projektowania instalacji multiswitchowych - SatNet.
Odlewana obudowa zapewnia doskonałe ekranowanie w całym zakresie przenoszonych częstotliwości.
- odgałęźnik TV/SAT wyposażony w 5 torów,
- stosowany w instalacjach z multiswitch'ami wykorzystującymi podział na podsieci,
- zastępuje 5 pojedynczych odgałęźników TV/SAT,
- posiada wyłączalne przejście stałoprądowe,
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A,
- dostępny też jako rozgałęźnik SD-504 R70515, oraz odgałęźniki SD-515 R70517, SD-520 R70518
| Kod |
R70516 |
R70517 |
R70518 |
| Pasmo pracy [MHz] |
SAT |
950 - 2400 |
| DVB-T/Radio |
5 - 862 |
| Tłumienie przelotowe [dB] |
SAT |
1,5 |
1,1 |
0,8 |
| DVB-T/Radio |
1,8 |
1,3 |
1,1 |
| Tłumienie w torze odgałęźnym [dB] |
SAT |
12...8 |
17...13 |
22...18 |
| DVB-T/Radio |
10 |
15...16 |
20 |
| Separacja wejść [dB] |
SAT/SAT |
30 |
| DVB-T/SAT |
30 |
| Przejście DC |
tor syg. V |
0,5A max. |
| tor syg. H |
2A max. (1A jedna linia) |
| tor. DVB-T |
0,1A max. |
| Klasa ekranowania |
A |
| Tłumienie odbić [dB] |
> 10 |
| Zakres temperatur pracy [°C] |
-20...50 |
| Wymiary [mm] |
126x135x30 |
| Masa [kg] |
0,44 |
