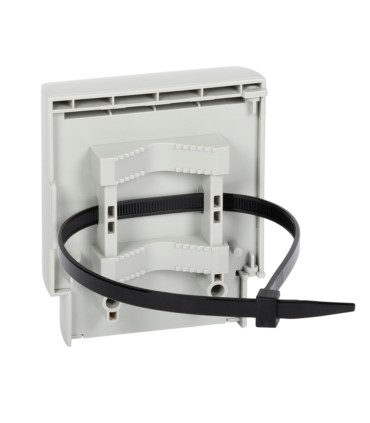

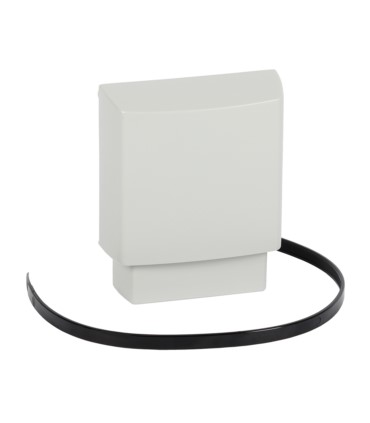

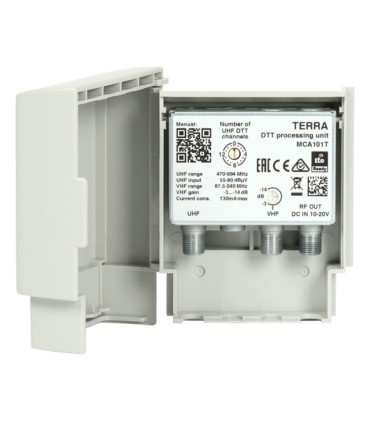

Korekcyjny wzmacniacz masztowy DTT MCA101T TERRA przeznaczony jest do pracy z nadajnikami optycznymi OTF302 6F31 E i OTF302 6F55 E. Wzmacniacz MCA101T pozwala na wprowadzanie sygnału radiowego FM/DAB+ i telewizji naziemnej DVB-T2 do instalacji światłowodowej. Produkt posiada układ automatycznej kontroli wzmocnienia — AGC, co pozwala na uzyskanie stabilnego sygnału. Liczbę dostępnych MUX-ów w instalacjach z pasma UHF w celu korekcji można wybrać poprzez potencjometr, który znajduje się na przedniej obudowie.
WAŻNE! Odległość między wzmacniaczem, a nadajnikiem optycznym nie może przekroczyć 20 m.
Dane techniczne:
Kod produktu | R82101 |
Rodzaj produktu | Konwerter |
Nazwa produktu | MCA101T |
Marka | Terra |
Ilość wejść RF | 2 |
Standard | DVB-T/T2 |
Funkcja AGC | Tak |
Parametry techniczne |
Wejścia VHF | zakres częstotliwości | 87,5...240 MHz |
regulacja wzmocnienia | -3...-14 dB |
max. poziom wejściowy | 86...97 dBµV |
impedancja | 75 Ω |
tłumienie odbić | >10 dB |
Wejścia UHF 1 | zakres częstotliwości | 470...694 MHz |
regulacja wzmocnienia | AGC |
max. poziom wejściowy | 55...80 dBµV |
impedancja | 75 Ω |
tłumienie odbić | >10 dB |
Wyjście RF | poziom sygnału | 93 dBµV |
impedancja | 75 Ω |
Współczynnik szumów | <5 dB |
Pozostałe |
Filtr LTE | LTE 700 |
Pobór prądu | DC 10-20 V/A |
Pobór mocy | 1,4 W |
Zakres temperatury pracy | -20...+50°C |
Masa | 0,2 kg |
Wymiary | 89x107x43 mm |
