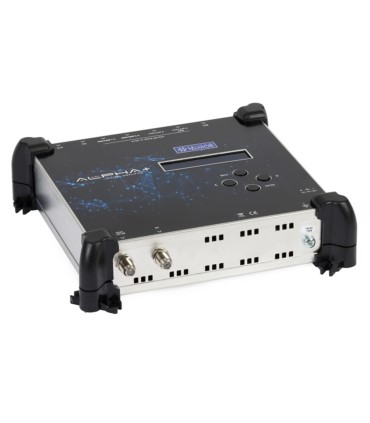

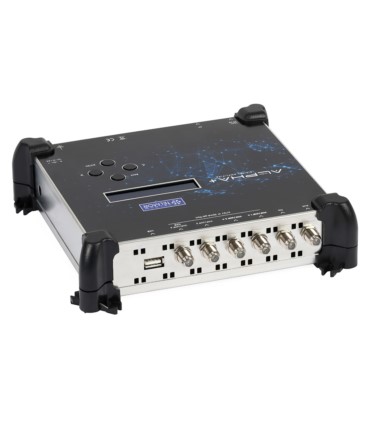

Programowany i wielozakresowy wzmacniacz kanałowy WWK Alpha+ firmy Telmor dedykowany jest do zbiorczych instalacji antenowych do odbioru naziemnej telewizji cyfrowej DVB-T/T2.
Urządzenie przeznaczone jest do odbioru sygnałów RTV w trudnych warunkach — zróżnicowane poziomy sygnałów, nadawanie sygnałów z różnych kierunków. Wzmacniacz WWK Alpha+ ma cztery programowalne wejścia sygnału dla pasma VHF (174-240 MHz)/UHF (470-862 MHz), jedno wejście pasma FM (88-108 MHz), a także jedno wejście AUX ( szerokopasmowe), co pozwala na obsługę 32 torów kanałowych. Używanie wzmacniacza pozwala na odbiór sygnałów, a następnie wyrównanie ich poziomów oraz wzmocnienie. Układ automatycznej regulacji wzmocnienia pozwala na wyrównanie poziomu sygnału dla wszystkich kanałów, niezależnie od ich poziomu na wejściu urządzenia (zachowując minimum wymaganego dla poprawnej jakości sygnału). Takie rozwiązania sprawiają, że instalator posiada dowolność konfiguracji wejścia VHF/UHF, co pozwala na optymalizację indywidualnych poziomów kanałów w miejscu instalacji, w celu zapewnienia wysokiej jakości obrazu na ekranie telewizora. Wzmacniacz może być używany w instalacjach multiswitchowych oraz stacjach czołowych.
Wzmacniacz WWK Alpha+ gwarantuje odpowiedni poziom wyjściowy regulowany w zakresie 98-118 dBµV, możliwa jest dodatkowo korekcja nachylenia. Wszystkie sygnały DVB-T/T2 można regulować autonomicznie pod kątem częstotliwości wejściowej oraz wyjściowej i poziomu wyjściowego. Dodatkowo istnieje możliwość pomiaru dynamicznego — można odczytać poziom mocy wejściowej na wybranych częstotliwościach. Instalacja i regulacja parametrów jest możliwa przy pomocy lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Sprzęt pozwala na przesyłanie napięcia DC 12 V oraz prądu o max. natężeniu 50 mA do przedwzmacniacza antenowego. Co więcej, wbudowany filtr sygnałów LTE pozwala na usuwanie niechcianych sygnałów w paśmie 4G (790 MHz) oraz 5G (694 MHz), które przeznaczone są na realizację usług transmisji danych LTE.
Dane techniczne:
Kod produktu | R89864 |
Rodzaj produktu | Wzmacniacz kanałowy |
Nazwa | WWK Alpha+ |
Wejście RF | ilość | 6 |
ilość obsługiwanych MUX-ów | 32 |
Możliwe kombinacje ustawień dla wejść UHF1, UHF2 | 2/3, 1/4, 0/5 |
Pasmo | FM+4xVHF/UHF+AUX |
Zastosowanie | Wewnętrzne |
Standard | DVB-T/T2 |
Funkcja AGC | Tak |
Selektywność | >35 dB |
Urządzenie — parametry |
Wejście FM | zakres częstotliwości | 88...108 MHz |
wzmocnienie | 35/25 dB |
regulacja wzmocnienia | 20 dB |
zasilanie przedwzmacniacza | brak |
impedancja | 75 ꭥ |
Wejście VHF/UHF | wzmocnienie | >70 dB |
regulacja wzmocnienia | 20 dB |
zasilenie przedwzmacniacza | 12/0,05 V/A |
Wejście AUX | zakres częstotliwości | 47...862 MHz |
wzmocnienie | 22/10 dB |
regulacja wzmocnienia | 20/10 dB |
zasilenie przedwzmacniacza | brak |
Wyjście RF | poziom sygnału | 118 dBµV |
impedancja | 75 ꭥ |
regulacja poziomu | 0...20 dB dla FM/VHF/UHF |
tłumienie odbić | >10 dB |
Współczynnik szumów | <7 dB |
Konfiguracja | Wyśiwtlacz + przyciski |
Filtr LTE | LTE 700, LTE 800 |
Wbudowany zasilacz | Nie |
Zakres temperatury pracy | 0...+50 °C |
Masa | 0,3 kg |
Wymiary | 200x190x48 mm |
