Opis szczegółowy

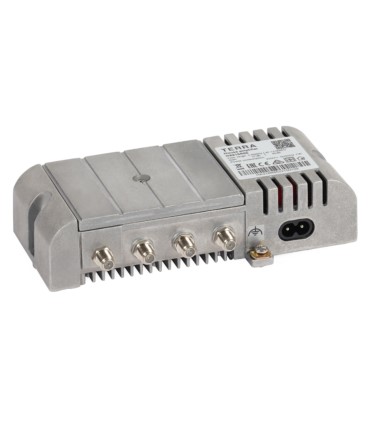

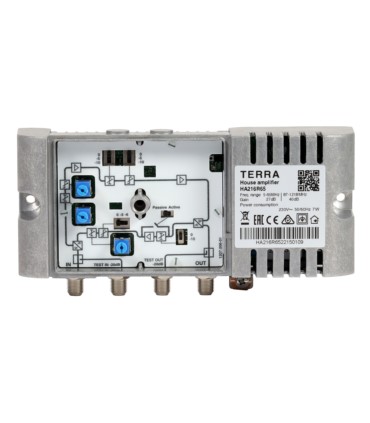

Wzmacniacz budynkowy HA-216R65 jest profesjonalnym urządzeniem stosowanym w instalacjach zbiorczych i kablowych z kanałem zwrotnym. Układ scalony wzmacniacza HA-216R65 w przedostatnim stopniu wzmocnienia wykonany został z nanostruktur krzemowo-germanowych SiGe (układ krzemowo-germanowy). Takie rozwiązanie pozwala na znaczące zredukowanie zniekształceń nieliniowych, zwłaszcza jeśli chodzi o zniekształcenia drugiego rzędu. Natomiast stopień końcowy w układzie przeciwsobnym wykonany został z arsenku galu (GaAs).
Zastosowanie technologii opartej o podwójny układ, składający się z tłumika oraz korektora charakterystyki pozwala zapewnić jak najlepsze parametry sygnału (duży odstęp sygnału od szumu).
Obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego oraz wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych umożliwia budowanie dużych instalacji.
Cechy wyróżniające:
- stopień wyjściowy push-pull, wykonany z arsenku galu GaAs
- zakres częstotliwości: 5...65 MHz/87...1218 MHz
- korektor charakterystyki na wejściu kanału dosyłowego
- korektor charakterystyki pomiędzy stopniami: pierwszym i drugim kanału dosyłowego
- tłumik na wejściu kanału dosyłowego
- możliwość załączenia lub wyłączenia wzmacniacza w kanale zwrotnym
- tłumik na wejściu kanału zwrotnego
- korektor charakterystyki na wyjściu kanału zwrotnego
- tłumik na wyjściu kanału zwrotnego
- złącze testowe -20dB
Dane techniczne
Rodzaj towaru | Wzmacniacz budynkowy |
Model | HA-216R65 |
Marka | TERRA |
Typ | RTV/CATV |
Zastosowanie | wewnętrzny |
Pasmo | FM/VHF/UHF |
Wejścia/Wyjścia | ilość wejść | 1 |
ilość wyjść | 1 |
Przełącznik DC 0/12 V | NIE |
Regulacja wzmocnienia | TAK |
Parametry wzmocnienia |
Wejście 1 | częstotliwość | MHz | 5...65/87...1218 |
wzmocnienie | dB | -5/27 (kanał zwrotny), 40 (kanał dosyłowy) |
regulacja wzmocnienia | dB | 0...18 |
zasilanie przedwzmacniacza | V/A | brak |
Prekorekcja charakterystyki tłumienia przewodu | | TAK |
VHF | dB | 0...18 |
UHF | dB | 0...18 |
kanał zwrotny | dB | -6/-3/0 |
Dane techniczne urządzenia |
Max. poziom wyjściowy | IMD2=60 dB (EN50083-3) | dBµV | 109 |
Szumy własne | VHF | dB | 7 |
UHF | dB | 6 |
kanał zwrotny | dB | 7 |
Tłumik | kanał dosyłowy | dB | -10/-5/0 |
kanał zwrotny | dB | -10/0 |
Odlewna obudowa | TAK |
Typ złącza sygnałowego | F |
Kanał zwrotny | TAK |
Wejście testowe RF | TAK |
Wyjście testowe RF | TAK |
Zasilanie | V | AC 230/50-60 Hz |
Pobór mocy | W | 7 |
Temperatura pracy | °C | -20...+50 |
Wymiary | mm | 185x91x47 |
Masa | kg | 0,72 |
