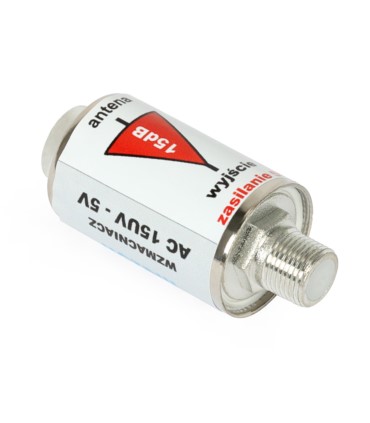

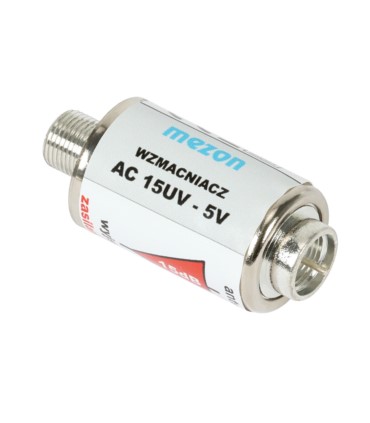

Wzmacniacz AC15UV B2512 służy do wzmacniania słabych sygnałów TV naziemnej w paśmie VHF+UHF (50 - 694 MHz). Wzmacniacz może być przykręcany bezpośrednio do gniazda F anteny (należy zabezpieczyć złącza F, na przykład taśmą samowulkanizującą E9751). Układ wzmacniacza zamknięty jest w metalowej obudowie zapewniającej odporność na zakłócenia elektromagnetyczne oraz warunki atmosferyczne.
Wzmacniacz zasilany jest napięciem 5V.
Cechy wyróżniające:
- Zasilanie 5V bezpośrednio z tunera DVB-T2. Nie jest wymagany dodatkowy zasilacz.
- Mała metalowa obudowa z gniazdem (od strony odbiornika) i wtykiem F (od strony anteny).
- Średnica obudowy wzmacniacza wynosi 10mm i jest porównywalna z grubością typowego kabla koncentrycznego. Umożliwia to schowanie wzmacniacza np. w kanale kablowym.
- Wzmacniacz wzmacnia sygnały tylko w paśmie UHF i VHF. Sygnały poza pasmem, np. CB, GSM oraz LTE są tłumione.
Dane techniczne
Rodzaj towaru | Wzmacniacz domowy |
Model | AC15UV |
Marka | MEZON |
Typ | RTV/CATV |
Zastosowanie | zewnętrzny |
Pasmo | VHF/UHF |
Wejścia/Wyjścia | ilość wejść | 1 |
ilość wyjść | 1 |
Regulacja wzmocnienia | NIE |
Przejście DC | brak |
Parametry wzmocnienia |
Wejście 1 | częstotliwość | 50...694 |
wzmocnienie | dB | 15 |
Dane techniczne urządzenia |
Max. poziom wyjściowy | dBµV | 99 |
Szumy własne | VHF | dB | 4 |
UHF | dB | 4 |
Odlewna obudowa | NIE |
Wbudowany filtr LTE | LTE 700 |
Typ złącza sygnałowego | F |
Wyjście testowe RF | NIE |
Zasilanie | V | DC 5 |
Pobór prądu | A | 0,04 |
Zasilanie zdalne | DC 5 V |
Temperatura pracy | °C | -30...+55 |
Wymiary | mm | 55x10 |
Masa | kg | 0,1 |
