Opis szczegółowy

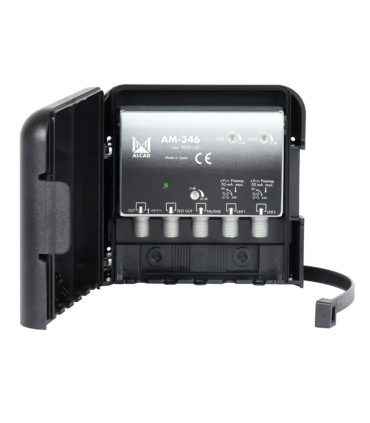

Wzmacniacz masztowy AM-346 R903046 firmy ALCAD to urządzenie dedykowane do instalacji indywidualnych lub niewielkich instalacji zbiorczych na kilkadziesiąt gniazd. Podstawowym jego zadaniem jest podniesienie sygnału do takiego poziomu aby był możliwy odbiór na kilku lub kilkunastu odbiornikach. Wzmacniacz posiada wejścia: sygnału pasma FM+VHF(88-108 MHz+160-260 MHz) oraz pasma 2xUHF (470-862 MHz). Wzmocnienie w pasmach FM+VHF wynosi 0...20 dB, natomiast w paśmie UHF wynosi 16...32 dB.
Ze względu na zasilanie napięciem DC 24 V wzmacniacz AM-346 R903046 może być zasilany po kablu koncentrycznym z zasilacza AL-100 R90386.
Wzmacniacz AM-346 R903046 został wyposażony w 2 potencjometry On/Off umożliwiając przesłanie napięcia DC 24V oraz prądu o natężeniu 50 mA do przedwzmacniacza antenowego przez każde z dwóch wejść UHF.
Cechy wyróżniające:
- zasilanie napięciem 24V/30mA
- 20 dB wzmocnienia w paśmie FM+VHF oraz 32 dB wzmocnienia w paśmie UHF
- 2 potencjometry On/Off umożliwiające przesłanie napięcia DC 24 V oraz prądu o natężeniu 50 mA do przedwzmacniaczy antenowych przez każde dwóch wejść UHF
- odlewana obudowa wewnątrz kompaktowej obudowy z tworzywa sztucznego
Dane techniczne
Rodzaj towaru | Wzmacniacz masztowy |
Model | AM-346 |
Marka | ALCAD |
Typ | RTV |
Zastosowanie | zewnętrzny |
Pasmo | FM/VHF+2xUHF |
Wejścia/Wyjścia | ilość wejść | 3 |
ilość wyjść | 1 |
Przełącznik DC 0/24 V | TAK |
Regulacja wzmocnienia | TAK |
Przejście DC | 24V/0,05 (na każde wejście UHF) |
Parametry wzmocnienia |
Wejście 1 | częstotliwość | 88...108/160...260 |
wzmocnienie | dB | 20 |
regulacja wzmocnienia | dB | -20...0 |
zasilanie przedwzmacniacza | V/A | brak |
Wejście 2 | częstotliwość | 470...862 |
wzmocnienie | dB | 32 |
regulacja wzmocnienia | dB | -16...0 |
zasilanie przedwzmacniacza | V/A | DC 24/0,05 |
Wejście 3 | częstotliwość | 470...862 |
wzmocnienie | dB | 32 |
regulacja wzmocnienia | dB | -16...0 |
zasilanie przedwzmacniacza | V/A | DC 24/0,05 |
Dane techniczne urządzenia |
Max. poziom wyjściowy | dBµV | 108 |
Szumy własne | VHF | dB | 5 |
UHF | dB | 5 |
Odlewna obudowa | TAK |
Typ złącza sygnałowego | F |
Wyjście testowe RF | TAK |
Zasilanie | V | DC 24 |
Temperatura pracy | °C | -10...+65 |
Wymiary | mm | 115x105x30 |
Masa | kg | 0,3 |
