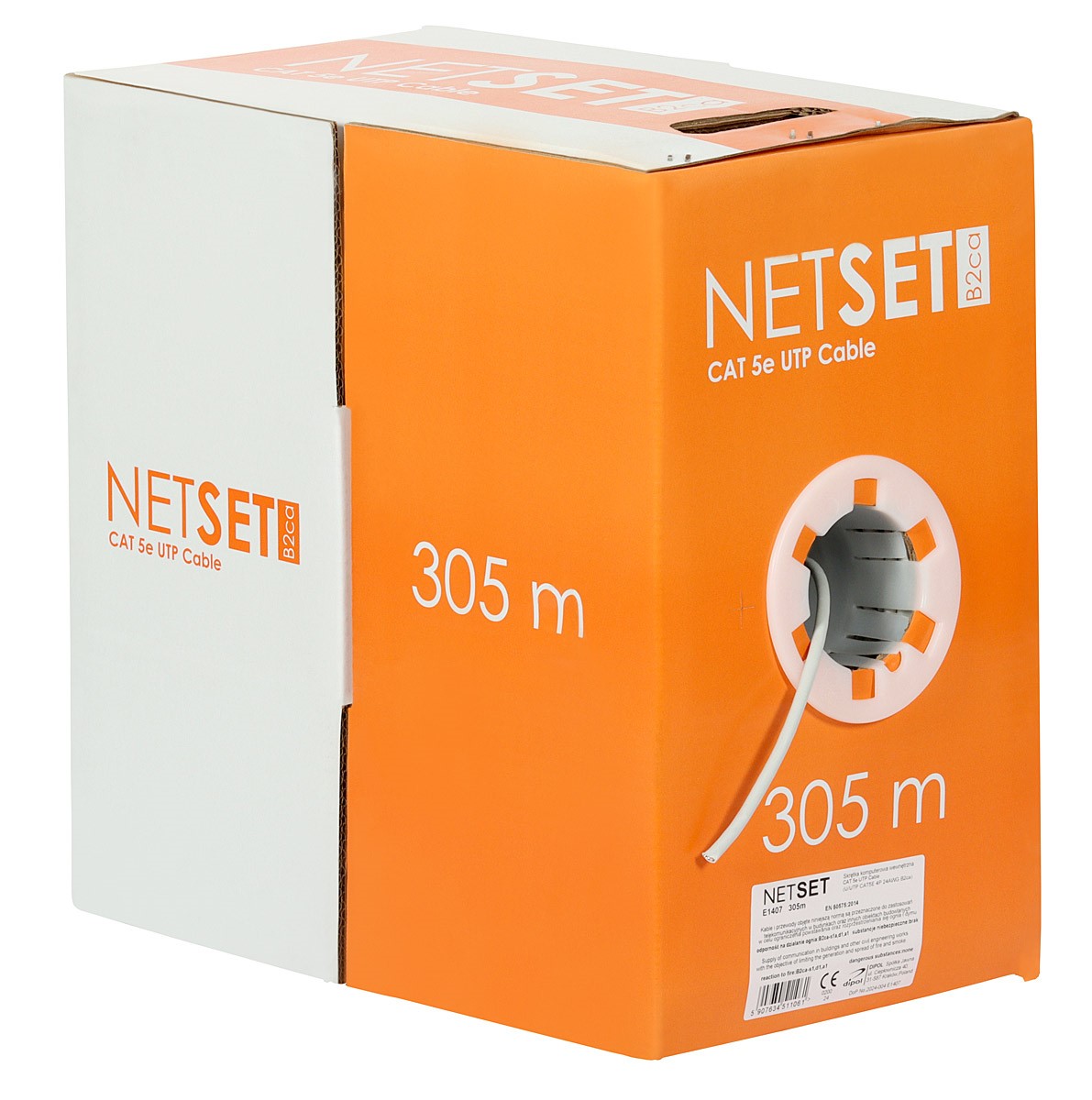

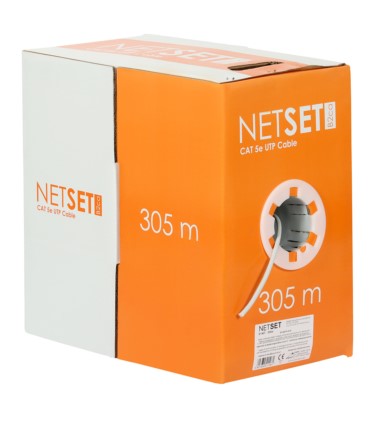

Przewód NETSET BOX U/UTP kategorii 5e klasa palności B2ca-s1a,d0,a1 /305 m/

Nazwa

NETSET U/UTP kat. 5e

Rodzaj towaru

skrętka komputerowa

Producent

Dipol

Marka

NETSET

Typ przewodu

U/UTP

Zastosowanie

wewnętrzny

Kategoria

5e

Długość przewodu

m

305

Klasa CPR

B2ca-s1a,d0,a1

Własności fizyczne

Żyła

materiał

miedź

średnica

mm

0,49

Izolacja żyły

materiał

HDPE (polietylen)

średnica

mm

0,88

Pary żył

kolory

biało-brązowy/brązowy, biało-niebieski/niebieski, biało-pomarańczowy/pomarańczowy, biało-zielony/zielony

Płaszcz

materiał

FR-LSZH

średnica

mm

5,4

grubość

mm

0,7

kolor

RAL7032 (szary)

Żelowany

Nie

Linka nośna

Nie

Rip-cord

Tak

Separator

Nie

Błąd w metrażu nadruku

%

<0,5

Własności elektryczne

Impedancja

Ω

100

Prędkość propagacji NVP

%

68

Rozrzut opóźnienia

ns/100m

<45

Rezystancja DC

Ω/100m

9,5

Asymetria rezystancji

%

<5

Return Loss (tłumienność odbicia)

1 MHz

≥dB

20

4 MHz

≥dB

23

8 MHz

≥dB

24,5

10 MHz

≥dB

25

16 MHz

≥dB

25

20 MHz

≥dB

25

25 MHz

≥dB

24,3

31,25 MHz

≥dB

23,6

62,5 MHz

≥dB

21,5

100 MHz

≥dB

20,1

Tłumienie

1 MHz

≤dB

2

4 MHz

≤dB

4,1

8 MHz

≤dB

5,8

10 MHz

≤dB

6,5

16 MHz

≤dB

8,2

20 MHz

≤dB

9,3

25 MHz

≤dB

10,4

31,25 MHz

≤dB

11,7

62,5 MHz

≤dB

17

100 MHz

≤dB

22

NEXT (przesłuch zbliżny)

1 MHz

≤dB

65,3

4 MHz

≤dB

56,3

8 MHz

≤dB

51,8

10 MHz

≤dB

50,3

16 MHz

≤dB

47,2

20 MHz

≤dB

45,8

25 MHz

≤dB

44,3

31,25 MHz

≤dB

42,9

62,5 MHz

≤dB

38,4

100 MHz

≤dB

35,3

PSNEXT (Sumaryczny przesłuch zbliżny)

1 MHz

≥dB

62,3

4 MHz

≥dB

53,3

8 MHz

≥dB

48,8

10 MHz

≥dB

47,3

16 MHz

≥dB

44,4

20 MHz

≥dB

42,8

25 MHz

≥dB

41,3

31,25 MHz

≥dB

39,9

62,5 MHz

≥dB

35,4

100 MHz

≥dB

32,3

ELFEXT

1 MHz

≥dB

63,8

4 MHz

≥dB

51,8

8 MHz

≥dB

45,7

10 MHz

≥dB

43,8

16 MHz

≥dB

39,7

20 MHz

≥dB

37,8

25 MHz

≥dB

35,8

31,25 MHz

≥dB

33,9

62,5 MHz

≥dB

27,9

100 MHz

≥dB

23,8

PSELFEXT (Sumaryczny przesłuch zdalny)

1 MHz

≥dB

60,8

4 MHz

≥dB

48,8

8 MHz

≥dB

42,7

10 MHz

≥dB

40,8

16 MHz

≥dB

36,7

20 MHz

≥dB

34,8

25 MHz

≥dB

32,8

31,25 MHz

≥dB

30,9

62,5 MHz

≥dB

24,9

100 MHz

≥dB

20,8

Własności mechniczne

Temperatura pracy

°C

-20...+70

Temperatura układania

°C

0...+50

Min. promień gięcia dla instalacji wewnętrznych

średnica

>8
