Maksymalna długość odcinka, który można zamówić wynosi 500 m.
Przedstawiona cena dotyczy 1 mb

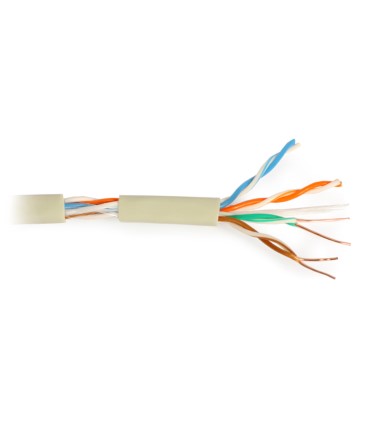

Skrętka NETSET BOX U/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.
Przewód NETSET U/UTP 5e E1408 został przebadany w jednostce notyfikowanej DELTA DANSK ELEKTRONIK LYS OG AKUSTIK o numerze 0199 i uzyskał klasę Eca reakcji na ogień.
Przewody, które należą do marki NETSET cechują się zgodnością z dyrektywą CPR i spełnieniem europejskiej normy EN 50575, określającej wymagania dotyczące właściwości pod wpływem działania ognia, a także metody badań i oceny kabli jako materiałów budowlanych.
Skrętka NETSET BOX U/UTP kategorii 5e E1408 to najwyższej jakości, skrętka komputerowa dedykowana do tworzenia profesjonalnych instalacji wewnętrznych.
Skrętka NETSET jest najnowszą generacją skrętek typu NETSET. Produkt cechuje się średnicą zewnętrzną zmniejszoną do 5,0 mm, co zdecydowanie ułatwia układanie w korytkach i rurach. Specjalne tworzywo izolacji żył zostało tak dobrane, że pozwala na łatwe nakładanie złączy RJ-45.
Skrętka NETSET U/UTP kategorii 5e E1408 jest zgodna z normami:
IEC 61156-6 (2000), ISO/IEC 11801 (2000), TIA/EIA-568-A (1995), PN/EN 50173 (1999),yd/t1019-2001.
Producent gwarantuje w okresie 15 lat niezmienność parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100, a także zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET U/UTP kategorii 5e dedykowana jest do pracy w otoczeniu o zakresie temperatur -20...+70 o C. Temperatura układania nie może być niższa niż 0 o C i nie może być wyższa niż +50 o C. Promień zginania nie może wynosić mniej niż 8 krotna średnica zewnętrzna.
Właściwości skrętki
|
Typ kabla
|
Tor
|
Żyła
|
Rezystancja żyły [Ω/km]
|
Asymetria rezystancji [%]
|
|
UTP kat. 5e
|
1
|
a
|
97,726
|
0,35
|
|
b
|
93,054
|
|
2
|
a
|
94,662
|
0,34
|
|
b
|
94,982
|
|
3
|
a
|
96,228
|
0,55
|
|
b
|
96,755
|
|
4
|
a
|
96,107
|
0,39
|
|
b
|
95,733
|
|
Wymaganie
|
-
|
-
|
<150
|
≤3,0
|
|
Typ kabla
|
Tor
|
Pojemność skuteczna [nF/km]
|
Asymetria rezystencji [%]
|
|
UTP kat. 5e
|
1
|
47,35
|
77
|
|
2
|
44,87
|
132
|
|
3
|
45,71
|
36
|
|
4
|
46,70
|
5
|
|
Wymaganie
|
-
|
-
|
≤1600
|
|
Typ kabla
|
Tor
|
Żyła
|
Rezystancja Izolacji [Ω/km]
|
|
UTP kat. 5e
|
1
|
a
|
8,8·10 4
|
|
b
|
1,2·10 5
|
|
2
|
a
|
9,0·10 4
|
|
b
|
1,6·10 5
|
|
3
|
a
|
8,1·10 4
|
|
b
|
2,0·10 5
|
|
4
|
a
|
7,5·10 4
|
|
b
|
1,1·10 5
|
|
Wymaganie
|
-
|
-
|
≥50
|
|
Sposób przyłożenia napięcia probierczego
|
Napięcie probiercze w V/AC
|
|
Zmierzone
|
Wymagane
|
|
Poł. wszystkie żyły "a" — poł. wszystkie żyły "b"
|
1000
|
1000
|
|
Typ kabla
|
Tor
|
Tłumienność skuteczna [dB]
|
|
UTP kat. 5e
|
1
|
22,9
|
|
2
|
22,8
|
|
3
|
21,5
|
|
4
|
21,2
|
|
Wymaganie
|
-
|
≤24,9
|
|
Typ kabla
|
Tor
|
Tłumienność zbliżnoprzenikowa [dB]
|
|
UTP kat. 5e
|
1-2
|
43,5
|
|
1-3
|
47,9
|
|
1-4
|
45,3
|
|
2-3
|
44,9
|
|
2-4
|
47,8
|
|
3-4
|
41,4
|
|
Wymaganie
|
-
|
≥34,0
|
|
Typ kabla
|
Tor
|
Tłumienność odbiciowa [dB]
|
|
UTP kat. 5e
|
1
|
20,8
|
|
2
|
21,2
|
|
3
|
20,9
|
|
4
|
19,9
|
|
Wymaganie
|
-
|
≥19,4
|
|
Typ kabla
|
Tor
|
Sumaryczna tłumienność zbliżnoprzenikowa [dB]
|
|
UTP kat. 5e
|
1
|
36,94
|
|
2
|
33,93
|
|
3
|
33,63
|
|
4
|
35,44
|
|
Wymaganie
|
-
|
≥31,0
|
Dane techniczne:
|
Kod produktu
|
E1408_1
|
|
Nazwa
|
NETSET U/UTP kat. 5e
|
|
Rodzaj produktu
|
Skrętka komputerowa
|
|
Producent
|
Dipol
|
|
Marka
|
NETSET
|
|
Typ przewodu
|
U/UTP
|
|
Zastosowanie
|
Wewnętrzny
|
|
Kategoria
|
5e
|
|
Długość przewodu
|
Sprzedaż na metry
|
|
Klasa CPR
|
Eca
|
|
Parametry
|
|
Żyła
|
materiał
|
miedź
|
|
średnica
|
0,5 mm
|
|
Izolacja żyły
|
materiał
|
HDPE (polietylen)
|
|
średnica
|
0,87 mm
|
|
Pary żył
|
średnica
|
1,8 mm
|
|
kolory
|
biało-brązowy/brązowy, biało-niebieski/niebieski, biało-pomarańczowy/pomarańczowy, biało-zielony/zielony
|
|
Płaszcz
|
materiał
|
PVC
|
|
średnica
|
5,2 mm
|
|
grubość
|
0,55 mm
|
|
kolor
|
RAL7032 (szary)
|
|
Żelowany
|
Nie
|
|
Linka nośna
|
Nie
|
|
Rip-cord
|
Tak
|
|
Separator
|
Nie
|
|
Błąd w metrażu nadruku
|
<0,5%
|
|
Impedancja
|
100 Ω
|
|
Prędkość propagacji NVP
|
67%
|
|
Rozrzut opóźnienia
|
<45 ns/100m
|
|
Rezystancja DC
|
9,5 Ω/100 m
|
|
Asymetria rezystancji
|
<5%
|
|
Zakres temperatury pracy
|
-20...+70°C
|
|
Zakres temperatury układania
|
0...+50°C
|
|
Min. promień gięcia dla instalacji wewnętrznych
|
średnica
|
>8
|
