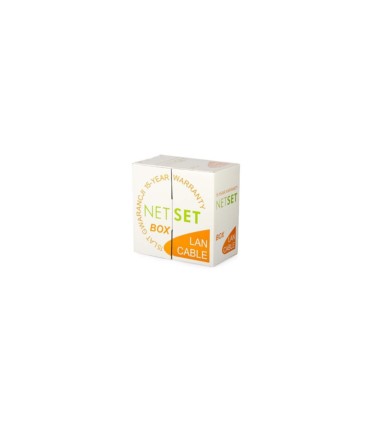

Przedstawiona cena dotyczy opakowania 305 m.
Skrętka NETSET BOX F/UTP 5e ekranowana z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.
Przewód NETSET U/UTP 5e E1515 został przebadany w jednostce notyfikowanej DELTA DANSK ELEKTRONIK LYS OG AKUSTIK o numerze 0199 i uzyskał klasę Eca reakcji na ogień.
Przewody, które należą do marki NETSET cechują się zgodnością z dyrektywą CPR i spełnieniem europejskiej normy EN 50575, określającej wymagania dotyczące właściwości pod wpływem działania ognia, a także metody badań i oceny kabli jako materiałów budowlanych.

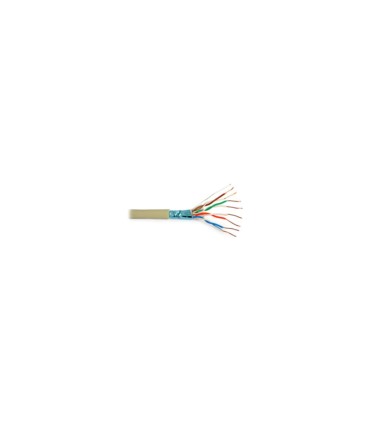

Skrętka NETSET BOX F/UTP kategorii 5e E1515 to najwyższej jakości, skrętka komputerowa dedykowana do tworzenia profesjonalnych instalacji w warunkach wewnętrznych. Ekran wykonany został z folii aluminiowej pozwala na niwelowanie przesłuchów i zakłóceń pochodzących ze środowiska zewnętrznego.
Skrętka NETSET F/UTP kategorii 5e E1515 żelowana jest zgodna z normami:
PN-EN 50173, EN 50173, ISO/IEC 61156-5 edition:2002, ISO/IEC 11801.
Producent gwarantuje w okresie 15 lat niezmienność parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100, a także zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET F/UTP kategorii 5e żelowana dedykowana jest do pracy w otoczeniu o zakresie temperatur -20...+50 o C. Temperatura układania nie może być niższa niż 0 o C i nie może być wyższa niż +50 o C.
Właściwości skrętki
|
Typ kabla
|
Tor
|
Żyła
|
Rezystancja żyły [Ω/km]
|
Asymetria rezystancji [%]
|
|
FTP kat. 5e
|
1
|
a
|
82,181
|
0,28
|
|
b
|
82,407
|
|
2
|
a
|
84,457
|
1,33
|
|
b
|
85,583
|
|
3
|
a
|
82,933
|
0,83
|
|
b
|
83, 620
|
|
4
|
a
|
81,619
|
0,07
|
|
b
|
81,566
|
|
Wymaganie
|
-
|
-
|
<150
|
≤3,0
|
|
Typ kabla
|
Tor
|
Pojemność skuteczna [nF/km]
|
Asymetria pojemności [pF/km]
|
|
FTP kat. 5e
|
1
|
48,08
|
208
|
|
2
|
50,69
|
116
|
|
3
|
48,76
|
7
|
|
4
|
47,63
|
13
|
|
Wymaganie
|
-
|
≤55
|
≤1600
|
|
Typ kabla
|
Tor
|
Żyła
|
Rezystancja Izolacji [Ω/km]
|
|
FTP kat. 5e
|
1
|
a
|
3,5·10 5
|
|
b
|
3,8·10 5
|
|
2
|
a
|
4,5·10 5
|
|
b
|
4,8·10 5
|
|
3
|
a
|
3,9·10 5
|
|
b
|
4,6·10 5
|
|
4
|
a
|
3,8·10 5
|
|
b
|
7,0·10 4
|
|
Wymaganie
|
-
|
-
|
≥150
|
|
Sposób przyłożenia napięcia probierczego
|
Napięcie probiercze w V/AC
|
|
Zmierzone
|
Wymagane
|
|
Poł. wszystkie żyły "a" — poł. wszystkie żyły "b"
|
1000
|
1000
|
|
Typ kabla
|
Tor
|
Tłumienność skuteczna [dB]
|
|
FTP kat. 5e
|
1
|
21,1
|
|
2
|
22,3
|
|
3
|
21,8
|
|
4
|
22,6
|
|
Wymaganie
|
-
|
≤24,9
|
|
Typ kabla
|
Tor
|
Tłumienność zbliżnoprzenikowa [dB]
|
|
FTP kat. 5e
|
1-2
|
69,5
|
|
1-3
|
65,2
|
|
1-4
|
64,8
|
|
2-3
|
66,1
|
|
2-4
|
68,5
|
|
3-4
|
69,0
|
|
Wymaganie
|
-
|
≥34,0
|
|
Typ kabla
|
Tor
|
Tłumienność odbiciowa [dB]
|
|
FTP kat. 5e
|
1
|
20,7
|
|
2
|
22,9
|
|
3
|
26,2
|
|
4
|
24,1
|
|
Wymaganie
|
-
|
≥19,4
|
|
Typ kabla
|
Tor
|
Sumaryczna tłumienność zbliżnoprzenikowa [dB]
|
|
FTP kat. 5e
|
1
|
61,25
|
|
2
|
62,92
|
|
3
|
61,67
|
|
4
|
62,22
|
|
Wymaganie
|
-
|
≥31,0
|
Dane techniczne:
|
Kod produktu
|
E1515_305
|
|
Nazwa
|
NETSET F/UTP kat. 5e
|
|
Rodzaj produktu
|
Skrętka komputerowa
|
|
Producent
|
Dipol
|
|
Marka
|
NETSET
|
|
Typ przewodu
|
F/UTP
|
|
Zastosowanie
|
Wewnętrzny
|
|
Kategoria
|
5e
|
|
Długość przewodu
|
305 m
|
|
Klasa CPR
|
Eca
|
|
Parametry
|
|
Żyła
|
materiał
|
miedź
|
|
średnica
|
0,5 mm
|
|
Izolacja żyły
|
materiał
|
HDPE
|
|
średnica
|
1 mm
|
|
Pary żył
|
kolory
|
biało-brązowy/brązowy, biało-niebieski/niebieski, biało-pomarańczowy/pomarańczowy, biało-zielony/zielony
|
|
Ekran przewodu
|
materiał
|
AL/Mylar
|
|
Płaszcz
|
materiał
|
PVC
|
|
średnica
|
6,2 mm
|
|
grubość
|
0,55 mm
|
|
kolor
|
RAL7032 (szary)
|
|
Żelowany
|
Nie
|
|
Linka nośna
|
Nie
|
|
Rip-cord
|
Tak
|
|
Separator
|
Nie
|
|
Błąd w metrażu nadruku
|
<0,5%
|
|
Impedancja
|
100 Ω
|
|
Prędkość propagacji NVP
|
67%
|
|
Rozrzut opóźnienia
|
<45 ns/100m
|
|
Rezystancja DC
|
9,5 Ω/100 m
|
|
Asymetria rezystancji
|
<5%
|
|
Zakres temperatury pracy
|
-20...+70°C
|
|
Zakres temperatury układania
|
0...+50°C
|
|
Min. promień gięcia dla instalacji wewnętrznych
|
średnica
|
>8
|
