RACK board pozwala na wykorzystanie zarówno przedniej części szafy 19", jak i powierzchni bocznych, dostępnych po zdjęciu paneli. Przy użyciu tego elementu szafa może zostać wypełniona, przy jednoczesnym zachowaniu dobrego dostępu do urządzeń, odpowiedniej wentylacji, przejrzystości połączeń, instalacji na patch panelach wszystkich kabli zarówno z sygnałem przychodzącym z anten jak i wychodzącym do abonentów. Ta ostatnia cecha bardzo ułatwia diagnostykę sieci w trakcie eksploatacji.
Jeżeli w szafie zostały zamontowane panele ZMB to w części frontowej szafy należy użyć paneli ZMC. Szerokość panelu ZMC jest dobrana tak, aby można było zamontować zespoły ZMB na powierzchniach bocznych szafy.

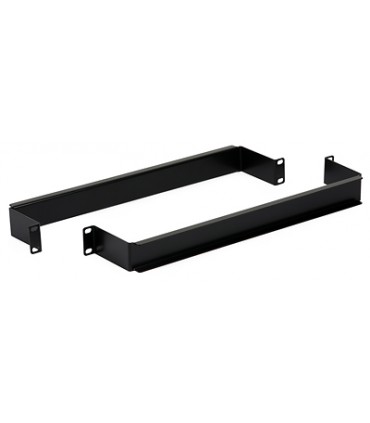

Zespół montażu czołowego RACK board ZMD-2 R77322 to zestaw dwóch nośników dedykowanych do montażu w szafie RACK. Używany jest on do zamontowania urządzeń w pionie 100 mm za przednimi szynami RACK 19". Jest to model uniwersalny. Otwory potrzebne do montażu urządzenia należy wywiercić samodzielnie. W komplecie znajduje się osiem śrub z koszyczkami używanych do montażu zespołu w szafie.
| Kod |
R77322 |
| Montaż urządzeń |
uniwersalny 440 mm |
| Materiał |
aluminium PA11 |
| Wymiar szyny |
483 x 43 x 100 mm |
| Grubość nośnika |
2,0 mm |
| Wysokość nośnika |
1 U |
| Ilość nośników |
2 |
| Kolor |
RAL 9004 |
| Wymiar montażowy |
19 '' |
| Masa |
0.5 kg |
