RACK board pozwala na wykorzystanie zarówno przedniej części szafy 19", jak i powierzchni bocznych, dostępnych po zdjęciu paneli. Przy użyciu tego elementu szafa może zostać wypełniona, przy jednoczesnym zachowaniu dobrego dostępu do urządzeń, odpowiedniej wentylacji, przejrzystości połączeń, instalacji na patch panelach wszystkich kabli zarówno z sygnałem przychodzącym z anten jak i wychodzącym do abonentów. Ta ostatnia cecha bardzo ułatwia diagnostykę sieci w trakcie eksploatacji.
Jeżeli w szafie zostały zamontowane panele ZMB to w części frontowej szafy należy użyć paneli ZMC. Szerokość panelu ZMC jest dobrana tak, aby można było zamontować zespoły ZMB na powierzchniach bocznych szafy.

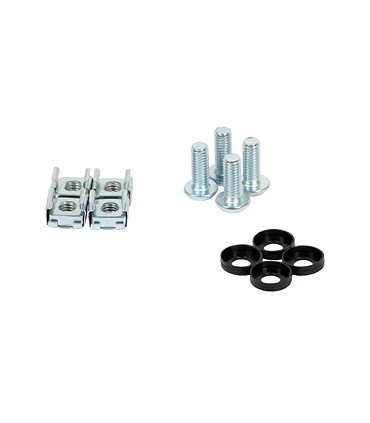

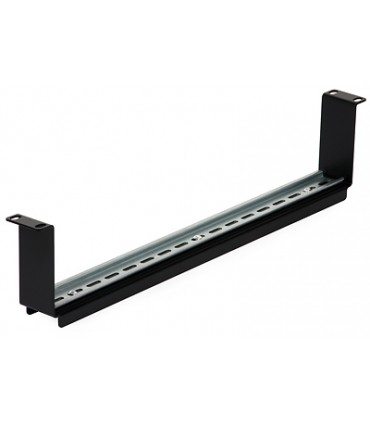

Moduł ZMD-35 R77335 to szyna EURO TH35 o długości 430 mm cofnięta o 100 mm względem czoła szafy RACK. Nośnik zrobiony jest z twardej blachy aluminiowej PA11 o grubości 2 mm. Przy równomiernym rozłożeniu urządzeń, maksymalne obciążenie elementu wynosi 12 kg. W komplecie znajdują się cztery śruby z koszyczkami służące do montażu w szafie.
Moduł ZMD-35 R77335 używany jest do zainstalowania w szafie RACK urządzeń montowanych na szynę EURO TH35. Urządzeniami takimi mogą być na przykład: wzmacniacze kanałowe TERRA, transmodulatory, przemienniki, termostaty i inne.
| Kod |
R77335 |
| Montaż urządzeń |
szyna EURO TH35 430 mm |
| Materiał |
aluminium PA11 |
| Wymiar szyny |
483 x 43 x 100 mm |
| Grubość nośnika |
2,0 mm |
| Wysokość |
1 U |
| Kolor |
RAL 9004 |
| Wymiar montażowy |
19 '' |
| Masa |
0.3 kg |
