Reflektometr GRANDWAY FHO3000-D26 to produkt przeznaczony do pomiaru reflektancji, szacowania tłumienia oraz analizy zdarzeń w transmisyjnym torze optycznym. Atrakcyjna cena oraz bardzo dobre parametry sprawiają, że może być on z powodzeniem stosowany w całym spektrum instalacji światłowodowych — FTTH oraz w krótkich połączeniach punkt-punkt. Największe zalety takich urządzeń, oprócz dostarczania szczegółowych informacji na temat instalacji, to możliwość wykonywania pomiarów bez konieczności podłączania jakichkolwiek urządzeń na drugim końcu toru optycznego.
Seria FHO3000 reflektometrów charakteryzują się niewielkimi wymiarami i bardzo łatwą obsługą. Zakres dynamiki modelu D26 (26 dB dla fali 1310 nm oraz 24 dB dla fali 1550 nm) pozwoli na wykonanie pomiarów dla torów optycznych, które liczą nawet kilkadziesiąt kilometrów.

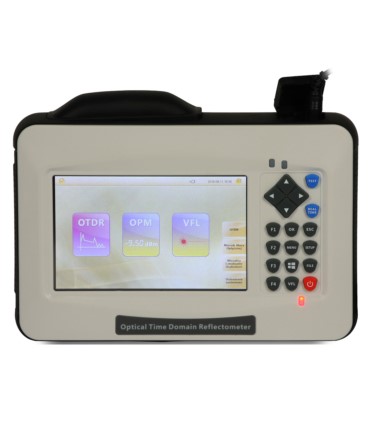

Reflektometr dostarcza informacji w temacie tłumienia spawów, złączy oraz włókna światłowodowego oraz reflektancji wszystkich charakterystycznych punktów w torze optycznym. Co więcej, bezpośrednio dostarczana jest informacja na temat odległości pomiędzy poszczególnymi punktami, np. spawami, a także całkowitej długości toru sygnałowego. Wszystkie te informacje wyświetlane są na dotykowym wyświetlaczu. Menu urządzenia zostało zaprojektowane w taki sposób, aby jak najkrócej wykonywać dane czynności.
Reflektometr GRANDWAY FHO3000-D26 wyposażony został w wizualny lokalizator uszkodzeń VFL o mocy 10 mW oraz o zasięgu około 12 km, a także miernik mocy optycznej o dynamice -60...+5 dBm.

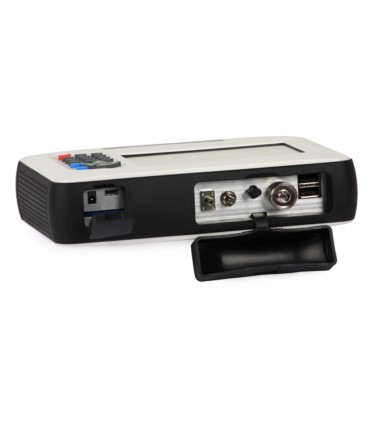

Pamięć urządzenia wynosi 4 GB, co pozwala na zapis ponad 40 000 wyników pomiarów. Podłączając reflektometr do komputera PC, widoczny jest on jako nośnik pamięci, dzięki czemu istnieje możliwość kopiowania zapisanych danych oraz szczegółowa analiza poprzez dołączone oprogramowanie, które pozwala dodatkowo na generowanie raportów z wykonanych pomiarów.
Dane techniczne:
Kod produktu | L5828 |
Rodzaj produktu | Reflektometr |
Marka | GRANDWAY |
Nazwa | FHO3000-D26 |
Parametry ogólne |
Wyświetlacz | TFT-LCD 5", dotykowy |
Typ złącza | SC/UPC |

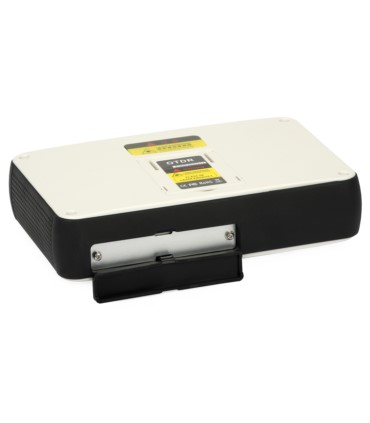

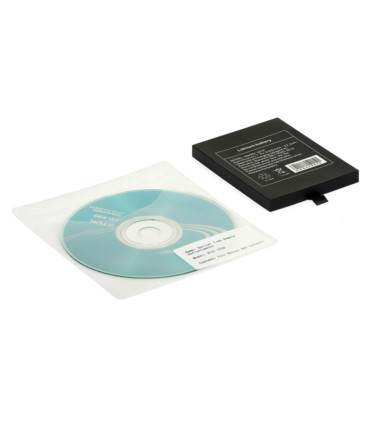

Akumulator | typ | Li |
napięcie/pojemność | 7,4 V/3300 mAh |
czas pracy | 6h |
czas ładowania | 3,5h |
Dopuszczalna temperatura | pracy | -10...+50°C |
przechowywania | -20...+70°C |
Dopuszczalna wilgotność | <95% |
Masa | 0,9 kg |

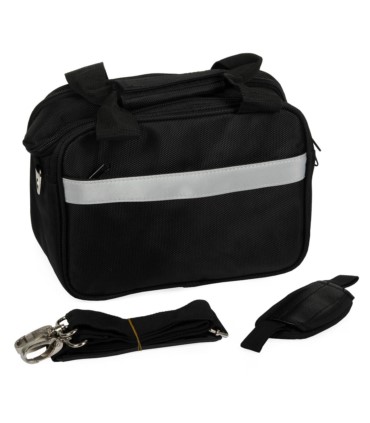

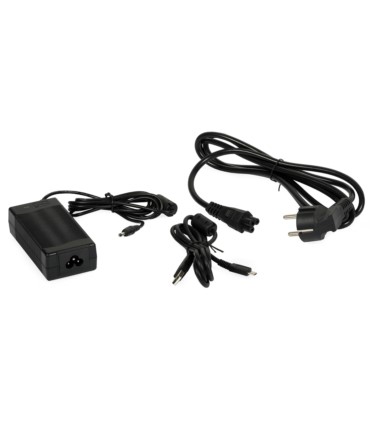

Akcesoria | Zasilacz 12 V, przewód USB, etui, pasek |
Pomiary — parametry |
Zakres dynamiki | 1310 nm | 26 dB |
1550 nm | 24 dB |
Szerokość impulsu | 3 ns, 5 ns, 10 ns, 20 ns, 100 ns, 200 ns, 500 ns, 1000 ns, 5000 ns, 10000 ns |
Zasięg pomiaru | 0,1 km, 0,5 km, 2 km, 5 km, 10 km, 20 km, 40 km, 80 km, 120 km, 160 km, 240 km |
Minimalna rozdzielczość próbkowania | 5 cm |
Liczba punktów pomiarowych | 128 000 |
Liniowość | <0,05 dB |
Dokładność pomiarów | 0,001 dB |
Dokładność pomiaru odległości | 1 (+ mierzony dystans x 3 x 10^-5 + rozdzielczość próbkowania) |
Współczynnik refrakcji włókien | 1,2 - 1,5999 z krokiem 0,0001 |
Możliwość pominięcia włókna rozbiegowego | Nie |
Moduł VFL |
Długość fali | 650 nm |
Moc | 10 mW |
Zasięg | 12 km |
Złącze | FC/UPC |
Tryb pracy | Ciągły/Ton 2 kHz |
