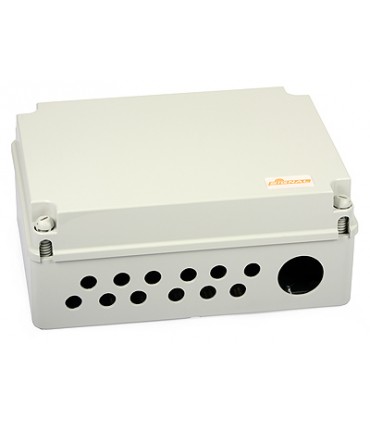

Skrzynka przeciwprzepięciowa Signal 12-wej. do instalacji multiswitchowych
Skrzynka przeciwprzepięciowa Signal 12-wej. do instalacji multiswitchowych
Skrzynka przeciwprzepięciowa Signal 12-wej. do instalacji multiswitchowych
Skrzynka przeciwprzepięciowa Signal 12-wej. do instalacji multiswitchowych
Skrzynka przeciwprzepięciowa Signal 12-wej. do instalacji multiswitchowych
Skrzynka przeciwprzepięciowa Signal 12-wej. do instalacji multiswitchowych
Skrzynka przeciwprzepięciowa Signal 12-wej. do instalacji multiswitchowych
Skrzynka przeciwprzepięciowa Signal 12-wej. do instalacji multiswitchowych
Skrzynka przeciwprzepięciowa Signal 12-wej. do instalacji multiswitchowych
Skrzynka przeciwprzepięciowa Signal 12-wej. do instalacji multiswitchowych

Skrzynka przeciwprzepięciowa Signal 12-wej. do instalacji multiswitchowych

Kod: R48606
Izolator galwaniczny (5-2400 MHz) Signal
Zespół przelotowy 12 zabezpieczeń przeciwprzepięciowych ZPZ-12 Signal do instalacji multiswitchowych
  • * 12 ochronników pozwalających na zabezpieczenie 12 torów sygnałowych,
  • * skrzynka zewnętrzna,
  • * zewnętrzna pokrywa montowana za pomocą 4 wkrętów,
  • * możliwość montażu na ścianie lub maszcie (w komplecie uchwyt oraz śruby),
  • * otwory pozwalające na łatwe wprowadzenie oraz wyprowadzenie przewodów,
  • * zacisk uziemiający,
  • * opaska zaciskowa pozwalająca na uporządkowanie przewodów,
  • * wewnętrzna blacha ocynkowana.
Czytaj więcej
550,00 zł netto
676,50 zł brutto
Kod QR
Udostępnij


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Do porównania0
Opis

Gwarancja: 3 lata

Skrzynka przeciwprzepięciowa Signal R48606 została stworzona w celu zapewnienia kompleksowej ochrony zbiorczej instalacji telewizyjnej, w szczególności instalacji multiswitchowej. Urządzenie pozwala na zabezpieczenie systemu przed skutkami przepięć oraz napięć wyindukowanych w przewodach na skutek wyładowań atmosferycznych.
Zgodnie z postanowieniami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012 (Dz.U. 2012 nr 0 poz. 1289 2013.02.23): "Instalacje antenowe wychodzące ponad dach oraz dłuższe ciągi instalacji antenowych w budynkach (przekraczające 10 m) powinny być chronione ochronnikami zabezpieczającymi od przepięć oraz od wyładowań bezpośrednich i pośrednich."

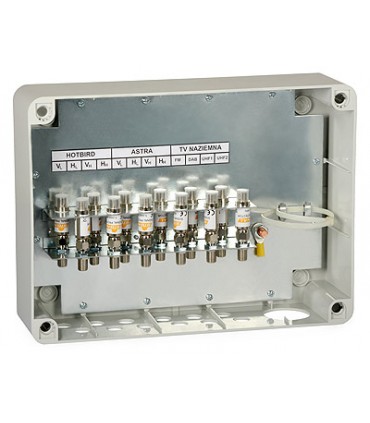

12 wbudowanych ochronników R48602 pozwala na zabezpieczenie:
  • 2 multiswitchowych torów satelitarnych (w sumie 8 przewodów - po 4 pary polaryzacja-pasmo dla każdego z satelitów),
  • 2 torów radiowych (FM, DAB),
  • 2 torów telewizji naziemnej DVB-T (UHF1, UHF2).

Przewody wyprowadzone ze skrzynki podłączyć należy do pierwszych elementów aktywnych w instalacji (wzmacniacze magistrali multiswitchowej, wzmacniacze TV naziemnej, itp.). Montaż skrzynki na maszcie pozwala na łatwą realizację połączenia z uziemieniem (np. poprzez sam maszt).
Skrzynka zaprojektowana została w taki sposób, aby umożliwić łatwe prowadzenie kabli oraz stosowanie wszystkich typów złącz. Do połączenia anten z ochronnikami zaleca się stosowanie przewodu Triset-113 PE E1017 oraz złącz F 113 MASTER E80342; w magistrali kablowej, w przypadku dużych odległości zaleca się stosowanie kabli magistralnych, np. Triset-11 PE E1025 oraz złącz F MASTER 11 E80362.
Aby zamontować skrzynkę na maszcie dokupić należy 2 cybanty M8 E8699.
Kod R48606
Liczba ochronników 12
Zacisk uziemiający Tak
Możliwość montowania na zewnątrz Tak
Ilość otworów wejściowych 1
Średnica otworu wejściowego [mm] 45
Ilość otworów wyjściowych 12
Średnica otworu wyjściowego [mm] 16
Wymiary [mm] 305x225x128
Masa (z uchwytem) [kg] 2,3
Informacje n/t ochronników
Pasmo pracy [MHz] 5 - 2400
Wejście gniazdo F
Wyjście wtyk F
Tłumienie wtrąceniowe [dB] typowe 0,8 dla 1GHz
typowe 1,2 dla 2GHz
Dopasowanie [dB] typowe 12
Maksymalny prąd [kA] dla 8/20 [µs] 8
Impedancja [Ω] 75
Przejście stałoprądowe Tak
Napięcie przebicia DC [V] przy 100 [V/s] 230+/-42
Współczynnik ekranowania [dB] > 90 (EN 50083-2/A1, klasa A)
Poziom ochrony [V] przy 1 [kV/µs] ≤ 800
