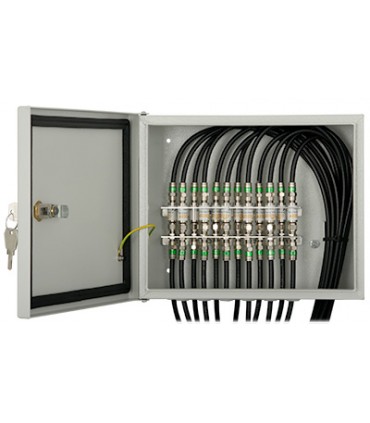

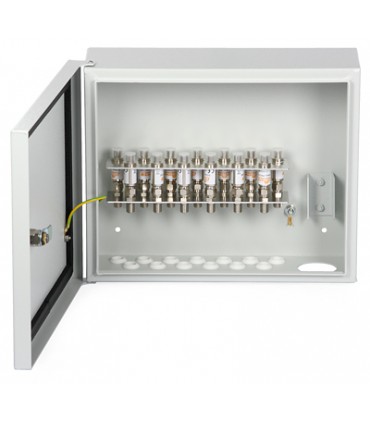

Zespół masztowy 13 zabezpieczeń przeciwprzepięciowych ZMZ-13 Signal do instalacji multiswitchowych
Zespół masztowy 13 zabezpieczeń przeciwprzepięciowych ZMZ-13 Signal do instalacji multiswitchowych
Zespół masztowy 13 zabezpieczeń przeciwprzepięciowych ZMZ-13 Signal do instalacji multiswitchowych
Zespół masztowy 13 zabezpieczeń przeciwprzepięciowych ZMZ-13 Signal do instalacji multiswitchowych
Zespół masztowy 13 zabezpieczeń przeciwprzepięciowych ZMZ-13 Signal do instalacji multiswitchowych
Zespół masztowy 13 zabezpieczeń przeciwprzepięciowych ZMZ-13 Signal do instalacji multiswitchowych
Zespół masztowy 13 zabezpieczeń przeciwprzepięciowych ZMZ-13 Signal do instalacji multiswitchowych
Zespół masztowy 13 zabezpieczeń przeciwprzepięciowych ZMZ-13 Signal do instalacji multiswitchowych

Zespół masztowy 13 zabezpieczeń przeciwprzepięciowych ZMZ-13 Signal do instalacji multiswitchowych

Kod: R48615
Zespół masztowy 12 zabezpieczeń przeciwprzepięciowych ZMZ-12 Signal do instalacji multiswitchowych
  • * 13 ochronników pozwalających na zabezpieczenie 13 torów sygnałowych,
  • * jest przeznaczona do instalacji z 5 antenami naziemnymi np. FM, 2xVHF, 2xUHF
  • * skrzynka wewnętrzna / zewnętrzna wykonana ze stopu aluminium PA 11, malowana lakierem proszkowym w kolorze RAL 7035,
  • * montaż do masztu o średnicy 40 do 60 mm za pomocą uchwytu R90610D,

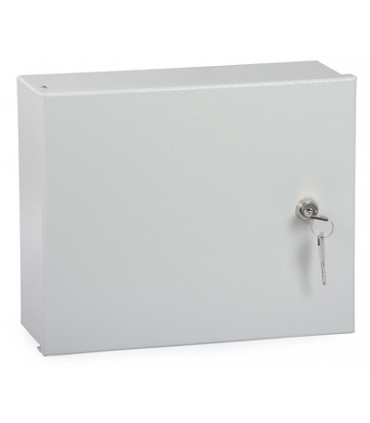

  • * drzwiczki uszczelnione, uziemione, mocowane na dwóch zawiasach, zamykane na zamek bębenkowy,
  • * montaż na ścianie,

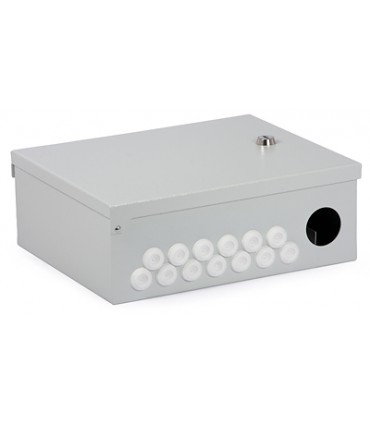

  • * otwory z dławnicami pozwalające na łatwe wprowadzenie oraz wyprowadzenie przewodów,
  • * zacisk uziemiający fi 6 z kabel oczkiem,
  • * opakowanie karton.
Czytaj więcej
545,00 zł netto
670,35 zł brutto
Kod QR
Udostępnij


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Do porównania0
Opis

Gwarancja: 3 lata

ZMZ-13 Zespół masztowy 13 zabezpieczeń przeciwprzepięciowych Signal R48615 został stworzony w celu zapewnienia kompleksowej ochrony zbiorczej instalacji telewizyjnej, w szczególności instalacji multiswitchowej. Pozwala na zabezpieczenie systemu odbioru telewizji naziemnej i satelitarnej przed skutkami przepięć oraz napięć wyindukowanych w przewodach na skutek wyładowań atmosferycznych. Przeznaczony jest do montażu na maszcie za pomocą uchwytu R90610D.
Zgodnie z postanowieniami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012 (Dz.U. 2012 nr 0 poz. 1289 2013.02.23): "Instalacje antenowe wychodzące ponad dach oraz dłuższe ciągi instalacji antenowych w budynkach (przekraczające 10 m) powinny być chronione ochronnikami zabezpieczającymi od przepięć oraz od wyładowań bezpośrednich i pośrednich."
13 wbudowanych ochronników R48602 pozwala na zabezpieczenie:
  • 2 multiswitchowych torów satelitarnych (w sumie 8 przewodów - po 4 pary polaryzacja-pasmo dla każdego z satelitów),
  • 2 torów radiowych (FM, DAB),
  • 1 tor telewizji naziemnej DVB-T VHF,
  • 2 torów telewizji naziemnej DVB-T (UHF1, UHF2).
lub
  • 2 multiswitchowych torów satelitarnych (w sumie 8 przewodów - po 4 pary polaryzacja-pasmo dla każdego z satelitów),
  • 1 toru radiowego FM,
  • 2 torów telewizji naziemnej DVB-T (VHF1, VHF2),
  • 2 torów telewizji naziemnej DVB-T (UHF1, UHF2).

Przewody wyprowadzone ze skrzynki należy podłączyć do pierwszych elementów aktywnych w instalacji (wzmacniacze magistrali multiswitchowej, wzmacniacze TV naziemnej, itp.). Konieczne jest uziemienie skrzynki według obowiązujących przepisów.
Skrzynka zaprojektowana została w taki sposób, aby umożliwić łatwe prowadzenie kabli oraz stosowanie wszystkich typów złącz. Do połączenia anten z ochronnikami zaleca się stosowanie przewodu Triset-113 PE E1017 oraz złącz F 113 MASTER E80342; w magistrali kablowej, w przypadku dużych odległości zaleca się stosowanie kabli magistralnych, np. Triset-11 PE E1025 oraz złącz F MASTER 11 E80362.
Kod R48615
Liczba ochronników 13
Montaż na maszcie 40...60 mm
za pomocą uchwytu R90610D
Sposób prowadzenia przewodów od dołu
Typ złącza przewodów F
Montaż na zewnątrz / wewnątrz Tak / Tak
Ilość otworów wejściowych 1
Ilość otworów wyjściowych 13
Średnica otworów wej./wyj.[mm] 13x16,5 / 1x43
Dławnice 13 sztuk
PDEN 16M
elastomer termoplastyczny TPE
średnica przewodu 5-11 mm
Materiał skrzynki stop aluminium PA 11
Rodzaj wykończenia lakier RAL 7035
Drzwiczki uziemione
kauczukowa uszczelka w korusie
dwa zawiasy
zamek bębenkowy na klucz
Zacisk uziemiający skrzynki Tak, fi 6 mm, kabeloczko
Wymiary skrzynki [mm] 305x250x110
Masa zespołu ZPZ-12 [kg] 2,0
Informacje n/t ochronników
Pasmo pracy [MHz] 5 - 2400
Wejście gniazdo F
Wyjście gniazdo F
Tłumienie wtrąceniowe [dB] typowe 0,8 dla 1GHz
typowe 1,2 dla 2GHz
Dopasowanie [dB] typowe 12
Maksymalny prąd [kA] dla 8/20 [µs] 8
Impedancja [Ω] 75
Przejście stałoprądowe Tak
Napięcie przebicia DC [V] przy 100 [V/s] 230+/-42
Współczynnik ekranowania [dB] > 90 (EN 50083-2/A1, klasa A)
Poziom ochrony [V] przy 1 [kV/µs] ≤ 800
