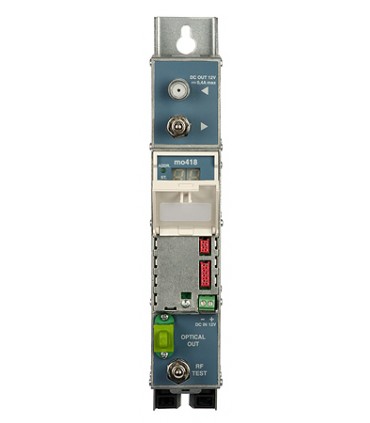

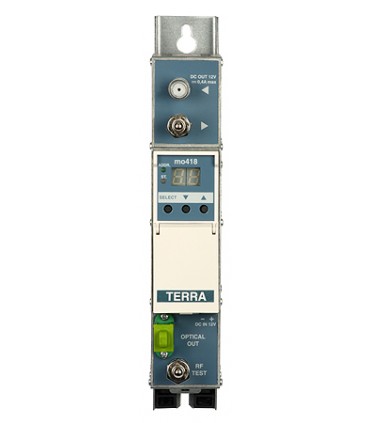

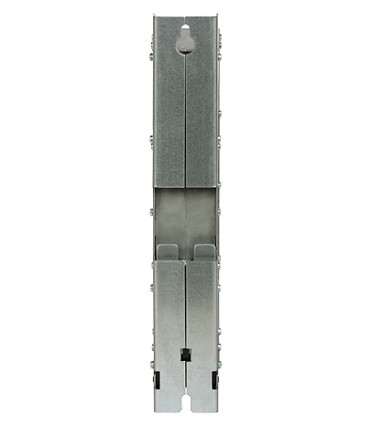

Transmiter optyczny mo418 4D31 TERRA R82522 wykorzystywany jest do przesyłu sygnałów telewizyjnych przy użyciu medium światłowodowego. Urządzenie dokonuje konwersji sygnału elektrycznego (przewód koncentryczny) na sygnał optyczny. Moc na wyjściu optycznym, wynosząca 6dBm (4mW), umożliwia przesył telewizji od kilku do kilkunastu punktów dystrybucyjnych - w zależności od czułości urządzeń po stronie odbiorczej. W przypadku połączeń punkt-punkt zasięg transmisji osiągnąć może nawet 40 km.

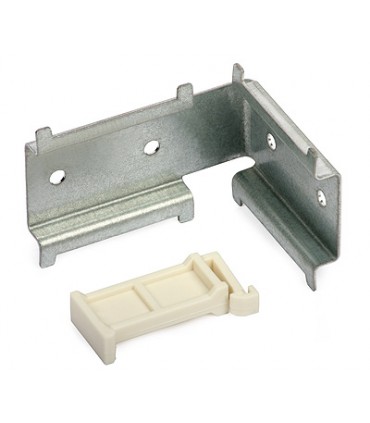

Transmiter mo418 4D31 TERRA R82522 do transmisji wykorzystuje falę o długości 1310nm (II okno), może być więc montowany indywidualnie, np. na ścianie za pomocą znajdujących się w komplecie akcesoriów lub w zestawach na uniwersalnej szynie DIN R82538, używanych w szafach RACK. Urządzenie zasilane jest napięciem 12V przy poborze prądu równym 0.35A. Pojedynczy transmiter może być zasilony z dowolnego zasilacza o podanej wydajności prądowej i napięciu wyjściowym. Większą liczbę urządzeń zaleca się zasilać z przeznaczonego do tego zasilacza DR-60-12 R82532.
Jedną z większych zalet prezentowanego rozwiązania jest możliwość integracji nadajnika z innymi elementami, na przykład:
- splitterami optycznym - podział sygnału optycznego na kilka torów,
- diplexerami WDM - transmisja sygnałów 1310nm oraz 1550nm w jednym włóknie,
- urządzeniami, przeznaczonymi do odbioru i obróbki sygnałów telewizyjnych (wzmacniacze kanałowe i szerokopasmowe, modulatory analogowe i cyfrowe).
Urządzenia mogą być montowane na jednej szynie DIN (w razie potrzeby również w szafie RACK).
Przykłady zastosowania
Transmisja sygnałów optycznych dla dwóch długości fali (1310 nm oraz 1550 nm) przy pomocy jednego włókna światłowodowego. Podział sygnału na 4 tory transmisyjne.
Przykładowa realizacja systemu do dystrybucji cyfrowego sygnału dla czterech multipleksów DVB-T. Dystrybucja światłowodem - podział na 4 tory optyczne.
- Nadajnik umożliwia dystrybucję sygnałów DVB-S/S2 oraz CATV
- Zakres częstotliwości na wejściu: 47-2400 MHz
- Wejście RF pętli sygnałowej
- Funkcja AGC (automatyczna kontrola wzmocnienia sygnału)
- Maksymalny poziom wejściowy: 85 dBμV
- Regulacja poziomu wejściowego 0...-15 dB z krokiem 1 dB
- Urządzenie programowe cyfrowo, przy pomocy przycisków zlokalizowanych na przednim panelu
- Dwupozycyjny wyświetlacz
- Kilka opcji montażowych (szyna DIN, elewacja)
- Złącza: 3xRF: wejście/wyjście i wyście testowe - typ F, 1x optyczne - SC/APC
| Kod |
R82522 |
R82523 |
| Liczba wyjść optycznych |
1 |
2 |
| Poziom wyjściowy lasera [dBm] |
1x6 |
2x6 |
| Długość fali [nm] |
1310 ± 10 |
| Typ lasera |
DFB |
| Zakres częstotliwości wejściowych RF[MHz] |
47-2400 |
| Poziom sygnału wejściowego RF[dBμV] |
70-85 |
| Impedancja wej. [Ω] |
75 |
| Regulacja poziomu wzmocnienia [dB] |
0...-15 z krokiem 1 |
| Zakres AGC [dB] |
± 5 |
| Pętla sygnałowa RF |
Zakres częstotliwości [dBμV] |
47-2400 |
| Tłumienie [dB] |
< 1 |
| Płaskość charakterystyki [dB] |
± 1.0 |
| Tłumienie odbić [dB] |
18 dB/40 MHz -1.5 dB/oct (47-950 MHz); ≥ 10 dB do 1750 MHz; ≥ 7 dB do 2400 MHz |
| TV naziemna |
CSO [dB] |
> 60 |
| CTB [dB] |
> 62 |
| C/N [dB] |
> 51 |
| Zasilanie przedwzmacniacza ant. |
DC 12V/0.4A |
| Napięcie zasilania [V] |
DC 12±1 |
| Pobór prądu [A] |
0,35 max |
0,4 max |
| Zakres temperatur pracy [ºC] |
0...+50 |
| Wymiary [mm] |
198x107,5x36 |
| Masa [kg] |
0,9 |
