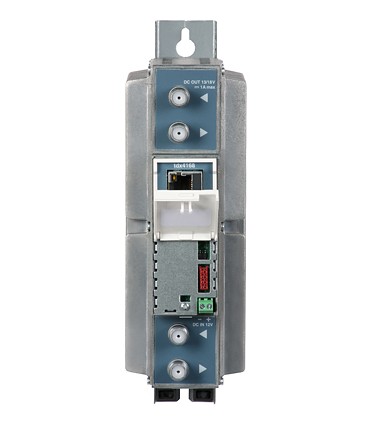

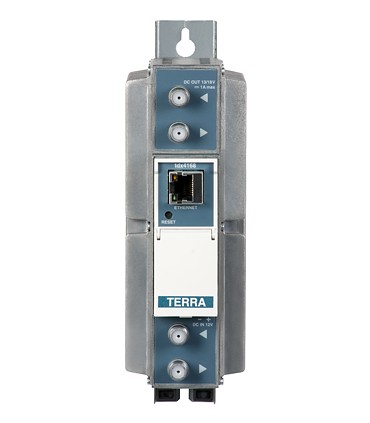

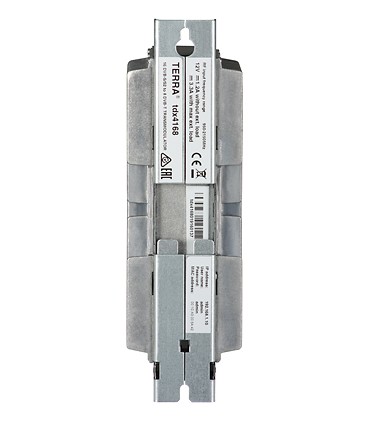

Transmodulator 16xDVB-S/S2 (8PSK, QPSK) - 8xDVB-T (COFDM) TDX-4168 FTA TERRA

Kod: R81625
  • wbudowany remultiplekser
  • wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym
  • prosty interfejs sterowania za pomocą portu RJ-45
  • funkcja AGC
Czytaj więcej
4 919,00 zł netto
6 050,37 zł brutto
Obecnie brak na stanie
Powiadom mnie kiedy będzie dostępne


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Do porównania0
Opis
Transmodulator TDX-4168 R81625 jest urządzeniem pozwalającym na przesyłanie i zarządzanie ofertą telewizji satelitarnej we własnej instalacji telewizyjnej. Moduł TDX-4168 R81625 służy do zamiany sygnału DVB-S/S2 (8PSK/QPSK) na sygnał DVB-T (COFDM). Urządzenie pozwala odbierać kanały niekodowane. Jeden panel TDX-4168 R81625 odbiera cały pakiet sygnałów z szesnastu transponderów satelitarnych oraz tworzy dwie niezależne grupy 4 sąsiednich multipleksów DVB-T (dowolna zawartość programowa) o maksymalnej przepustowości wynoszącej zgodnie ze standardem 31,66 Mbit/s. Przekłada się to w praktyce na 6 kanałów standardowej rozdzielczości SD lub 2-3 kanały wysokiej rozdzielczości HD dla każdego z ośmiu multipleksów DVB-T. Administrator systemu wybiera interesujące go kanały z danego strumienia satelitarnego, po czym tworzy osiem multipleksów DVB-T. Dokonując remultipleksacji strumieni, należy pamiętać o zachowaniu 10% marginesu bezpieczeństwa przy wyznaczaniu maksymalnej przepływności dla całego multipleksu (przy optymalnych ustawieniach przepływność multipleksu nie powinna przekraczać 29 Mbit/s). Dostępny na wyjściu cyfrowy sygnał DVB-T COFDM dostarczany do odbiorników końcowych – najczęściej z użyciem rozgałęźników/odgałęźników. Takie rozwiązanie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, przesyłających wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD.

Do zaprogramowania TDX-4168 R81625 nie jest potrzebny żaden programator, a konfiguracja modułu odbywa się z poziomu przeglądarki internetowej poprzez port RJ-45.
W przypadku zapotrzebowania na dystrybucję sygnałów kodowanych, zaleca się wykorzystanie modelu TDX-420C R81619.

Główną zaletą prezentowanego rozwiązania jest możliwość integracji transmodulatora z innymi elementami, na przykład:
  • multiswitchami dSCR/Unicable, pozwalającymi na niezależną dystrybucję sygnału DVB-S/S2 przy użyciu jednego kabla.
  • streamerami IPTV, umożliwiającymi przesyłanie i zarządzanie ofertą telewizji satelitarnej, naziemnej oraz kablowej DVB poprzez sieć Ethernet (LAN), bazującej na skrętce komputerowej,
  • transmiterami optycznymi - transmisja sygnałów telewizyjnych przy wykorzystaniu medium światłowodowego,
  • urządzeniami przeznaczonymi do odbioru i obróbki sygnałów telewizyjnych (wzmacniacze kanałowe i szerokopasmowe, modulatory analogowe i cyfrowe)

Cechy wyróżniające:
  • konwersja sygnału DVB-S/S2 z 16 transponderów satelitarnych do 8 multipleksów DVB-T COFDM
  • TDX-4168 tworzy dwie niezależne grupy 4 sąsiednich multipleksów DVB-T (8 MUX-ów DVB-T, każdy o maksymalnej przepustowości 31,66 Mbit/s)
  • wbudowany remultiplekser - tworzenie multipleksów DVB-T o dowolnej zawartości programowej
  • wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym
  • prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji
  • zarządzanie przez Internet
  • odczytanie historii zdarzeń (logów) z panelu
  • funkcja AGC (automatyczna kontrola wzmocnienia sygnału)

Kod  R81625
Liczba obsługiwanych transponderów 16
Wejście RF Częstotliwość [MHz]          950 - 2150
Zasilanie LNB/Sterowanie    0/13/18 V & 22 kHz,
max 500 mA , DiSEqC 1.0, EN50607, EN50494
Poziom/Imp. [dBμV/Ω]  55 - 95 / 75
Wzm. pętli syg.[dB]  -1 ± 1
Standard DVB-S/S2
Modulacja  QPSK, 8PSK
Symbol rate [Ms/s]  2...45
Tłumienie odbić [dB] ≥ 10
Ilosć wejść
Wyjście RF

Standard DVB  DVB-T
Poziom/Imp. [dBμV/Ω]  90 ± 2 / 75
Częstotliwość [MHz] 170-230 MHz / 470-862 MHz
Ilość Mux-ów DVB-T  4(sąsiednie)+4(sąsiednie)
MER ≥ 35 dB
Modulacja QPSK, QAM16, QAM64
Szerokość kanału [MHz] 7/8
Interwał bezpieczeństwa  1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Tryb FFT 2K
Regulacja poz.wyj. [dB]  0...-15 z krokiem 1
Parametry
Transport  Stream
Max. bitrate [Mbit/s] < 31
Filtracja serwisów   tak
Ogólne Pętla RF(zakres/tłumienie)  47-862 MHz / ≤ 2.5 dB
RJ45 Ethernet  standard IEE802.3 10/100 Base T
Zasilanie [V/A]  12 / 1.1
Temp. pracy [ºC]  0...45
Wymiary[mm]/Masa [kg]  63x198x112/1.12
