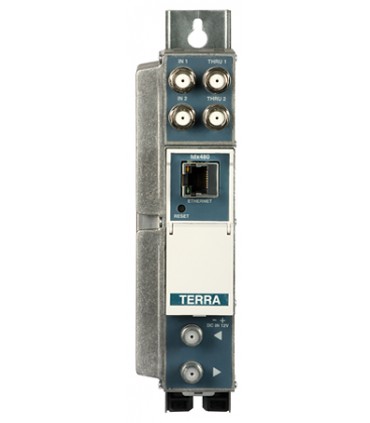

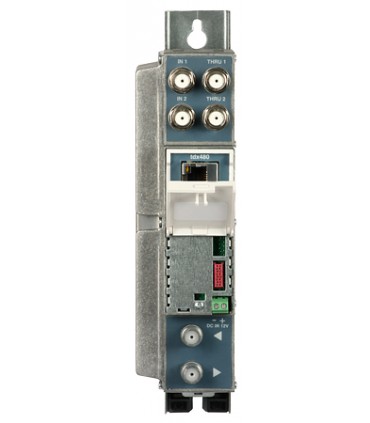

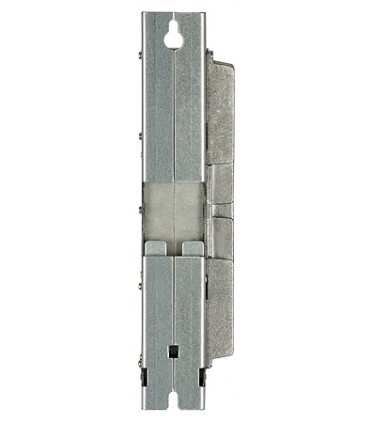

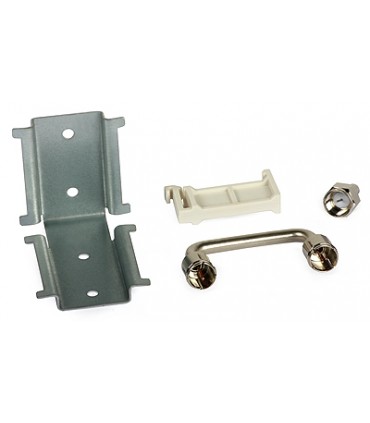

Transmodulator TDX-480 R81621 jest urządzeniem pozwalającym na przesyłanie i zarządzanie ofertą telewizji satelitarnej we własnej instalacji telewizyjnej. Moduł TDX-480 R81621 służy do zamiany sygnału DVB-S/S2 (8PSK/QPSK) na sygnał DVB-T (COFDM). Urządzenie umożliwia odbiór kanałów niekodowanych. Jeden panel TDX-480 R81621 odbiera cały pakiet sygnałów z ośmiu transponderów satelitarnych oraz tworzy dwie niezależne grupy 4 sąsiednich multipleksów DVB-T (dowolna zawartość programowa) o maksymalnej przepustowości wynoszącej zgodnie ze standardem 31,66 Mbit/s. Przekłada się to w praktyce na 6 kanałów standardowej rozdzielczości SD lub 2-3 kanały wysokiej rozdzielczości HD dla każdego z ośmiu multipleksów DVB-T. Administrator systemu wybiera interesujące go kanały z danego strumienia satelitarnego, po czym tworzy osiem multipleksów DVB-T. Dokonując remultipleksacji strumieni, należy pamiętać o zachowaniu 10% marginesu bezpieczeństwa przy wyznaczaniu maksymalnej przepływności dla całego multipleksu (przy optymalnych ustawieniach przepływność multipleksu nie powinna przekraczać 29 Mbit/s). Dostępny na wyjściu cyfrowy sygnał DVB-T COFDM dostarczany do odbiorników końcowych – najczęściej z użyciem rozgałęźników/odgałęźników. Takie rozwiązanie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, przesyłających wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD.
Do zaprogramowania TDX-480 R81621 nie jest potrzebny żaden programator, a konfiguracja modułu odbywa się z poziomu przeglądarki internetowej poprzez port RJ-45.
W przypadku zapotrzebowania na dystrybucję sygnałów kodowanych, zaleca się wykorzystanie modelu TDX-420C R81619.
Główną zaletą prezentowanego rozwiązania jest możliwość integracji transmodulatora z innymi elementami, na przykład:
- multiswitchami dSCR/Unicable, umożliwiającymi niezależną dystrybucję sygnału DVB-S/S2 przy użyciu jednego kabla
- streamerami IPTV umożliwiającymi przesyłanie i zarządzanie ofertą telewizji satelitarnej, naziemnej oraz kablowej DVB poprzez sieć Ethernet (LAN), bazującej na skrętce komputerowej,
- transmiterami optycznymi - transmisja sygnałów telewizyjnych przy wykorzystaniu medium światłowodowego,
- urządzeniami przeznaczonymi do odbioru i obróbki sygnałów telewizyjnych (wzmacniacze kanałowe i szerokopasmowe, modulatory analogowe i cyfrowe).
- konwersja sygnału DVB-S/S2 z ośmiu transponderów satelitarnych do 8 multipleksów DVB-T COFDM
- TDX-480 tworzy dwie niezależne grupy czterech sąsiednich multipleksów DVB-T (8 MUX-ów DVB-T, każdy o maksymalnej przepustowości 31,66 Mbit/s)
- wbudowany remultiplekser - tworzenie multipleksów DVB-T o dowolnej zawartości programowej
- wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym
- prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji
- zarządzanie przez Internet
- odczytanie historii zdarzeń (logów) z panelu
- funkcja AGC (automatyczna kontrola wzmocnienia sygnału)
| Kod |
R81621 |
| Liczba obsługiwanych transponderów |
8 |
| Wejście RF |
Częstotliwość [MHz] |
950 - 2150 |
| Zasilanie LNB/Sterowanie |
0/13/18 V & 22 kHz,
max 500 mA , DiSEqC 1.0, EN50607, EN50494 |
| Poziom/Imp. [dBμV/Ω] |
55 - 95 / 75 |
| Wzm. pętli syg.[dB] |
-1 ± 1 |
| Standard |
DVB-S/S2 |
| Modulacja |
QPSK, 8PSK |
| Symbol rate [Ms/s] |
2...45 |
| Tłumienie odbić [dB] |
≥ 10 |
| Ilosć wejść |
2 |
Wyjście RF
|
Standard DVB |
DVB-T |
| Poziom/Imp. [dBμV/Ω] |
90 ± 2 / 75 |
| Częstotliwość [MHz] |
170-230 MHz / 470-862 MHz |
| Ilość Mux-ów DVB-T |
4(sąsiednie)+4(sąsiednie) |
| MER |
≥ 35 dB |
| Modulacja |
QPSK, QAM16, QAM64 |
| Szerokość kanału [MHz] |
7/8 |
| Interwał bezpieczeństwa |
1/4, 1/8, 1/16, 1/32 |
| FEC |
1/2, 2/3, 3/4, 5/6, 7/8 |
| Tryb FFT |
2K |
| Regulacja poz.wyj. [dB] |
0...-15 z krokiem 1 |
Parametry
Transport Stream |
Max. bitrate [Mbit/s] |
< 31 |
| Filtracja serwisów |
tak |
| Ogólne |
Pętla RF(zakres/tłumienie) |
47-862 MHz / ≤ 2.5 dB |
| RJ45 Ethernet |
standard IEE802.3 10/100 Base T |
| Zasilanie [V/A] |
12 / 1.1 |
| Temp. pracy [ºC] |
0...45 |
| Wymiary[mm]/Masa [kg] |
48.5x198x112/0.9 |
