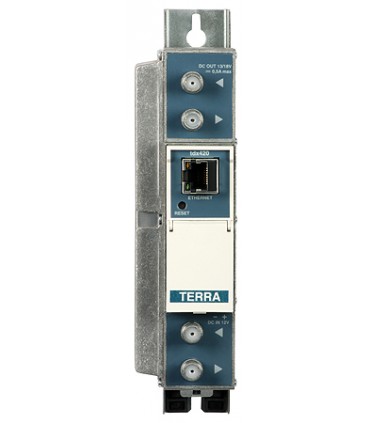

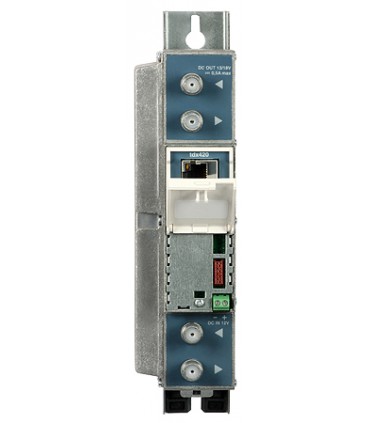

Transmodulator DVB-S/S2 (8PSK, QPSK) - 2xDVB-T (COFDM) TDX-420 FTA TERRA
Transmodulator DVB-S/S2 (8PSK, QPSK) - 2xDVB-T (COFDM) TDX-420 FTA TERRA
Transmodulator DVB-S/S2 (8PSK, QPSK) - 2xDVB-T (COFDM) TDX-420 FTA TERRA
Transmodulator DVB-S/S2 (8PSK, QPSK) - 2xDVB-T (COFDM) TDX-420 FTA TERRA
Transmodulator DVB-S/S2 (8PSK, QPSK) - 2xDVB-T (COFDM) TDX-420 FTA TERRA
Transmodulator DVB-S/S2 (8PSK, QPSK) - 2xDVB-T (COFDM) TDX-420 FTA TERRA
Transmodulator DVB-S/S2 (8PSK, QPSK) - 2xDVB-T (COFDM) TDX-420 FTA TERRA
Transmodulator DVB-S/S2 (8PSK, QPSK) - 2xDVB-T (COFDM) TDX-420 FTA TERRA

Transmodulator DVB-S/S2 (8PSK, QPSK) - 2xDVB-T (COFDM) TDX-420 FTA TERRA

Kod: R81618
Transmodulator DVB-S/S2 (8PSK, QPSK) - 8xDVB-C (QAM) TDQ-480 FTA TERRA
Mostek połączeniowy 699.026 do urządzeń serii at/mt/ma Terra (36 mm)
  • możliwość stworzenia jednego multipleksu DVB-T z dwóch różnych transponderów satelitarnych
  • wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym
  • prosty interfejs sterowania za pomocą portu RJ-45
  • funkcja AGC
Czytaj więcej
1 762,60 zł netto
2 168,00 zł brutto
Kod QR
Udostępnij


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Do porównania0
Opis
Transmodulator TDX-420 R81618 jest urządzeniem pozwalającym na przesyłanie i zarządzanie ofertą telewizji satelitarnej we własnej instalacji telewizyjnej. Moduł TDX-420 R81618 służy do zamiany sygnału DVB-S/S2 (8PSK/QPSK) na sygnał DVB-T (COFDM). Urządzenie pozwala odbierać kanały niekodowne. Jeden panel TDX-420 R81618 odbiera cały pakiet sygnałów z dwóch transponderów satelitarnych oraz tworzy dwa sąsiednie multipleksy DVB-T o maksymalnej przepustowości wynoszącej, zgodnie ze standardem, 31,66 Mbit/s. Przekłada się to w praktyce na 6 kanałów standardowej rozdzielczości SD lub 2-3 kanały wysokiej rozdzielczości HD dla każdego z multipleksów. Administrator systemu wybiera interesujące go kanały z danego strumienia satelitarnego, po czym tworzy dwa multipleksy DVB-T. Istnieje możliwość stworzenia jednego multipleksu DVB-T z dwóch różnych transponderów satelitarnych. Dokonując remultipleksacji strumieni, należy pamiętać o zachowaniu 10% marginesu bezpieczeństwa przy wyznaczaniu maksymalnej przepływności dla całego multipleksu (przy optymalnych ustawieniach przepływność multipleksu nie powinna przekraczać 29Mbit/s). W przypadku przekroczenia wartości granicznej, możliwe jest podanie sygnału na kolejne moduły TDX-420 R81618. Dostępny na wyjściu cyfrowy sygnał DVB-T COFDM dostarczany do odbiorników końcowych – najczęściej z użyciem rozgałęźników/odgałęźników. Takie rozwiązanie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, przesyłających wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD.

Do zaprogramowania TDX-420 R81618 nie jest potrzebny żaden programator a konfiguracja modułu odbywa się z poziomu przeglądarki internetowej poprzez port RJ-45.
W przypadku zapotrzebowania na dystrybucję sygnałów kodowanych, zaleca się wykorzystanie modelu TDX-420C R81619.

Główną zaletą prezentowanego rozwiązania jest możliwość integracji transmodulatora z innymi elementami, na przykład:
  • multiswitchami dSCR/Unicable, pozwalającymi na niezależną dystrybucję sygnału DVB-S/S2 przy użyciu jednego kabla
  • streamerami IPTV, umożliwiającymi przesyłanie i zarządzanie ofertą telewizji satelitarnej, naziemnej oraz kablowej DVB poprzez sieć Ethernet (LAN), bazującej na skrętce komputerowej
  • transmiterami optycznymi - transmisja sygnałów telewizyjnych przy wykorzystaniu medium światłowodowego
  • urządzeniami przeznaczonymi do odbioru i obróbki sygnałów telewizyjnych (wzmacniacze kanałowe i szerokopasmowe, modulatory analogowe i cyfrowe)

Cechy wyróżniające:
  • konwersja sygnałów DVB-S/S2 do standardu DVB-T COFDM
  • konwersja całego pakietu sygnałów z dwóch transponderów satelitarnych do 2 sąsiednich multipleksów DVB-T
  • możliwość stworzenia jednego multipleksu DVB-T z dwóch różnych transponderów satelitarnych
  • wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym
  • prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji
  • zarządzanie przez Internet
  • odczytanie historii zdarzeń (logów) z panelu
  • funkcja AGC (automatyczna kontrola wzmocnienia sygnału)

Kod  R81618
Liczba obsługiwanych transponderów 2
Wejście RF Częstotliwość [MHz]          950 - 2150
Zasilanie LNB/Sterowanie    0/13/18 V & 22 kHz, max. 500 mA,
DiSEqC 1.0, EN50607, EN50494
Poziom/Imp. [dBμV/Ω]  45 - 85 / 75
Wzm. pętli syg.[dB]  -1 ± 1
Standard DVB-S DVB-S/2
Modulacja  QPSK QPSK, 8PSK,
APSK 8/16/32
Symbol rate [Ms/s]  2...45 2...45
FEC 1/2, 2/3, 3/4, 5/6, 7/8 QPSK: 1/2, 3/5, 2/3,  3/4,
4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4,
5/6, 8/9, 9/10
Współ. Roll of [%]  35 20, 25, 35
Wyjście RF
 		 Częstotliwość [MHz]  100...858, krok 100 kHz
Poziom/Imp. [dBμV/Ω]  90 ± 2 / 75
Spurious level [dB]  < -60
Tłumienie [dB]  ≤ 2,5 dB
MER  ≥ 38 dB (100-780 MHz), ≥ 35 dB (780-860 MHz)
Modulacja QPSK, QAM16, QAM64
Szerokość kanału [MHz] 7/8
Interwał bezpieczeństwa  1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Tryb FFT 2K
Regulacja poz.wyj. [dB]  0...-15 z krokiem 1
Parametry
Transport  Stream		 Max. bitrate [kb/s] 31660
Max. liczba PID-ów  Nieograniczony
Ogólne Pętla RF(zakres/tłumienie)  47-862 MHz / ≤ 2.5 dB
RJ45 Ethernet  standard IEE802.3 10/100 Base T
Zasilanie [V/A]  12 / 0,55
Temp. pracy [ºC]  0...50
Wymiary[mm]/Masa [kg]  48.5x198x112/0.9
