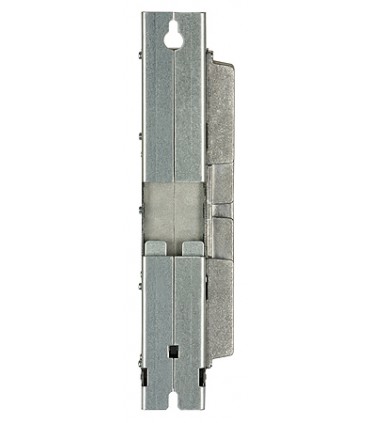

Transmodulator TDQ-480 R81643 jest urządzeniem pozwalającym na przesyłanie i zarządzanie ofertą telewizji satelitarnej we własnej instalacji telewizyjnej. Moduł TDQ-480 R81643 służy do zamiany sygnału DVB-S/S2 (8PSK/QPSK) na sygnał DVB-C (QAM). Urządzenie pozwala odczytywać kanały niekodowane. Jeden panel TDQ-480 R81643 odbiera cały pakiet sygnałów z ośmiu transponderów satelitarnych oraz tworzy dwie niezależne grupy 4 sąsiednich multipleksów DVB-C (dowolna zawartość programowa) o maksymalnej przepustowości wynoszącej, zgodnie ze standardem, 53 Mbit/s. Przekłada się to w praktyce na kilkanaście kanałów wysokiej rozdzielczości HD dla każdego z ośmiu multipleksów DVB-C. Administrator systemu wybiera interesujące go kanały z danego strumienia satelitarnego, po czym tworzy osiem multipleksów DVB-C. Dokonując remultipleksacji strumieni, należy pamiętać o zachowaniu 10% marginesu bezpieczeństwa przy wyznaczaniu maksymalnej przepływności dla całego multipleksu (przy optymalnych ustawieniach przepływność multipleksu nie powinna przekraczać 48 Mbit/s). Dostępny na wyjściu cyfrowy sygnał DVB-C QAM dostarczany do odbiorników końcowych – najczęściej z użyciem rozgałęźników/odgałęźników. Takie rozwiązanie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, przesyłających wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD.
Do zaprogramowania TDQ-480 R81643 nie jest potrzebny żaden programator, a konfiguracja modułu odbywa się z poziomu przeglądarki internetowej poprzez port RJ-45.
W przypadku zapotrzebowania na dystrybucję sygnałów kodowanych, zaleca się wykorzystanie modelu TDQ-420C R81639.
Główną zaletą prezentowanego rozwiązania jest możliwość integracji transmodulatora z innymi elementami, na przykład:
- multiswitchami dSCR/Unicable, umożliwiającymi niezależną dystrybucję sygnału DVB-S/S2 przy użyciu jednego kabla
- transmodulatorem ttq440 R81622 - jeden panel odbiera sygnał z czterech multipleksów DVB-T/T2, a następnie tworzy odpowiednio 4 sąsiadujące multipleksy DVB-C QAM umożliwiając odbiór 4 multipleksów cyfrowych na odbiornikach telewizyjnych wyposażonych w głowicę DVB-C
- streamerami IPTV, pozwalającymi na przesyłanie i zarządzanie ofertą telewizji satelitarnej, naziemnej oraz kablowej DVB poprzez sieć Ethernet (LAN), bazującej na skrętce komputerowej
- transmiterami optycznymi - transmisja sygnałów telewizyjnych przy wykorzystaniu medium światłowodowego
- urządzeniami przeznaczonymi do odbioru i obróbki sygnałów telewizyjnych (wzmacniacze kanałowe i szerokopasmowe, modulatory analogowe i cyfrowe).
- konwersja sygnału DVB-S/S2 z ośmiu transponderów satelitarnych do 8 multipleksów DVB-C QAM
- TDQ-480 tworzy dwie niezależne grupy czterech sąsiednich multipleksów DVB-C (8 MUX-ów DVB-C, każdy o maksymalnej przepustowości 53 Mbit/s)
- wbudowany remultiplekser - tworzenie multipleksów DVB-C o dowolnej zawartości programowej
- wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym
- prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji
- zarządzanie przez Internet,
- odczytanie historii zdarzeń (logów) z panelu
- funkcja AGC (automatyczna kontrola wzmocnienia sygnału)
| Kod |
R81643 |
| Liczba obsługiwanych transponderów |
8 |
| Wejście RF |
Częstotliwość [MHz] |
950 - 2150 |
| Zasilanie LNB/Sterowanie |
0/13/18 V & 22 kHz,
max 500 mA , DiSEqC 1.0, EN50607, EN50494 |
| Poziom/Imp. [dBμV/Ω] |
55 - 95 / 75 |
| Wzm. pętli syg.[dB] |
-1 ± 1 |
| Standard |
DVB-S/S2 |
| Modulacja |
QPSK, 8PSK |
| Symbol rate [Ms/s] |
2...45 |
| Tłumienie odbić [dB] |
≥ 10 |
| Ilosć wejść |
2 |
Wyjście RF
|
Standard DVB |
DVB-C |
| Poziom/Imp. [dBμV/Ω] |
90 ± 2 / 75 |
| Częstotliwość [MHz] |
96-862 MHz |
| Ilość Mux-ów DVB-C |
4(sąsiednie)+4(sąsiednie) |
| MER |
≥ 40 dB |
| Modulacja |
QAM16, QAM32, QAM64, QAM128, QAM256 |
| Szerokość kanału [MHz] |
4...8.3 |
| Symbol rate [Ms/s] |
3.5...7.2 |
| Allocation step [MHz] |
7, 7.5, 8, 8.3, 8.5 |
| Roll off [%] |
15 |
| Regulacja poz.wyj. [dB] |
0...-15 z krokiem 1 |
Parametry
Transport Stream |
Max. bitrate [Mbit/s] |
< 53 |
| Filtracja serwisów |
tak |
| Ogólne |
Pętla RF(zakres/tłumienie) |
47-862 MHz / ≤ 2.5 dB |
| RJ45 Ethernet |
standard IEE802.3 10/100 Base T |
| Zasilanie [V/A] |
12 / 1.1 |
| Temp. pracy [ºC] |
0...45 |
| Wymiary[mm]/Masa [kg] |
48.5x198x112/0.9 |
