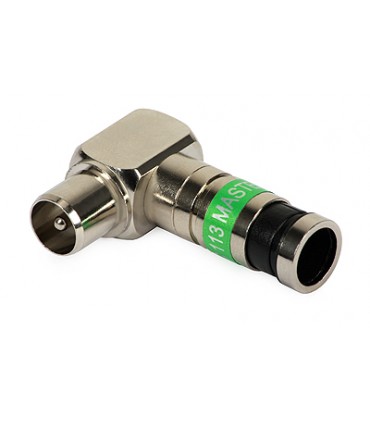

Wtyk kompresyjny kątowy 90 M IEC 113 MASTER na przewód Triset-113
Wtyk kompresyjny kątowy 90 M IEC 113 MASTER na przewód Triset-113

Wtyk kompresyjny kątowy 90 M IEC 113 MASTER na przewód Triset-113

Kod: E3008
Gniazdo kompresyjne kątowe 90 F IEC 113 MASTER na przewód Triset-113
Złącze kompresyjne F 59 MASTER na przewód RG-59 (CAMSET)
  • szerokie pasmo pracy
  • bardzo małe tłumienie w całym paśmie pracy
  • znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
  • bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
  • złącze stanowi monolit
  • wymiarowo dopasowane jest do rodziny przewodów TRISET-113
Czytaj więcej
3,15 zł netto
3,87 zł brutto
Natychmiastowa wysyłka
Kod QR
Udostępnij


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Do porównania0
Opis
Monolityczny, wykonany z mosiądzu pokrytego niklem, wtyk IEC kompresyjny kątowy E3008 przeznaczony jest do kabli typu TRISET. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.
Wtyk IEC kompresyjny kątowy E3008 przeznaczony jest na kable:

  • TRISET PROFI E1010_100
  • TRISET PROFI E1010_500
  • TRISET-113 E1015_1
  • TRISET-113 E1015_100
  • TRISET-113 E1015_200
  • TRISET-113 E1015_500
  • TRISET-113 PE E1017_1
  • TRISET-113 PE E1017_100
  • TRISET-113 PE E1017_200
  • TRISET-113 PE E1017_500
  • TRISET-113 HF E1019_500
Do zaciśnięcia należy użyć zaciskarki do złącz kątowych E80078.
Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza E8010.
Cechy wyróżniające:
  • szerokie pasmo pracy
  • bardzo małe tłumienie w całym paśmie pracy
  • znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
  • bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
  • złącze stanowi monolit
  • wymiarowo dopasowane jest do rodziny przewodów TRISET-113
  • przygotowanie kabla do zaciśnięcia (ściągnięcie izolacji) należy wykonać narzędziem E8010
  • do zaciśnięcia należy użyć zaciskarki do złącz kątowych E80078
  • porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:
  • przygotować przewód odkrywając żyłę centralną na długości 8 +/-1.4 mm i dielektryk z oplotem na długości 6,4 mm
  • oplot należy wywinąć na oponę zewnętrzną
  • tak przygotowany przewód wsunąć do złącza
  • zacisnąć zaciskarką

Kod E3008
Impedancja [Ω]  75
Zakres częstotliwości [MHz]  5-2400
Typ złącza    IEC kątowe (wtyk)
Wielkość [mm] 8.4
Rodzaj montażu Kompresja wzdłużna
Lutowane  NIE
Montaż w obudowie  NIE
Materiał Mosiądz 360
Montaż zewnętrzny  TAK
Producent  MASTER
Ściągacz   E8003, E8010
Zaciskacz  E80075, E80078
Polecane przewody  E1010, E1015, E1017, E1019
Przygotowanie przewodu [mm] 8 - żyła centralna
6.4 - dielektryk
6.4 - ekran
