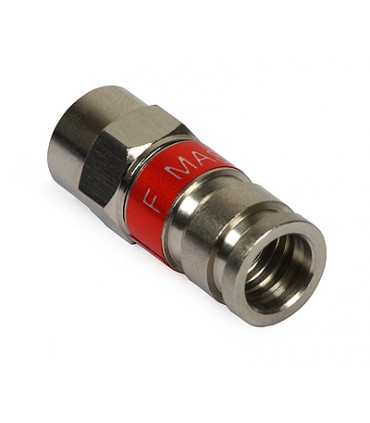

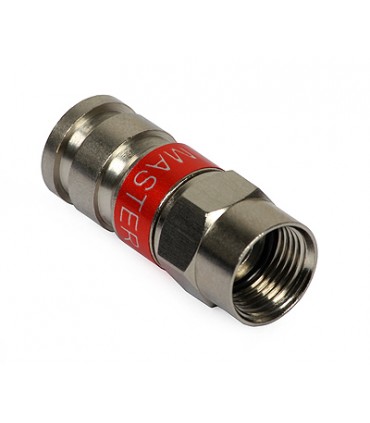

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze F E80322 przeznaczone jest do kabli typu RG-59. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas. Złącze F 59 MASTER E80322 posiada bardzo precyzyjny gwint co sprawia, że nie występują tutaj powszechnie znane problemy z zakręcaniem złącza na gniazdo. Złącze F 59 MASTER E80322 dzięki zastosowaniu podwójnej kompresji dookolnej od strony kabla i uszczelce od strony złącza jest w pełni szczelne, co zabezpiecza urządzenia stosowane w instalacji przed wodą.
Złącze kompresyjne F 59 MASTER E80322 przeznaczone jest na kable:
- Przewód CCTV CAMSET/YAR M5995_100
- Przewód CCTV CAMSET/YAR M5995_200
- Przewód CCTV CAMSET/YAR PE M5997_100
- Przewód YAP M6100_1
- Przewód YAP M6100_100
- Przewód YAP M6100_200
- Przewód YAP M6100_500
- Przewód XAP M6103_100
- Przewód XAP M6103_200
Do ściągnięcia izolacji z przewodu RG-59 najlepiej jest użyć ściągacza E8010.
Do zaciśnięcia złącza należy zastosować uniwersalny zaciskacz do złącz kompresyjnych E80075.
Złącze F 59 MASTER E80322 można stosować do wszystkich przewodów rodziny RG-59 o średnicy żyły centralnej 0.55-0.80 mm.
- szerokie pasmo pracy
- wodoszczelność połączenia złącza z kablem
- bardzo małe tłumienie w całym paśmie pracy
- znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
- bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
- poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu
- wymiarowo dopasowane jest do rodziny przewodów RG-59
- konstrukcja tego złącza chroniona jest licznymi patentami
- do zaciśnięcia należy użyć zaciskarki do złącz kompresyjnych E80076
- porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia równoważą cenę tego złącza
| Kod |
E80322 |
| Impedancja [Ω] |
75 |
| Zakres częstotliwości [MHz] |
5-2400 |
| Typ złącza |
F proste |
| Wielkość [mm] |
7.63 |
| Rodzaj montażu |
kompresja wzdłużna |
| Lutowane |
NIE |
| Montaż w obudowie |
NIE |
| Materiał |
Mosiądz 360 |
| Montaż zewnętrzny |
TAK |
| Producent |
MASTER |
| Ściągacz |
E8003, E8010 |
| Zaciskacz |
E80075, E80078 |
| Polecane przewody |
M5995, M5997 |
| Przygotowanie przewodu [mm] |
6 - żyła centralna
6 - dielektryk
6 - ekran |
