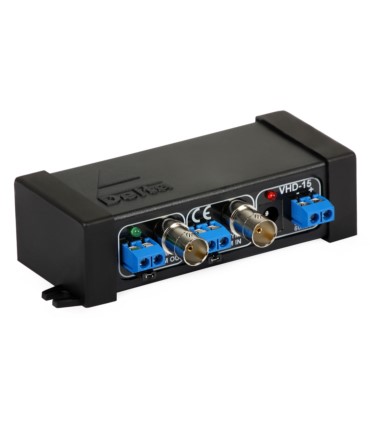

Repeater VHD-15 dedykowany jest do wzmacniania sygnału wideo, który przesyłany jest poprzez skrętkę komputerową lub przez kabel koncentryczny, co pozwala na przesyłanie sygnału wideo analogowego o wysokiej rozdzielczości na znaczną odległość.
Regenerator jest pojedynczy, co pozwala na korekcję tłumienia ok. 150 m skrętki oraz ok. 300-500 m kabla koncentrycznego (w zależności od rodzaju używanego kabla). Używanie pojedynczego regeneratora umożliwia dobrą jakość obrazu dla skrętki o odległości 300 m. Odległość 450 m wymaga zastosowania dwóch regeneratorów, a przy 600 m trzech. W przypadku kabla koncentrycznego odległość ta będzie odpowiednio większa, zależnie od rodzaju kabla.
1. Wyjście symetryczne (UTP -+)
2. Wskaźnik sygnału wideo
3. Wyjście asymetryczne (COAX)
4. Wejście symetryczne (UTP -+)
5. Wejście asymetryczne (COAX)
6. Zasilanie
7. Wskaźnik zasilania
8. Włącznik transformatora wyjściowego
9. Włącznik transformatora wejściowego
Dane techniczne:
Kod produktu | M1845 |
Rodzaj produktu | Aktywny wzmacniacz sygnału wideo |
Marka | Delta |
Model | VHD-15 |
Wejścia | ilość | 1, 1 |
typ złącza | BNC i listwa zaciskowa dla przewodu UTP, BNC i listwa zaciskowa dla przewodu UTP |
impedancja BNC | 75 Ω, 75 Ω |
impedancja UTP | 100 Ω, 100 Ω |
obsługiwane sygnały i max. rozdzielczość | AHD | 4 Mpix, 4 Mpix |
obsługiwane sygnały i max. rozdzielczość | HD-CVI | 2 Mpix, 5 Mpix, WD1 |
obsługiwane sygnały i max. rozdzielczość | HD-CVI | 2 Mpix, 5 Mpix, WD1 |
Wyjścia | ilość | 1, 1 |
typ złącza | BNC i listwa zaciskowa dla przewodu UTP, BNC i listwa zaciskowa dla przewodu UTP |
impedancja BNC | 75 Ω, 75 Ω |
impedancja UTP | 100 Ω, 100 Ω |
Zdolność regeneracji sygnału | UTP kat. 5E | 150 m, 150 m |
RG-59 | 300 m, 300 m |
RG-6 | 500 m, 500 m |
Zasilanie | napięcie | DC 8...24 V, DC 8...24 V |
pobór pądu | <50 mA, <50 mA |
Wymiary | 103x62x29 mm |
Materiał obudowy | Plastik |
