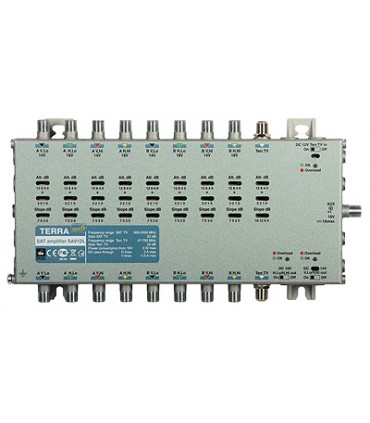

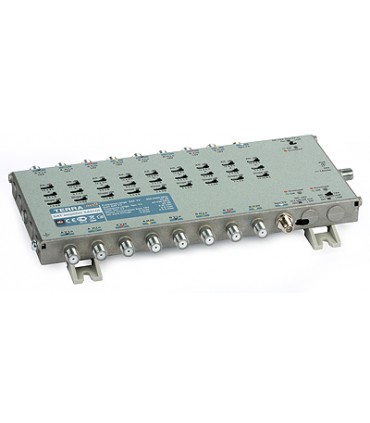

Wzmacniacz magistrali multiswitchowej SA-91DL R70911został zaprojektowany do stosowania w zbiorczych systemach SMATV. Wyposażony w osiem wejść satelitarnych i jedno wejście DVB-T. Radio umożliwia wzmocnienie i wyrównanie poziomu sygnału dla każdej z par polaryzacja-pasmo (telewizja satelitarna) oraz telewizji naziemnej. Może być używany jako wzmacniacz międzystopniowy w wybranych punktach instalacji (zasilanie po liniach sygnałowych polaryzacji H ze wzmacniacza SA-91L) lub jako wzmacniacz wejściowy w przypadku, gdy do jego zasilenia wykorzystany zostanie zasilacz R71465.
Wbudowany do urządzenia filtr sygnałów LTE umożliwia wyeliminowanie niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791- 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).
Główne zadania urządzenia:
- wzmacnianie i wyrównanie poziomu sygnałów IF dla 8 par polaryzacja-pasmo,
- wzmacnianie i wyrównanie poziomu sygnału DVB-T oraz radiowego,
- tłumienie sygnału LTE (pasmo > 790MHz)
- kompensacja charakterystyki tłumienia przewodu koncentrycznego,
- zasilanie innych elementów instalacji, takich jak: konwertery LNB, przedwzmacniacze DVB-T, multiswitche, czy inne wzmacniacze magistrali (w przypadku podłączenia zasilacza R71465),
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A.
Zastosowanie wzmacniaczy SA-91L/91DL umożliwia konstrukcję rozbudowanych systemów multiswitchowych liczących nawet kilkaset gniazd. Regulacja poziomu sygnałów za pomocą przełączników gwarantuje stabilność parametrów w czasie. Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.
| Nazwa |
SA-91L |
SA-91DL |
| Kod |
R70901 |
R70911 |
| Pasmo pracy [MHz] |
SAT |
950 - 2400 |
| DVB-T/Radio |
47 - 790 |
| Wzmocnienie [dB] |
SAT |
22 |
| DVB-T/Radio |
22 |
| Regulacja wzmocnienia [dB] |
SAT |
0...-15, krok 1dB |
| DVB-T/Radio |
0...-15, krok 1dB |
| Korekcja ch-ki tłumienia przewodu [dB] |
SAT |
0/3/5/7 |
| DVB-T/Radio |
0/6/12/18 |
| Separacja [dB] |
SAT/SAT |
30 |
| SAT/DVB-T |
30 |
| Szumy własne [dB] |
< 9 |
| Max. poziom sygnału TV naziemnej (IMD3=60dB)**** [dBμV] |
109 |
| Max. poziom sygnału SAT (IMD3=35dB)**** [dBμV] |
114 |
| Zasilanie innych urządzeń |
tor syg. V |
14V 0,5A max. (włącznik) |
- |
| tor syg. H |
18V 1.8A* max. (włącznik) |
- |
| tor TV naz. |
12V 0.1A* max. (włącznik) |
- |
| Przejście DC w torze syg. H |
2A* max |
| Klasa ekranowania |
A |
| Pobór mocy |
230VAC 50/60Hz 7W** |
9-18VDC 5W*** |
| Zakres temperatur pracy [ºC] |
-20...+50 |
| Wymiary [mm] |
335x135x52 |
255x135x32 |
| Masa [kg] |
1,18 |
0,9 |
* max. 1A w jednej linii
** bez zewnętrznego obciążenia DC; z max. obciążeniem 55W
*** zasilanie po liniach sygnałowych H
**** dla 2 nośnych
