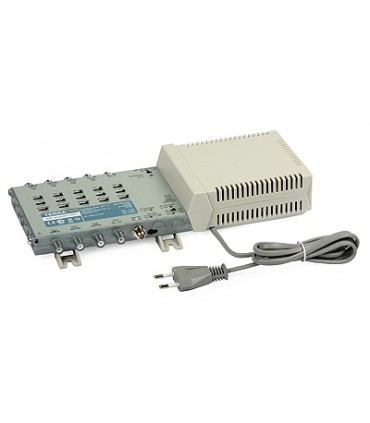

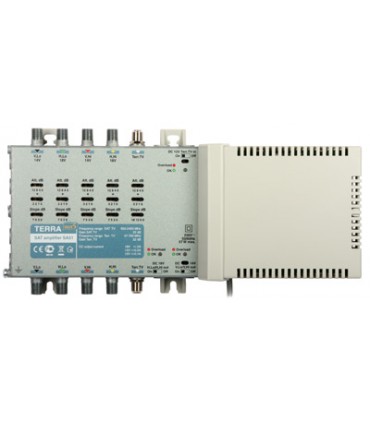

Wzmacniacz magistrali multiswitchowej SA-51 R70501 przeznaczony jest do używania w zbiorczych systemach SMATV. Posiada cztery wejścia satelitarne oraz jedno wejście DVB-T. Radio pozwala na wzmocnienie i wyrównanie poziomu sygnału na wejściu instalacji.
Do głównych zadań urządzenia należy:
- wzmacnianie i wyrównanie poziomu sygnałów IF dla 4 par polaryzacja-pasmo,
- wzmacnianie i wyrównanie poziomu sygnału DVB-T oraz radiowego,
- kompensacja charakterystyki tłumienia przewodu koncentrycznego,
- zasilanie innych elementów instalacji, takich jak: konwertery LNB, przedwzmacniacze DVB-T, multiswitche, czy inne wzmacniacze magistrali
Zastosowanie wzmacniaczy SA-51/51D pozwala na budowę rozbudowanych systemów multiswitchowych, liczących nawet do kilkuset gniazd. Regulacja poziomu sygnałów przy pomocy przełączników zapewnia stabilność parametrów w czasie. Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.
Urządzenie posiada wzmacniacz push-pull w torze telewizji naziemnej oraz wbudowany zasilacz impulsowy z zabezpieczeniem przeciwzwarciowym. Możliwa jest realizacja zasilania przedwzmacniaczy telewizyjnych napięciem 12V w torze DVB-T.
| Kod |
R70501 |
R70511 |
| Pasmo pracy [MHz] |
SAT |
950 - 2400 |
| DVB-T/Radio |
47 - 790 |
| Wzmocnienie [dB] |
SAT |
22 |
| DVB-T/Radio |
22 |
| Regulacja wzmocnienia [dB] |
SAT |
0...-15, krok 1dB |
| DVB-T/Radio |
0...-15, krok 1dB |
| Korekcja ch-ki tłumienia przewodu [dB] |
SAT |
0/3/5/7 |
| DVB-T/Radio |
0/6/12/18 |
| Separacja [dB] |
SAT/SAT |
30 |
| SAT/DVB-T |
30 |
| Szumy własne [dB] |
< 9 |
| Max. poziom sygnału TV naziemnej (IMD3=60dB)**** [dBμV] |
109 |
| Max. poziom sygnału SAT (IMD3=35dB)**** [dBμV] |
114 |
| Zasilanie innych urządzeń |
tor syg. V |
14V 0,5A max. (włącznik) |
- |
| tor syg. H |
18V 2A* max. (włącznik) |
- |
| tor TV naz. |
12V 0.1A* max. (włącznik) |
- |
| Klasa ekranowania |
A |
| Przejście DC w torze syg. H |
2A* max |
| Povór mocy |
230VAC 50/60Hz 5W** |
9-18VDC 4W*** |
| Zakres temperatur pracy [ºC] |
-20...+50 |
| Wymiary [mm] |
284x135x52 |
178x135x32 |
| Masa [kg] |
1,0 |
0,6 |
*max. 1A w jednej linii
**bez zewnętrznego obciążenia DC; z max. obciążeniem 55W
***zasilanie po liniach sygnałowych H
****dla 2 nośnych
