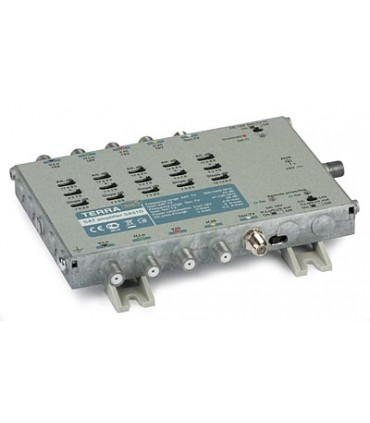

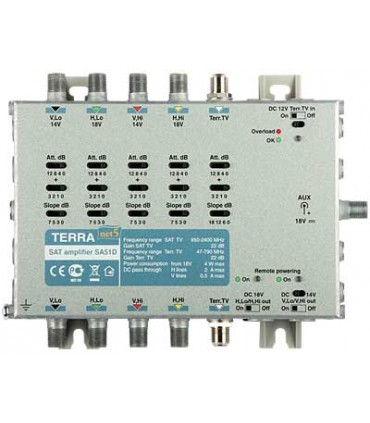

Wzmacniacz SA-51D klasa A Terra do multiswitchy 5-wejściowych

Wzmacniacz magistrali multiswitchowej SA-51D R70511 przeznaczony jest przeznaczony do użycia w zbiorczych systemach SMATV. Posiada cztery wejścia satelitarne oraz jedno wejście DVB-T. Radio pozwala na wzmocnienie i wyrównanie poziomu sygnału dla każdej z par polaryzacja-pasmo (telewizja satelitarna) oraz telewizji naziemnej. Używany jest jako wzmacniacz międzystopniowy w wybranych punktach instalacji (zasilanie po liniach sygnałowych polaryzacji H ze wzmacniacza SA-51) lub jako wzmacniacz wejściowy w przypadku, gdy do jego zasilenia wykorzystany zostanie zasilacz R71465.

Do głównych zadań urządzenia należy:

• wzmacnianie i wyrównanie poziomu sygnałów IF dla 4 par polaryzacja-pasmo,
• wzmacnianie i wyrównanie poziomu sygnału DVB-T oraz radiowego,
• kompensacja charakterystyki tłumienia przewodu koncentrycznego,
• zasilanie innych elementów instalacji, takich jak: konwertery LNB, przedwzmacniacze DVB-T, multiswitche, czy inne wzmacniacze magistrali (w przypadku podłączenia zasilacza R71465),
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A.

Kod		R70501	R70511
Pasmo pracy [MHz]	SAT	950 - 2400
	DVB-T/Radio	47 - 790
Wzmocnienie [dB]	SAT	22
	DVB-T/Radio	22
Regulacja wzmocnienia [dB]	SAT	0...-15, krok 1dB
	DVB-T/Radio	0...-15, krok 1dB
Korekcja ch-ki tłumienia przewodu [dB]	SAT	0/3/5/7
	DVB-T/Radio	0/6/12/18
Separacja [dB]	SAT/SAT	30
	SAT/DVB-T	30
Szumy własne [dB]		< 9
Max. poziom sygnału TV naziemnej (IMD3=60dB)**** [dBμV]		109
Max. poziom sygnału SAT (IMD3=35dB)**** [dBμV]		114
Zasilanie innych urządzeń	tor syg. V	14V 0,5A max. (włącznik)	-
	tor syg. H	18V 2A* max. (włącznik)	-
	tor TV naz.	12V 0.1A* max. (włącznik)	-
Klasa ekranowania		A
Przejście DC w torze syg. H		2A* max
Povór mocy		230VAC 50/60Hz 5W**	9-18VDC 4W***
Zakres temperatur pracy [ºC]		-20...+50
Wymiary [mm]		284x135x52	178x135x32
Masa [kg]		1,0	0,6

*max. 1A w jednej linii
**bez zewnętrznego obciążenia DC; z max. obciążeniem 55W
***zasilanie po liniach sygnałowych H
****dla 2 nośnych
