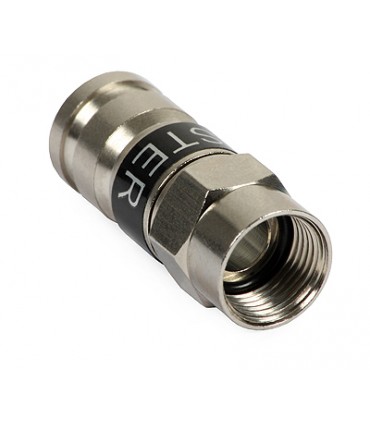

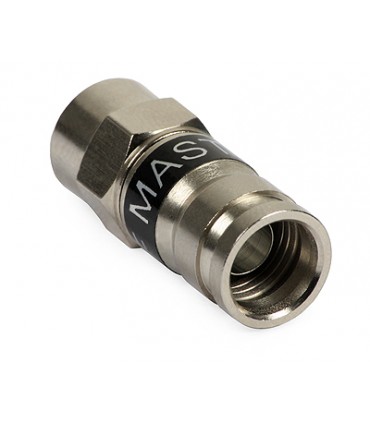

Złącze kompresyjne F MASTER na przewód RG-6 Tri-Shield, TRISET PLUS
Kod: E80345
- szerokie pasmo pracy
- wodoszczelność połączenia złącza z kablem
- bardzo małe tłumienie w całym paśmie pracy
- znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
- bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
- poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu - dwa pierścienie kompresyjne
- złącze stanowi monolit
1,50 zł
netto
1,85 zł
brutto
Sprawdzony sprzęt polskiej dystrybucji
Natychmiastowa wysyłka
Wsparcie techniczne do zakupionych produktów
Do porównania0
Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze F E80345 przeznaczone jest do kabli typu RG-6 Tri-Shield. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas. Złącze F MASTER E80345 posiada bardzo precyzyjny gwint co sprawia, że nie występują tutaj powszechnie znane problemy z zakręcaniem złącza na gniazdo. Złącze F MASTER E80345 dzięki zastosowaniu podwójnej kompresji dookolnej od strony kabla i uszczelce od strony złącza jest w pełni szczelne, co zabezpiecza urządzenia stosowane w instalacji przed wodą.
Złącze kompresyjne F MASTER E80345 przeznaczone jest na kable:
- RG-6 Cu Tri-Shield E1220_300
- RG-6 Cu Tri-Shield E1220_500
- TRISET-113 PE E1017_1
- TRISET-113 PE E1017_100
- TRISET-113 PE E1017_200
- TRISET-113 PE E1017_500
Do zaciśnięcia należy użyć zaciskarki do złącz kompresyjnych E80075.
Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza E8010.
Cechy wyróżniające:
- szerokie pasmo pracy
- wodoszczelność połączenia złącza z kablem
- bardzo małe tłumienie w całym paśmie pracy
- znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
- bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
- poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu - dwa pierścienie kompresyjne
- złącze stanowi monolit
- wymiarowo dopasowane jest do rodziny przewodów RG-6 Cu Tri-Shield
- konstrukcja tego złącza chroniona jest licznymi patentami
- przygotowanie kabla do zaciśnięcia (ściągnięcie izolacji) należy wykonać narzędziem E8010
- do przykręcania złącza do gniazda można stosować klucz 7/16"
- do zaciśnięcia należy użyć zaciskarki do złącz kompresyjnych E80075
- porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza
| Kod | E80345 |
| Impedancja [Ω] | 75 |
| Zakres częstotliwości [MHz] | 5-2400 |
| Typ złącza | F proste |
| Wielkość [mm] | 8.4 |
| Rodzaj montażu | Kompresja wzłużna |
| Lutowane | NIE |
| Montaż w obudowie | NIE |
| Materiał | Mosiądz 360 |
| Montaż zewnętrzny | TAK |
| Producent | MASTER |
| Ściągacz | E8003, E8010 |
| Zaciskacz | E80075, E80078 |
| Polecane przewody | E1220 |
| Przygotowanie przewodu [mm] | 6 - żyła centralna 6 - dielektryk 6 - ekran |
