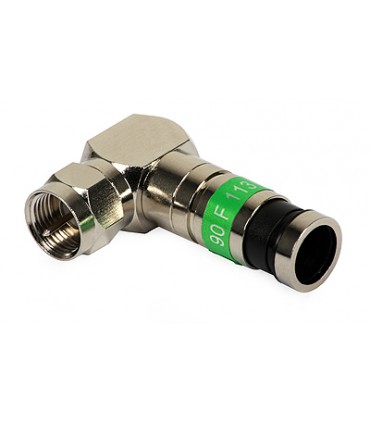

Złącze kompresyjne kątowe 90 F 113 MASTER na przewód Triset-113
Złącze kompresyjne kątowe 90 F 113 MASTER na przewód Triset-113

Złącze kompresyjne kątowe 90 F 113 MASTER na przewód Triset-113

Kod: E80348
Złącze kompresyjne F MASTER na przewód RG-6 Tri-Shield, TRISET PLUS
Złącze kompresyjne kątowe 90 QF 113 MASTER na przewód Triset-113
  • szerokie pasmo pracy
  • bardzo małe tłumienie w całym paśmie pracy
  • znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
  • bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
  • złącze stanowi monolit
  • wymiarowo dopasowane jest do rodziny przewodów TRISET-113
Czytaj więcej
3,65 zł netto
4,49 zł brutto
Natychmiastowa wysyłka
Kod QR
Udostępnij


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Ulubione0
Do porównania0
Add to wishlist
Opis
Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze kompresyjne kątowe 90 F 113 E80348 przeznaczone jest do kabli typu TRISET. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas. Złącze kątowe nakręcane 90 F 113 E80348 posiada bardzo precyzyjny gwint co sprawia, że nie występują tutaj powszechnie znane problemy z zakręcaniem złącza na gniazdo.
Złącze kompresyjne kątowe 90 F 113 E80348 przeznaczone jest na kable:

  • TRISET PROFI E1010_100
  • TRISET PROFI E1010_500
  • TRISET-113 E1015_1
  • TRISET-113 E1015_100
  • TRISET-113 E1015_200
  • TRISET-113 E1015_500
  • TRISET-113 PE E1017_1
  • TRISET-113 PE E1017_100
  • TRISET-113 PE E1017_200
  • TRISET-113 PE E1017_500
  • TRISET-113 HF E1019_500
Do zaciśnięcia należy użyć zaciskarki do złącz kątowych E80078.
Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza E8010.
Cechy wyróżniające:
  • szerokie pasmo pracy
  • bardzo małe tłumienie w całym paśmie pracy
  • znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
  • bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
  • złącze stanowi monolit
  • wymiarowo dopasowane jest do rodziny przewodów TRISET-113
  • konstrukcja tego złącza chroniona jest licznymi patentami
  • przygotowanie kabla do zaciśnięcia (ściągnięcie izolacji) należy wykonać narzędziem E8010
  • do zaciśnięcia należy użyć zaciskarki do złącz kątowych E80078
  • porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:
  • przygotować przewód odkrywając żyłę centralną na długości 8 +/-1.4 mm i dielektryk z oplotem na długości 6,4 mm
  • oplot należy wywinąć na oponę zewnętrzną
  • tak przygotowany przewód wsunąć do złącza
  • zacisnąć zaciskarką

Kod E80348
Impedancja [Ω]  75
Zakres częstotliwości [MHz]  5-2400
Typ złącza  F  kątowe
Wielkość [mm] 8.4
Rodzaj montażu  kompresja wzdłużna
Lutowane  NIE
Montaż w obudowie  NIE
Materiał Mosiądz 360
Montaż zewnętrzny  TAK
Producent  MASTER
Ściągacz   E8003, E8010
Zaciskacz  E80075, E80078
Polecane przewody  E1010, E1015, E1017, E1019
Przygotowanie przewodu [mm] 8 - żyła centralna
6.4 - dielektryk
6.4 - ekran
