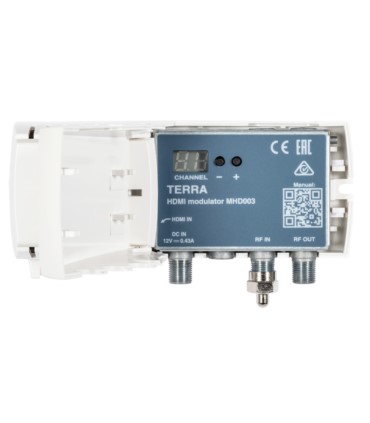

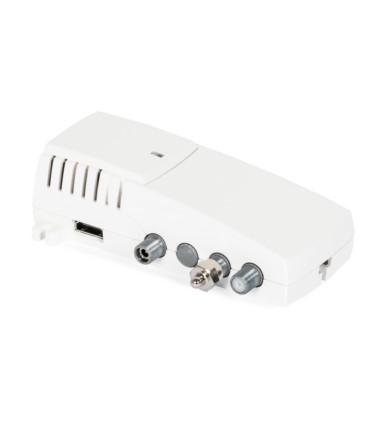

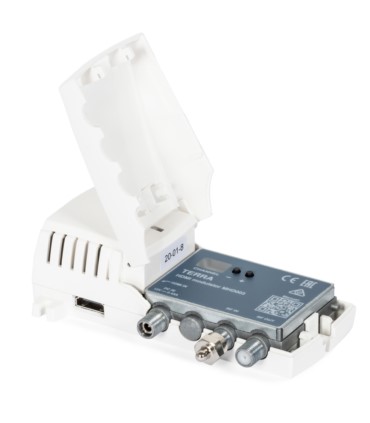

Wielofunkcyjny modulator MHD003P, który sygnał wejściowy w rozdzielczości Full HD podany na złączu HDMI moduluje w standardzie DVB-C QAM. Urządzenie posiada wejścia HDMI, RF IN oraz DC IN do podłączania zasilacza zewnętrznego.
Modulator jest urządzeniem jednokanałowym, co za tym idzie, mamy możliwość podłączenia do niego jedno źródło sygnału i zmodulowania go do postaci multipleksu DVB-C. Możliwości konfiguracyjne pozwalają na dołożenie strumienia do instalacji DVB-C, która już istnieje, w sposób wybrany przez administratora lub inwestora.
Urządzenia, które mogą stanowić źródło sygnału to: odtwarzacze multimedialne, odtwarzacze Blu-ray, rejestratory DVR, dekodery STB, czy komputery PC. Modulator zatem może posłużyć do dystrybucji treści najwyższej jakośco w standardzie DVB-C przy użyciu kabla koncentrycznego w instalacjach telewizyjnych oraz instalacjach monitoringu przemysłowego.
Ponadto urządzenie może stanowić alternatywę dla instalacji bazujących na rozgałęźnikach i przewodach HDMI.

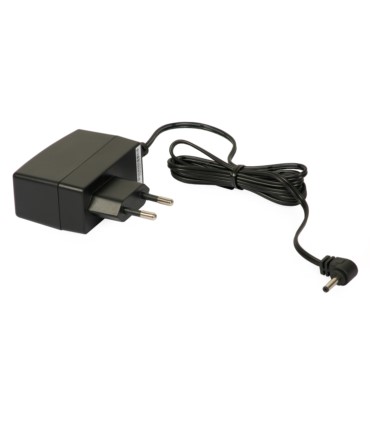

Modulator TERRA MHD003P posiada opcję konfiguracji przy użyciu przeglądarki internetowej Google Chrome (dla systemów Android i Windows) oraz aplikację WebBLE GreenParkSoftware dla systemu iOS (aplikacja płatna). Parowanie oraz nawiązywanie łączności pomiędzy urządzeniami (smartfon, tablet, laptop) a modulatorem realizowane jest bezprzewodowo. W celu włączenia komunikacji bezprzewodowej modulatorów należy w momencie wpięcia zasilacza do gniazda sieciowego 230 V AC przytrzymać jednocześnie przyciski "+" oraz "-" aż zacznie migać zielona dioda. Następnie uruchomić przeglądarkę Google Chrome i wpisać adres: mhd.mydtv.live.
|
Prosta i intuicyjna konfiguracja umożliwia szybkie ustawienie wymaganych parametrów modulatora. |
Dane techniczne:
Kod produktu | R86105 |
Seria | DVB-C |
Model | MHD003P |
Ilość kanałów | Jednokanałowy |
Zastosowanie | Wewnętrzny |
Ilość wejść | HDMI | 1 |
RF | 1 |
Ilość wyjść | RF | 1 |
Obsługa HDCP | Tak |
Kodowanie | MPEG-4 AVC/H.264, Baseline profile 4.0 |
Rozdzielczość | 1920x1080/30p |
Przepływność strumienia | 18...20 Mbit/s |
Sekcja modulatora |
Standard na wyjściu RF | DVB-C QAM |
Szybkość transmisji | 2...7,2 MS/s |
MER | >40 dB |
Zakres częstotliwości RF | 102...862 MHz |
Poziom wyjściowy RF | 60...90 dBμV |
Ogólne |
Konfiguracja | LCD+przyciski |
Konfiguracja przez bluetooth | Android | przeglądarka Google Chrome (http://mhd.mydtv.live) |
iOS | aplikacja WebBLE GreenParkSoftware |
Pobór mocy | 7 W |
Wymiary | 133x63x39 mm |
Temperatura pracy | 0...+40 ⁰C |
Masa | 0,2 kg |
