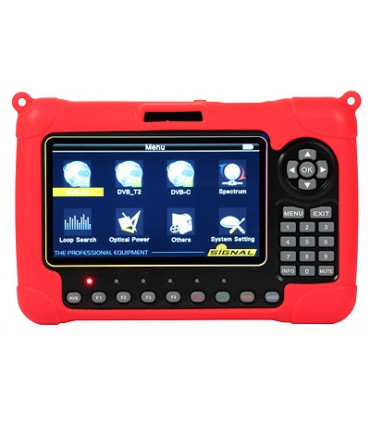

Miernik sygnału WS-6980 R10837 umożliwia pomiar sygnału satelitarnego DVB-S/DVB-S2 (HD), sygnału telewizji naziemnej DVB-T/DVB-T2 (HD) oraz kablowej DVB-C. Posiada kolorowy wyświetlacz LCD wykonany w technologii TFT i wielkości 7". Idealny do uruchamiania każdej instalacji TV/SAT. Pozwala na ustawienie dowolnej anteny telewizji naziemnej oraz satelitarnej, strojenie filtrów, dobór wzmacniaczy itd. Wbudowany tuner umożliwia stały podgląd ustawianego kanału. Podgląd kanałów na ekranie oraz intuicyjna obsługa gwarantują szybką realizację każdej instalacji. Niewątpliwą zaletą urządzenia jest przejrzyste menu, które ułatwia prace osobom nieposiadającym dużego doświadczenia w tej dziedzinie. Ponadto, zewnętrzne wejście oraz wyjście HDMI umożliwia podłączenie źródła sygnału oraz wyświetlenie obrazu na TV. Urządzenie pozwala na pomiar takich parametrów jak: poziom sygnału wyrażany w dBμV, C/N, MER. Podłączając światłowód do portu optycznego przyrządu, mierzy się moc optyczną sygnału dla wybranej długości fali. W komplecie znajduje się ładowarka samochodowa.
Cechy wyróżniające:
- pomiar sygnałów DVB-T/T2/C oraz DVB-S/S2 (w pełni kompatybilny z MPEG-2/MPEG-4)
- obsługa DVB-T2 z H.265
- podgląd odbieranego kanału na wyświetlaczu LCD wielkości 7"
- wbudowany dekoder wideo: MPEG-2/H.264/H.265
- pomiar mocy optycznej
- funkcja kompasu
- wskazanie siły i jakości sygnału
- procentowe wskazanie jakości sygnału
- miernik mocy optycznej
- pomiar wszelkich niezbędnych parametrów sygnału takich jak: poziom sygnału wyrażany w dBμV, C/N, BER, MER
- analizator widma sygnału
- wykres konstelacji
- sygnał dźwiękowy znalezienia satelity (możliwość wyłączenia)
- ładowarka samochodowa w komplecie
- akumulator Li-On 7.4 V/5000 mAh
- możliwość edycji satelity, transpondera, częstotliwości
- obsługa DiSEqC: 1.0, 1.1,1.2, 0/22 kHz Tone, Unicable (dSCR)
- złącze USB (obsługiwany format pliku: wma,mp3,mp4,avi,jpg,jpeg,bmp,img)
- zabezpieczenie przed zwarciem w torze satelitarnym (LNB)
| Nazwa |
WS-6980 |
| Kod |
R10837 |
| Obsługiwane standardy |
DVB-T/T2, DVB-S/S2, DVB-C |
| Tuner |
DVB-S/S2 |
| Złącze |
gniazdo F |
| Zakres częstotliwości [MHz] |
950 - 2150 |
| Poziom sygnału (wej.) [dBm] |
-65...-25 |
| Zasilanie LNB |
13 / 18 V max. 400 mA |
| Sygnały sterujące |
0/22 kHz, DiSEqC 1.0, 1.1, 1.2 Unicable (dSCR) |
| Demodulacja |
QPSK, 8PSK,16APSK |
| Symbol rate [Ms/s] |
2...45 |
| Tuner |
DVB-T/T2/C |
| Złącze |
gniazdo IEC |
| Zakres częstotliwości [MHz] |
48 - 862 |
| Poziom sygnału (wej.) [dBm] |
-79,5...-35 |
| Zasilenie anteny |
5 V/12 V/24 V max. 100 mA |
| Demodulator |
QPSK,16QAM.64QAM,256QAM |
| Złącze optyczne |
FC/PC |
| Długość fali [nm] |
850,1300, 1310, 1490, 1550, 1625 |
| Zakres pomiaru syg. optycznego [dBm] |
-40...+23 |
| Właściwości |
Ogólne |
| Wyświetlacz |
TFT 800x480 pikseli |
| Mikroprocesor |
NOVATEK |
| Częstotliwość zegara [MHz] |
500 |
| Pamięć SDRAM |
1GB DDR3 |
| Obszar roboczy LCD [mm] |
154 x 85 |
| Video dekoder |
MPEG-2 MP@HL, MPEG-1,MPEG‐4 ASP@L5 HD,
H.264 MP&HP@L4,HW JPEG, H.265 |
| Format |
4:3,16:9 |
| Audio dekoder |
MPEG-1 Layer I/II, MPEG-2 Layer I/II |

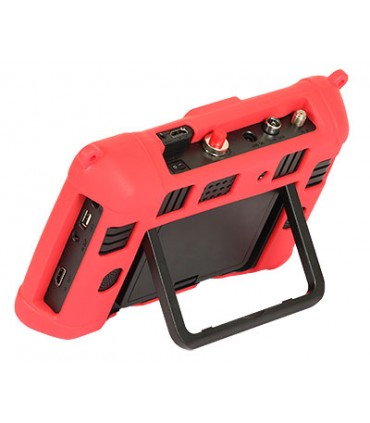

| Złącza |
USB, wej./wyj. HDMI, wej./wyj. AV |
| Akumulator |
Li-Ion 7.4 V/5000 mAh (gwarancja: 12 miesięcy)
Gwarancja obejmuje tylko wady fabryczne. |
| Pobór mocy |
max. 10 W |
| Masa [kg] |
1 |
| Wymiary [cm] |
25x16,5x4 |

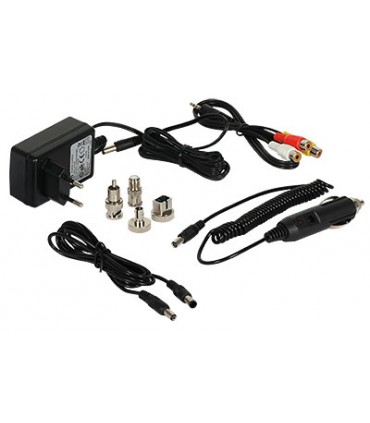

| Akcesoria |
ładowarka sieciowa
ładowarka samochodowa DC 12 V/1,5 A |
