Najnowsza generacja multiswitchy Signal pozwala realizować instalacje RTV/SAT w domkach jednorodzinnych czy małych budynkach mieszkalnych i biurowych. Multiswitche są zaprojektowane do pracy wewnątrz budynku. Przełączniki wielozakresowe przeznaczone są do instalacji bazujących na topologii gwiazdy. W tego typu systemach przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Wysoka separacja wyjść (brak przesłuchów między pasmami i polaryzacjami) oraz wbudowana prekorekcja charakterystyki kabla pozwala wyeliminować wpływ tłumienności kabla rosnącej wraz z częstotliwością.
Przełącznik został wyposażony w bierny tor telewizji naziemnej, dlatego zalecane jest zastosowanie przedwzmacniacza antenowego lub wzmacniacza, który skompensuje tłumienie multiswitcha (14 dB) i elementów biernych w instalacji (przewodu, gniazd, złączy) w torze telewizji naziemnej. W celu dobrego dobrania wzmacniacza należy również uwzględnić poziom sygnału z nadajnika (moc i wysokość zawieszenia nadajnika, odległość do punktu odbioru, zysk anteny, ukształtowanie terenu między nadajnikiem a odbiornikiem).
Multiswitch został wyposażony we włącznik napięcia 12 V w torze antenowym. Aby zasilić wzmacniacz, należy go ustawić do pozycji "ON". Jeżeli zostanie zastosowany wzmacniacz z własnym zasilaniem, np. AWS 1/1 F B1216 (z regulacją wzmocnienia), należy pozostawić przełącznik w pozycji "OFF".
W multiswitch i zasilacz wbudowane zostały w kontrolki LED pozwalające na sprawdzenie stanu zasilania. Przy poprawnej pracy oba wskaźniki powinny świecić.
Jeżeli po podłączeniu anteny naziemnej i włączeniu zasilania diody na zasilaczu i multiswitchu mrugają, świadczy to o zwarciu w torze anteny naziemnej. Taka sytuacja może być spowodowana włączeniem zasilana w torze naziemnym przy antenie bez wzmacniacza lub złym zarobieniem złączy (zwarciem pomiędzy przewodem centralnym a oplotem ekranu kabla). Należy wtedy niezwłocznie wyłączyć napięcie i usunąć przyczynę problemu.
Zastosowanie oddzielnego wzmacniacza ma następujące zalety:
- optymalizacja kosztu instalacji
- dobór najbardziej dopasowanego wzmacniacza
- zasilenie wzmacniacza z multiswitcha

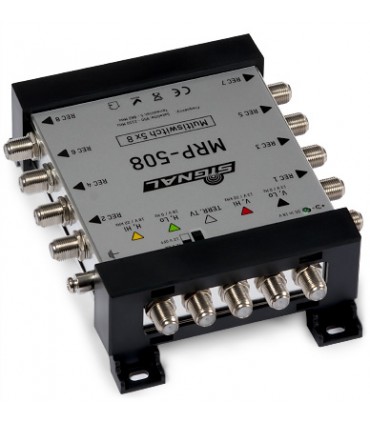

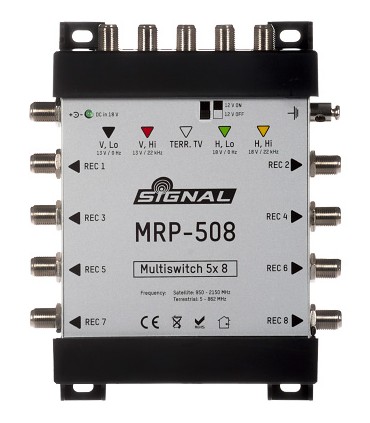

Urządzenieumożliwia przekazanie sygnału z jednego satelity oraz telewizji naziemnej i radia FM maksymalnie do ośmiu gniazd. Możemy je zatem podłączyć do ośmiu jednogłowicowych tunerów satelitarnych. Jeżeli tuner posiada dysk twardy (PVR), to dla jego potrzeb zarezerwować należy dwa wyjścia multiswitcha. Niewykorzystane wyjścia multiswitcha należy obciążyć rezystorem 75 Om R66205.
- multiswitch radialny
- wejścia: 4 z konwertera quatro, 1 naziemna DVB-T
- wyjścia: 8 do tunerów SAT
- pasywny tor FM/DVB-T wyposażony w przełącznik On/Off 12V DC
- separacja pomiędzy wejściami większa niż 25 dB
- wysoka separacja wyjść 30 dB (brak przesłuchów między pasmami i polaryzacjami)
- prekorekcja charakterystyki kabla
- bardzo wysoki poziom wejściowy 105 dBμV
- wysoki poziom wyjściowy: 100 dBμV
- kontrolki napięcia zasilacza i multiswitcha (prosta diagnostyka braku zasilania lub zwarcia w torze naziemnym)
- przyłącze uziemienia
- kompaktowe wymiary 146×120×42 mm

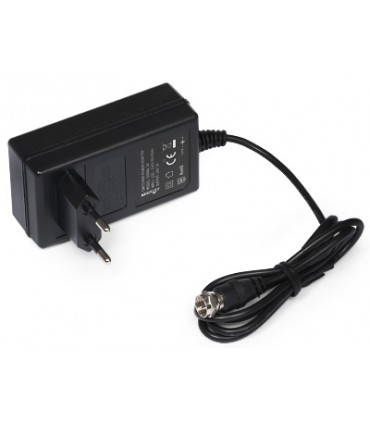

- zewnętrzny zasilacz DC 18 V 1 A
| Kod |
R68508 |
| Wejścia |
4xSAT
1xFM/DVB-T |
| Wyjścia |
8 |
| Zakres częstotliwości [MHz] |
Terr: 5-862
Sat: 950-2150 |
| Tłumienie [dB] |
FM/DVB-T |
14±1.5 |
| SAT |
3 |
| Straty odbiciowe [dB] |
FM/DVB-T |
8 |
| SAT |
10 |
| Separacja [dB] |
polaryzacyjna H/V |
25 |
| między wejściami |
30 |
| wyjść |
FM/DVB-T |
22 |
| SAT |
28 |
| Poziom wejściowy [dBμV] |
105 |
| Poziom wyjściowy [dBμV] |
100 |
| Zasilanie przedwzmacniacza [V/mA] |
12/250 max |
| Zasilanie |
Wej: 90-264 V Wyj:18V 1A |
| Zakres temperatur pracy [ºC] |
-20...+50 |
| Wymiary [mm] |
146×120×42 |
