Multiswitche serii MV zostały zaprojektowane w sposób pozwalający na pracę w średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT. Znajdą także zastosowanie w mniejszych instalacjach domowych.

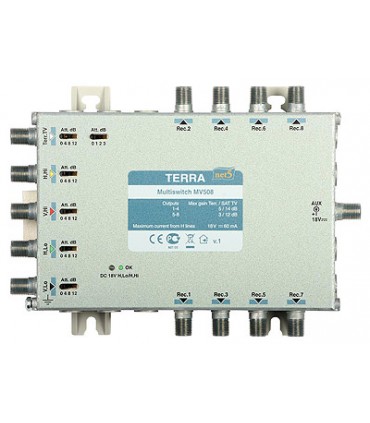

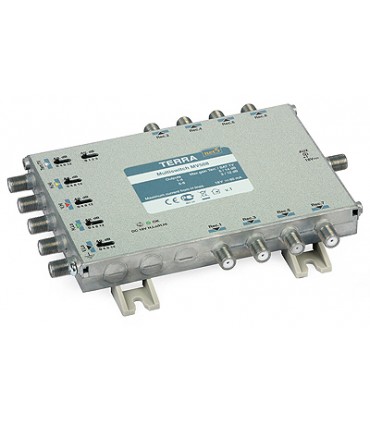

Multiswitch MV-508 R70708 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T odbywa się za pomocą przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w porównaniu do rozwiązań tradycyjnych, bazujących na potencjometrach.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego, wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych oraz stopniowanie tłumienia na wyjściach multiswitcha pozwala na budowanie dużych instalacji, w których długość przyłączy abonenckich sięgać może nawet 80m.
Urządzenie można zasilić poprzez zastosowanie wzmacniacza magistrali SA-51 R70501 lub z podłączonego lokalnie zasilacza R71465. Z jednego źródła możliwe jest zasilanie większej liczby urządzeń (maksymalny pobór prądu przez multiswitch 100mA).
- multiswitch radialny
- wbudowana prekorekcja charakterystyki kabla
- grupowanie wyjść pod względem poziomu wyjściowego
- separacja pomiędzy wejściami większa niż 30 dB
- aktywny tor sygnału naziemnego
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
| Nazwa |
MV-508 |
MV-512 |
MV-516 |
| Kod |
R70708 |
R70712 |
R70716 |
| Ilość wejść |
5 |
5 |
5 |
| Ilość wyjść |
8 |
12 |
16 |
| Pasmo pracy [MHz] |
SAT |
950 - 2400 |
| DVB-T/Radio |
47 - 790 |
| Wzmocnienie (prekorekcja ch-ki tłumienia przewodu) [dB] |
SAT |
wyjścia 1-4 |
5...14 |
| wyjścia 5-8 |
4...12 |
| wyjścia 9-12 |
- |
3...10 |
| wyjścia 13-16 |
- |
2...8 |
| DVB-T/Radio |
wyjścia 1-4 |
-1...5 |
| wyjścia 5-8 |
-2...3 |
| wyjścia 9-12 |
- |
-3...1 |
| wyjścia 13-16 |
- |
-4...-1 |
| Regulacja wzmocnienia [dB] |
SAT |
12, krok 4dB |
| DVB-T/Radio |
15, krok 1dB |
| Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] |
105 |
| Max. poziom sygnału TV naziemnej (IMD3=60dB)* [dBμV] |
wyjścia 1-4 |
88 |
| wyjścia 5-8 |
86 |
| wyjścia 9-12 |
- |
84 |
| wyjścia 13-16 |
- |
82 |
| Separacja wejść SAT [dB] |
> 30 |
| Separacja wyjść [dB] |
pasmo SAT |
> 30 |
| pasmo DVB-T |
> 35 |
| Klasa ekranowania |
A |
| Pobór prądu z odbiornika [mA] |
< 65 |
| Maksymalny pobór prądu z linii H oraz zewnętrznego źródła zasilania |
18V 100mA |
| Sygnały sterujące |
14/18V, 0/22kHz |
| Zakres temperatur pracy [ºC] |
-20...+50 |
| Wymiary [mm] |
187x135x30 |
227x135x30 |
267x135x30 |
| Masa [kg] |
0,6 |
0,7 |
0,9 |
*dla 2 nośnych
