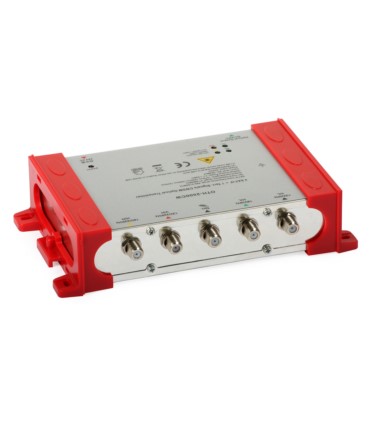

Nadajnik optyczny OTH-2500CW umożliwiający wprowadzenie do instalacji światłowodowej sygnałów DVB-S/S2, DVB-T/T2, DAB, FM.
• Jednomodowy światłowód
• Optyczna moc wyjściowa: 4x 3 dBm
• Okna transmisyjne: VL - 1510 nm, HL-1530 nm, VH+Terr - 1550 nm, HH - 1570 nm
• Dystrybucja sygnałów SAT+DVB-T do max. 32 punktów odbiorczych.
• Zamiana sygnału z konwertera quatro oraz anteny DVB-T na światłowód
Sprawdzony sprzęt polskiej dystrybucji
Natychmiastowa wysyłka
Wsparcie techniczne do zakupionych produktów

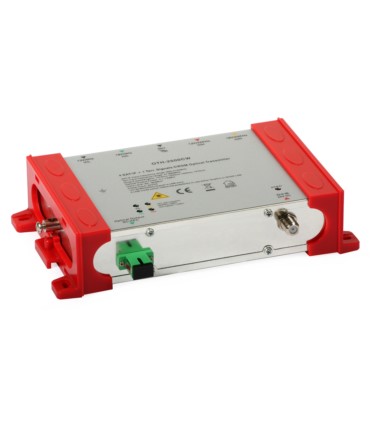

Nadajnik optyczny OTH-2500CW A9810 pozwala na wprowadzenie sygnału satelitarnego do instalacji światłowodowej (z konwertera quad, quatro) oraz sygnałów naziemnej telewizji cyfrowej DVB-T, radia DAB oraz radia FM (wcześniej zastosować należy zwrotnicę antenową sumującą te sygnały) w technologii CWDM (ang. Coarse Wavelength Division Multiplexing), pozwalającej na zwielokrotnianie ilości fal nośnych w jednym włóknie światłowodowym. Wbudowany multiplekser WDM pozwala na transmisję w jednym oknie transmisyjnym, wykorzystując 4 układy transmisyjne (VL - 1510 nm, HL-1530 nm, VH+Terr - 1550 nm, HH- 1570 nm). Dzięki temu transmitowany jest sygnał o znakomitej jakości. Nadajnik optyczny OTH-2500CW A9810 został wyposażony w wyjście optyczne (moc wyjściowa 4 x 3 dBm) zakończone złączem typu SC/APC, umożliwiając dystrybucję sygnału do 32 punktów odbiorczych (konwerterów ORH-2500CW QUATRO z DVB-T A9812), rozlokowanych w promieniu 10 km. Dokładną liczbę punktów odbiorczych oraz ich maksymalną odległość od źródła sygnału można obliczyć wykonując bilans tłumienia toru optycznego z uwzględnieniem budżetu mocy optycznej.
Cechy wyróżniające:
- okablowanie światłowodowe,
- jeden kabel światłowodowy zamiast 5 lub 9 kablowej magistrali,
- do transmisji używany jest światłowód jednomodowy,
- klasyczny konwerter satelitarny QUAD lub QUATRO, przeznaczony do instalacji satelitarnych i ułatwiający ustawienie anteny,
- nadajnik optyczny nie musi być instalowany bezpośrednio przy zestawie antenowym,
- w każdym punkcie odbiorczym można zamontować odbiornik typu QUATRO i jeden bądź więcej multiswitchy, połączonych do sieci lokalnej. W jednej instalacji może więc znajdować się więcej niż tysiąc gniazd (tunerów),
- Przykład optycznej instalacji SMATV.
Dane techniczne:
Kod produktu | A9810 | |
Rodzaj produktu | Nadajnik optyczny | |
Nazwa | OTH-2500CW | |
Rodzaj sygnału | RTV/SAT | |
Parametry wejścia — sygnał RF | ||
Typ złącza | F | |
Rodzaj wejść | 4x SAT: VL/VH/HL/HH, 1x DVB-T/T2 | |
Zakres częstotliwości | 47...2150 MHs | |
Poziom sygnału | 65...85 dBµV | |
Impedencja wejściowa | 75 ꭥ | |
Parametry wyjścia — sygnał optyczny | ||
Typ złącza | SC/APC | |
Laser | długość fali [nm] | 1510 (VL), 1530 (HL), 1550 (VH + Terr), 1570 (HH) |
moc | 9 dBm | |
Ilość wyjść optycznych | 1 szt. | |
Pozostałe parametry | ||
Napięcie zasilania | DC 20 V | |
Pobór prądu | 0,75 A | |
Zakres temperatury pracy | -10...+40 °C | |
Wymiary | 195x128x40 mm |
