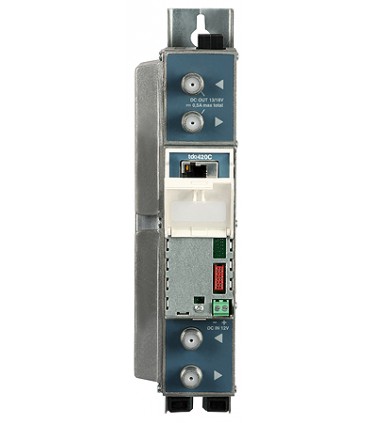

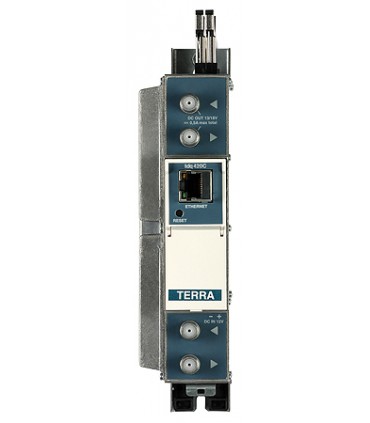

Transmodulator DVB-S/S2 (8PSK, QPSK) - 2xDVB-C (QAM) TDQ-420C z podwójnym gniazdem CI TERRA

Kod: R81639
  • wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym
  • prosty interfejs sterowania za pomocą portu RJ-45
  • urządzenie wyposażone w 2 porty CI-dekodowanie kanałów płatnych (multidescrambling)
  • funkcja AGC
Czytaj więcej
2 134,10 zł netto
2 624,94 zł brutto


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Do porównania0
Opis
Transmodulator TDQ-420C R81639 jest urządzeniem pozwalającym na przesyłanie i zarządzanie ofertą telewizji satelitarnej we własnej instalacji telewizyjnej. Moduł TDQ-420C R81639 służy do zamiany sygnału DVB-S/S2 (8PSK/QPSK) na sygnał DVB-C (QAM). Urządzenie pozwala odbierać kanały niekodowane oraz kodowane (kompatybilny z CAM CI). Jeden panel TDQ-420C R81639 odbiera cały pakiet sygnałów z dwóch transponderów satelitarnych oraz tworzy dwa sąsiednie multipleksy DVB-C o maksymalnej przepustowości wynoszącej, zgodnie ze standardem, 53 Mbit/s (brak filtrowania PID-ów). Przekłada się to w praktyce na 8 kanałów standardowej rozdzielczości SD lub 4-5 kanały wysokiej rozdzielczości HD dla każdego z multipleksów. Administrator systemu wybiera interesujące go kanały z danego strumienia satelitarnego, po czym tworzy dwa multipleksy DVB-C. Istnieje możliwość stworzenia jednego multipleksu DVB-C z dwóch różnych transponderów satelitarnych, a następnie zdekodowanie kanałów płatnych dla nowo utworzonej paczki DVB-C. Dokonując remultipleksacji strumieni, należy pamiętać o zachowaniu 10% marginesu bezpieczeństwa przy wyznaczaniu maksymalnej przepływności dla całego multipleksu (przy optymalnych ustawieniach przepływność multipleksu nie powinna przekraczać 50Mbit/s). W przypadku przekroczenia wartości granicznej, możliwe jest podanie sygnału na kolejne moduły TDQ-420C R81639. Dostępny na wyjściu cyfrowy sygnał DVB-C QAM dostarczany do odbiorników końcowych – najczęściej z użyciem rozgałęźników/odgałęźników. Takie rozwiązanie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, przesyłających wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD.

Do zaprogramowania TDQ-420C R81639 nie jest potrzebny żaden programator, a konfiguracja modułu odbywa się z poziomu przeglądarki internetowej poprzez port RJ-45.
Panel TDQ-420C R81639 posiada podwójne złącze CI (ang. Common Interface), do którego, w przypadku odbioru programów kodowanych, należy zamontować odpowiedni (do systemu kodowania wybranego transpondera) moduł warunkowego dostępu. Umieszczona w nim karta rozkodowuje sygnał z wybranych kanałów danego transpondera satelitarnego.
Transmodulator kompatybilny tylko z modułem CAM CI (brak wsparcia dla CI+).
Główną zaletą prezentowanego rozwiązania jest możliwość integracji transmodulatora z innymi elementami, na przykład:
  • streamerami IPTV, umożliwiającymi przesyłanie i zarządzanie ofertą telewizji satelitarnej, naziemnej oraz kablowej DVB poprzez sieć Ethernet (LAN) bazującej na skrętce komputerowej,
  • transmiterami optycznymi - transmisja sygnałów telewizyjnych przy wykorzystaniu medium światłowodowego,
  • urządzeniami przeznaczonymi do odbioru i obróbki sygnałów telewizyjnych (wzmacniacze kanałowe i szerokopasmowe, modulatory analogowe i cyfrowe).

Cechy wyróżniające:
  • konwersja sygnałów DVB-S/S2 do standardu DVB-C QAM
  • konwersja całego pakietu sygnałów z dwóch transponderów satelitarnych do 2 sąsiednich multipleksów DVB-C
  • możliwość stworzenia jednego multipleksu DVB-C z dwóch różnych transponderów satelitarnych
  • wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym
  • prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji
  • urządzenie wyposażone w 2 porty CI-dekodowanie kanałów płatnych (multidescrambling)
  • zarządzanie przez Internet
  • odczytanie historii zdarzeń (logów) z panelu
  • funkcja AGC (automatyczna kontrola wzmocnienia sygnału)

Kod  R81639
Liczba obsługiwanych transponderów 2
Wejście RF Częstotliwość [MHz]          950 - 2150
Zasilanie LNB/Sterowanie    0/14/18 V & 500 mA max. DiSEqC 1.0,
 EN50607, EN50494
Poziom/Imp. [dBμV/Ω]  45 - 85 / 75
Wzm. pętli syg.[dB]  -1 ± 1
Standard DVB-S DVB-S/2
Modulacja  QPSK QPSK, 8PSK,
APSK 8/16/32
Symbol rate [Ms/s]  2...45 2...45
FEC 1/2, 2/3, 3/4, 5/6, 7/8 QPSK: 1/2, 3/5, 2/3,  3/4,
4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4,
5/6, 8/9, 9/10
Współ. Roll of [%]  35 20, 25, 35
Wyjście RF

Częstotliwość [MHz]  100...858, krok 100 kHz
Poziom/Imp. [dBμV/Ω]  90 ± 2 / 75
Spurious level [dB]  < -60
Tłumienie [dB]  ≤ 2,5 dB
MER  ≥ 40 dB
Modulacja QAM16, QAM32, QAM64, QAM128, QAM256
Szerokość kanału [MHz]/
Symbol rate [MS/s]
4...8.3/
3.5...7.2
Interwał bezpieczeństwa  1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Tryb FFT 2K
Regulacja poz.wyj. [dB]  0...-15 z krokiem 1
Parametry
Transport  Stream
Max. bitrate [kb/s] 53000
Max. liczba PID-ów  brak filtrowania
Ogólne Pętla RF(zakres/tłumienie)  47-862 MHz / ≤ 2.5 dB
RJ45 Ethernet  standard IEE802.3 10/100 Base T
Zasilanie [V/A]  12 / 0,55
Temp. pracy [ºC]  0...50
Wymiary[mm]/Masa [kg]  48.5x198x112/0.9
