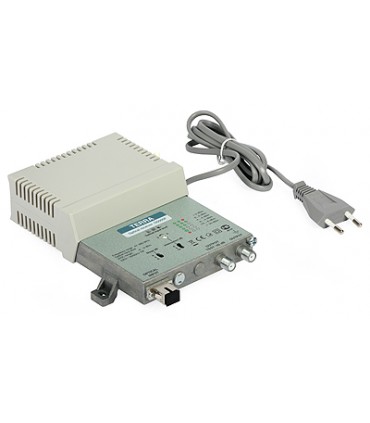

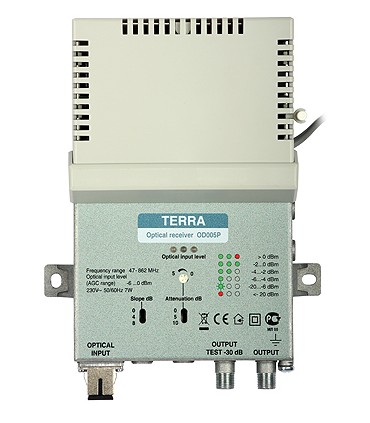

Węzeł optyczny OD-005P R81760 jest przystosowany do tworzenia instalacji przy zastosowaniu technologi światłowodowej. W oparciu o niego można skonstruować instalacje, umożliwiające przesył sygnału naziemnego DVB-T oraz radiowego FM/DAB. Tego typu technologia charakteryzuje się niskim tłumieniem, małymi zakłóceniami, a co najważniejsze, pozwala realizować transmisję sygnału na duże odległości.
Węzeł optyczny OD-005P R81760 jest urządzeniem przeznaczonym do zamiany sygnału optycznego na sygnał elektryczny. Ze względu na swoje niewielkie wymiary, odlewną obudowę oraz odpowiednie parametry, OD-005P R81760 dedykowany jest do instalacji abonenckich FTTH. Urządzenie może być stosowane w komplecie z nadajnikiem mo418 4D31 R82522.
Urządzenie cechuje duża czułość, mieszcząca się w granicach -6...0 dBm. Pozwala to na racjonalne budowanie sieci światłowodowej, tzn. użycie nadajnika o mniejszej mocy. Maksymalny poziom wyjściowy, wynoszący 107 dBµV, daje możliwość podziału sygnału cyfrowego przy pomocy pasywnych rozgałęźników/odgałęźników na kilkadziesiąt odbiorników bez potrzeby montowania dodatkowego wzmacniacza.
- kompaktowe wymiary
- odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia
- pasmo wyjściowe 47-862 MHz
- mikroprocesorowa AGC (automatyczna regulacja wzmocnienia) bazująca na poziomie sygnału optycznego
- złącza: optyczne: SC/APC; wyjściowe RF: F żeńskie
| Kod |
R81760 |
|
Wejście optyczne
|
Zakres obsługiwanych długości fali |
1100-1600 nm |
| Czułość (zakres AGC) |
-6 ... 0 dBm |
| Gęstość widmowa szumów |
≤ 6.5 pA/sqrt(Hz) |
| Optyczne tłumienie odbić |
> 40 dB |
| Wyjście RF |
Zakres częstotliwości wyjściowych |
47-862 MHz |
| Impedancja wyjściowa |
75Ω |
| Tłumienia odbić |
≥ 14 dB/40 MHz -1.5 dB/oct |
| Odpowiedź częstotliwościowa |
± 0.75 dB |
| Wyjście testowe |
- 30 dB ± 0.7 dB |
| Poziom wyj. (AGC, 4,9%OMI ) |
106 dBµV |
| Poziom wyj. CTB (EN50083-3) |
107 dBµV |
| Poziom wyj. CSO (EN50083-3) |
107 dBµV |
| Regulacja tłumienia |
0...-15 dB |
| Międzystopniowa korekta charakterystyki |
0/4/8 dB |
| Zasilanie |
AC 230V, 50/60Hz |
| Moc |
7 W |
| Złącze optyczne |
SC/APC |
| Złącze wyjściowe |
F |
| Zakres temperatur pracy |
-20...+50 oC |
| Wymiary |
136x180x52 mm |
| Masa |
0,7kg |
