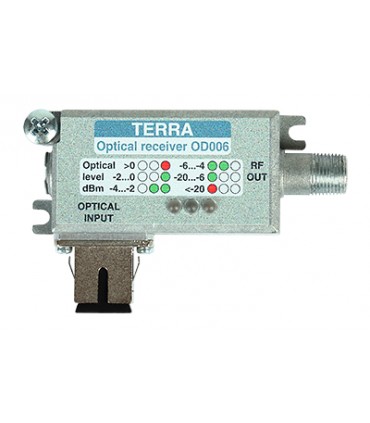

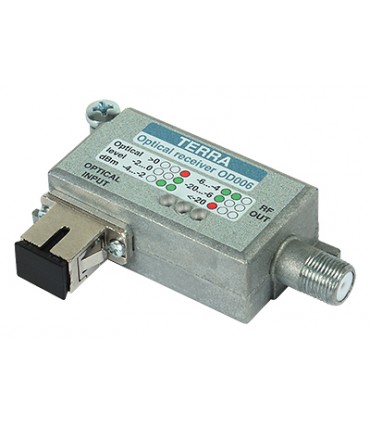

Węzeł optyczny OD-006 R81762 jest przystosowany do tworzenia instalacji przy zastosowaniu technologi światłowodowej. W oparciu o niego można skonstruować instalacje, umożliwiające przesył sygnału naziemnego DVB-T oraz radiowego FM/DAB. Tego typu technologia charakteryzuje się niskim tłumieniem, małymi zakłóceniami, a co najważniejsze, pozwala realizować transmisję sygnału na duże odległości.
Węzeł optyczny OD-006 R81762 jest urządzeniem przeznaczonym do zamiany sygnału optycznego na sygnał elektryczny. Ze względu na swoje niewielkie wymiary, odlewną obudowę oraz odpowiednie parametry, OD-006 R81762 dedykowany jest do małych i średnich instalacji abonenckich FTTH (mieszkanie, apartament, biuro lub niewielki domek jednorodzinny).
Urządzenie cechuje duża częstotliwość, mieszcząca się w granicach -6...0 dBm. Maksymalny poziom wyjściowy, wynoszący 80 dBµV, daje możliwość podziału sygnału cyfrowego przy pomocy pasywnych rozgałęźników/odgałęźników na kilkadziesiąt odbiorników bez potrzeby montowania dodatkowego wzmacniacza.
- kompaktowe wymiary
- odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia
- pasmo wyjściowe 47-1006 MHz
- mikroprocesorowa AGC (automatyczna regulacja wzmocnienia) bazująca na poziomie sygnału optycznego
- złącza: optyczne: SC/APC; wyjściowe RF: F żeńskie
|
Kod
|
R81762
|
|
Wejście optyczne
|
Zakres obsługiwanych długości fali
|
1100-1600 nm
|
|
Czułość (zakres AGC)
|
-6 ... 0 dBm
|
|
Gęstość widmowa szumów
|
≤ 6.5 pA/sqrt(Hz)
|
|
Optyczne tłumienie odbić
|
> 40 dB
|
|
Wyjście RF
|
Zakres częstotliwości wyjściowych
|
47-1006 MHz
|
|
Impedancja wyjściowa
|
75Ω
|
|
Tłumienia odbić
|
≥ 14 dB/40 MHz -1.5 dB/oct
|
|
Odpowiedź częstotliwościowa
|
± 0.75 dB
|
|
|
|
Poziom wyj. (AGC, 4,9%OMI )
|
80 dBµV
|
|
|
|
|
Poziom wyj. CTB (EN50083-3)
|
80 dBµV
|
|
Poziom wyj. CSO (EN50083-3)
|
80 dBµV
|
|

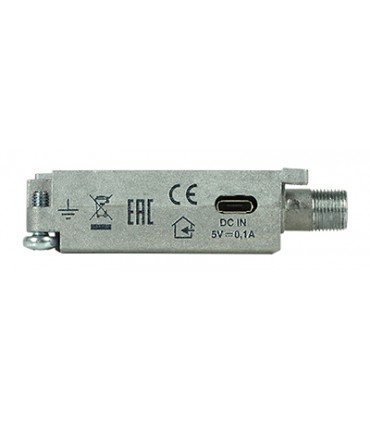

Zasilanie
|
DC 5V/0.1 A
|
|
Złącze optyczne
|
SC/APC
|
|
Złącze wyjściowe
|
F
|
|
Zakres temperatur pracy
|
-20...+50 oC
|
|
Wymiary
|
72x53x19 mm
|
|
Masa
|
0,10kg
|
