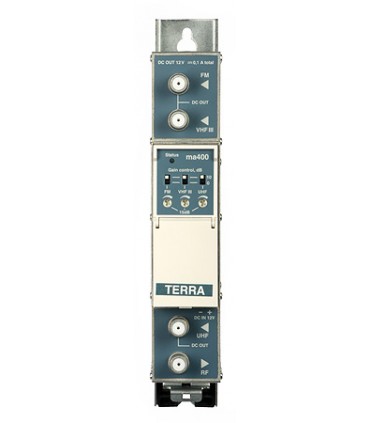

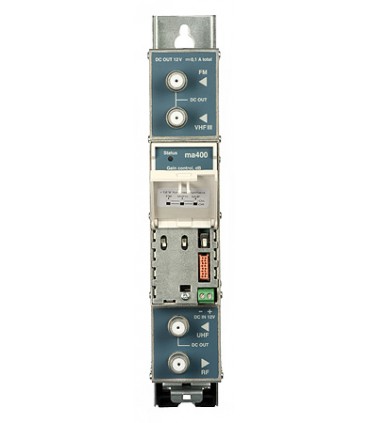

Wzmacniacz ma400 R82520 to najwyższej klasy urządzenie stworzone do wzmacniania sygnałów z pasm FM, VHF oraz UHF. Sygnały takie mogą być następnie dystrybuowane w dużych, zbiorczych instalacjach telewizji naziemnej - w budynkach wielorodzinnych, hotelach, obiektach użyteczności publicznej, itd. Wysoki poziom wyjściowy równy 118 dBuV oraz wzmocnienie wynoszące 30 dB, umożliwiają realizację nawet najbardziej rozbudowanych projektów.
Urządzenie współpracuje ze wzmacniaczami kanałowymi at420 R82510 oraz modulatorami mt420 R82515.
Wzmacniacz został wyposażony w trzy potencjometry, pozwalające zredukować poziom sygnału w każdym z trzech pasm.
Dodatkowo, dzięki dodatkowym przełącznikom, możliwe jest szybkie i precyzyjne stłumienie sygnału o 10 dB.
Wzmacniacz ma400 ma możliwość zasilania przedwzmacniaczy antenowych (w każdym torze). Sam zasilany jest napięciem 12V przy poborze prądu równym 0.48 A. Pojedynczy wzmacniacz może być zasilony z dowolnego zasilacza o podanej wydajności prądowej i napięciu wyjściowym. Większą liczbę urządzeń zaleca się zasilać z przeznaczonego do tego wzmacniacza DR-60-12 R82532.

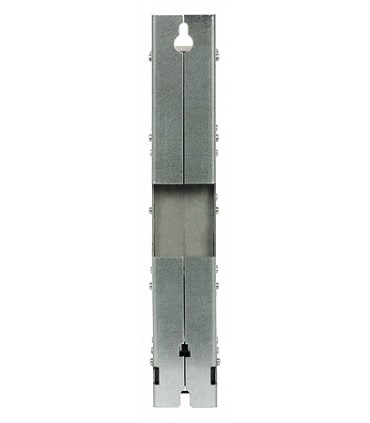

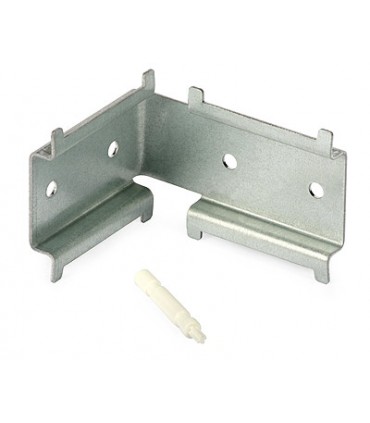

Urządzenie dostosowane jest zarówno do samodzielnego montażu bezpośrednio na ścianie (akcesoria w komplecie), jak i do montażu na uniwersalnej szynie DIN R82538 pasującej do wszystkich szaf typu RACK.
Przykładowa realizacja układu wzmacniaczy i modulatorów. Ze względu na zapewnienie maksymalnej stabilności pracy układu, liczba modułów po każdej stronie zasilacza nie powinna przekraczać 4 sztuk.
- Trzy niezależne tory wzmacniające dla FM, VHF&DAB, UHF
- osobne wejścia
- osobna płynna regulacja wzmocnienia -15...0 dB
- osobne tłumiki -10/0 dB
- osobne zasilanie przedwzmacniacza DC 12V 0,1 A
- Wzmocnienie 30 dB
- Maksymalny poziom sygnału IMD3 VHF 116; UHF 118 dBμV
- Montaż na szynie DIN, także w szafie RACK 19"
| Kod |
R82520 |
| Wzmocnienie [dB] |
FM (88-108 MHz) |
30 |
| VHFIII (174-260 MHz) |
30 |
| UHF (470-862 MHz) |
30 |
| Liczba wejść |
3 |
| Współczynnik szumów [dB] |
VHF < 7; UHF < 5 |
| Maksymalny poziom wyjściowy IMD3 [dBμV] |
VHF 116; UHF 118 |
| Reg. wzmocnienia [dB] |
potencjometr |
0...-15 |
| przełącznik |
0/-10 |
| Tłumienie odbić [dB] |
> 10 |
| Zasilanie przedwzmacniaczy |
12V/0,1A max |
| Zasilanie [V] |
DC 12 |
| Pobór prądu [A] |
0,48 |
| Zakres temperatur pracy [ºC] |
0...+50 |
| Wymiary [mm] |
198x107,5x36 |
| Masa [kg] |
0,9 |
