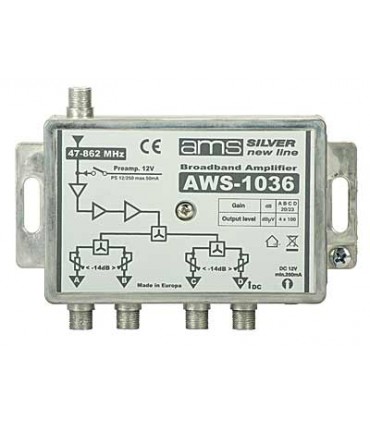

Wzmacniacz AWS-1036 jest przeznaczony do pracy w instalacjach antenowych RTV indywidualnych i zbiorowych. Urządzenie posiada jedno wejście i cztery regulowane niezależnie wyjścia.
Szczególnie jest polecany do rozdziału sygnałów z instalacji zbiorowych lub kablowych (wzmacniacz posiada pełne pasmo pracy).
Regulowane wzmocnienie na każdym z wyjść, pozwala podłączyć cztery gniazda lub gałęzie w przypadkach gdy odległości kablowe do poszczególnych gniazd jest różna.
W komplecie znajduje się zasilacz stabilizowany 12V 250 mA z wtykiem Jack 3,5. Zasilanie można realizować lokalnie, lub zdalnie poprzez wyjście "D" wzmacniacza (zastosowanie separatora AZS-03 C0397). Do wspomnianego separatora można wpiąć zasilacz znajdujący się w komplecie. Można zatem, zamontować wzmacniacz na poddaszu, a zasilacz załączyć w innym dogodnym miejscu sieci. Musimy jednak pamiętać, że jeżeli konieczne jest zastosowanie rozgałęźnika to musi on przesyłać napięcie stałe np. E2094.

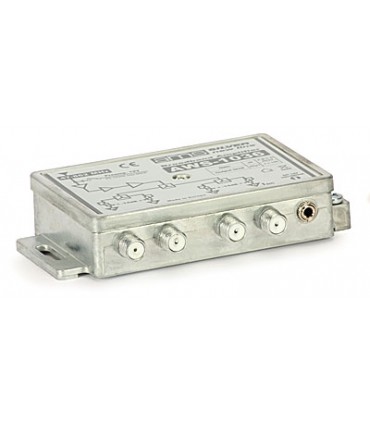

Wzmacniacze AWS-103x posiadają solidnie odlaną obudowę, która doskonale zabezpiecza wzmacniacz przed wpływem zakłóceń zewnętrznych. Wzmacniacz nie jest przeznaczony do pracy w przestrzeni otwartej oraz miejscach o dużej wilgotności.
|
Kod
|
B11587
|
|
Ilość wejść / wyjść
|
|
1/4 |
|
Zakres częstotliwości
|
MHz
|
47-862 |
|
Wzmocnienie narastające
|
dB
|
20/23 +/-2 |
|
Max. poziom wyjściowy dla dwóch kanałów TV
|
dB
|
100
|
|
IMA3 60 dB
|
dB
|
94
|
|
Szumy własne
|
dB
|
5 +/-1
|
|
Tłumienie niedopasowania
|
dB
|
≥10
|
|
Zakres regulacji tłumienia VHF/UHF
|
dB
|
0...14 +/-1
|
|
Zasilanie DC
|
V
|
12 +/-5%
|
|
Pobór prądu
|
mA
|
165 +/-5%
|
|
Złącza typu F
|
Ω
|
75
|
|
Temperatura pracy
|
oC
|
-25...55
|
