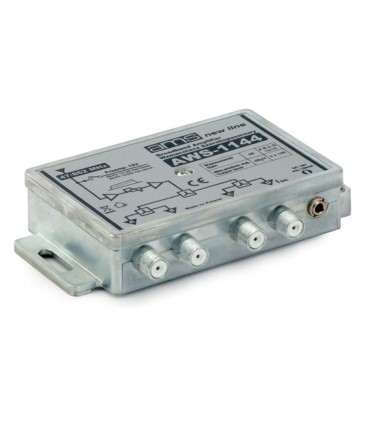

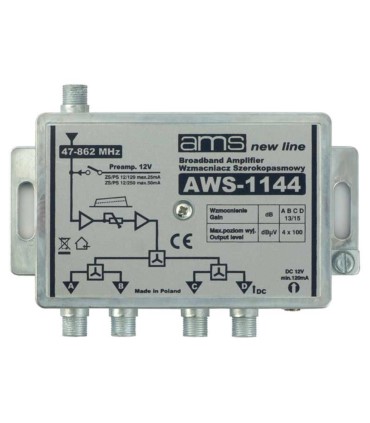

Wzmacniacz AWS-1144 dedykowany do instalacji antenowych RTV, zarówno indywidualnych, jak i zbiorowych. W instalacjach indywidualnych, koniecznie trzeba połączyć anteny zwrotnicą. Urządzenie posiada zasilanie przedwzmacniaczy DC 12V, aby tego dokonać trzeba przestawić zworę, zgodnie z instrukcją załączoną w komplecie.

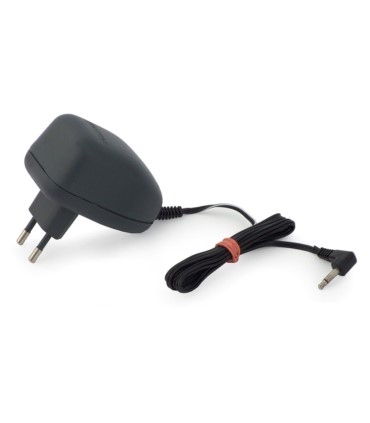

Dodatkowo, w komplecie można znaleźć zasilacz stabilizowany DC 12 V 120 mA z wtykiem Jack 3.5, niemniej możliwe jest realizowanie zasilania przez wyjście wzmacniacza (zastosować należy zasilacz z separatorem). Ważne! W przypadku zasilania zdalnego, trzeba wyliczyć maksymalny prąd zasilacza, uwzględniając zastosowane przedwzmacniacze.
Seria AWS-114x zawiera wzmacniacze jedno, dwu, trzy i cztero wyjściowe. Porównując do starszej serii AWS-14x zmieniono sposób regulacji wzmocnienia, która teraz odbywa się pomiędzy stopniami wzmacniacza co bardzo korzystnie wpływa na właściwości szumowe (w poprzedniej wersji regulacja była na wejściu).
Linia wzmacniaczy AWS-114x posiada solidną i elegancką odlewaną obudowę, która świetnie zabezpiecza wzmacniacz przed zakłóceniami z zewnątrz. Sprzęt posiada korekcję charakterystyki tłumienia kabla 3 dB. Urządzenie przeznaczone jest do pracy wewnątrz budynków.

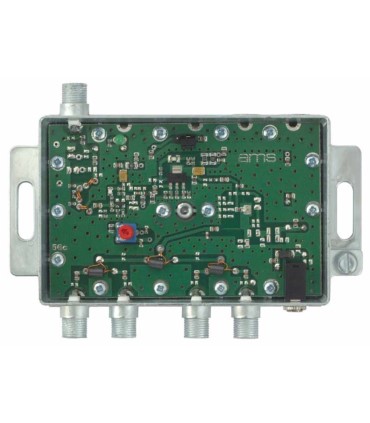

Regulacja wzmacniacza możliwa wyłącznie po zdjęciu obudowy, co zapobiega nieumyślnym przestawieniem ustawień.
Dane techniczne:
Kod produktu | B11686 |
Rodzaj towaru | Wzmacniacz domowy |
Model | AWS-1144 |
Typ | RTV/CATV |
Zastosowanie | Wewnętrzne |
Pasmo | FM/VHF/UHF |
Ilość wejść | 1 |
Ilość wyjść | 4 |
Przełącznik DC 0/12 V | Tak |
Regulacja wzmocnienia | Tak |
Wzmocnienie — parametry |
Wejście 1 | częstotliwość | 87...790 |
wzmocnienie | 14...17 dB |
regulacja wzmocnienia | 0...10 dB |
zasilanie przedwzmacniacza | DC 12/0,1 V/A |
Prekorekcja charakterystyki kabla | Nie |
Urządzenie — parametry |
Max. poziom wyjściowy | 96 dBµV |
Szumy własne | VHF | 5 dB |
UHF | 5 dB |
Odlewana obudowa | Tak |
Wbudowany filtr LTE | LTE 800 |
Typ złącza sygnałowego | F |
Wyjście testowe RF | Nie |
Zasilanie | DC 12 V |
Pobór prądu | 0,08 A |
Zasilacz | DC 12/0,15 V/A |
Zasilanie zdalne | DC 12 V |
Temperatura pracy | -25...+55 °C |
Wymiary | 125x88x26 mm |
Masa | 0,36 kg |
