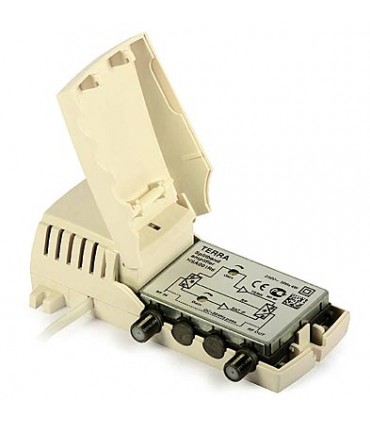

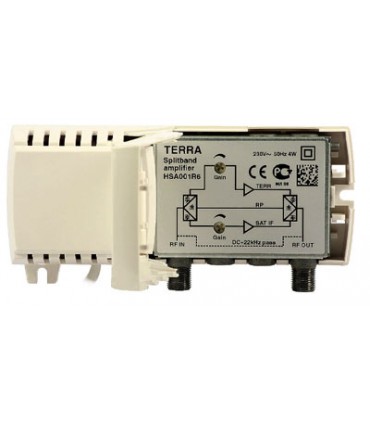

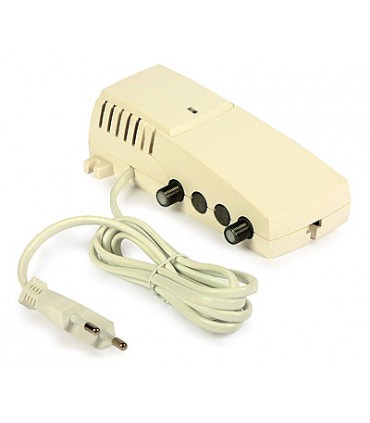

HSA001R6 R82320 to wzmacniacz satelitarny z aktywnym torem telewizji naziemnej wyposażony w pasywny kanał zwrotny 65 MHz. Jest to więc urządzenie uniwersalne przydatne przy wzmacnianiu telewizji satelitarnej, naziemnej oraz kablowej. Ponieważ zakres częstotliwości, jakie podać można na wejście wzmacniacza jest równy 87-862 MHz oraz 950-2400 MHz, wzmacniacz ten stosować można również w instalacjach multiswitchowych, gdzie problemem jest zbyt długi odcinek przewodu łączący wyjście multiswitcha z gniazdem końcowym.
Dodatkowym atutem urządzenia, przy użyciu go w instalacjach z długimi odcinkami kablowymi, jest wbudowana prekorekcja charakterystyki tłumiennościowej przewodu równa 7 dB dla pasma IF oraz 4 dB dla pasma telewizji naziemnej. Maksymalne wzmocnienie dla pasma IF wynosi 25dB, natomiast dla pasma telewizyjnego 18dB. Wartość wzmocnienia może być regulowana w zakresie 10 oraz 15 dB dla wyżej wymienionych zakresów częstotliwości. Maksymalny poziom wyjściowy dla IF jest równy 115 dBuV (EN50083-3) oraz 110 dBuV (DIN45004B) dla telewizji naziemnej. Umożliwia to wykorzystywanie wzmacniacza w mniejszych instalacjach, jak i większych sieciach zbiorczych.
Pasmo przenoszenia dla kanału zwrotnego jest równe 5-65 MHz, przy czym tor ten jest torem biernym o tłumieniu 4 dB. Urządzenie zostało wyposażone w osobny obwód przenoszący napięcie stałe oraz sygnał DiSEqC. Możliwe jest więc umieszczenie wzmacniacza zarówno między zasilaczem antenowym a przedwzmacniaczem telewizji naziemnej (maksymalnie 400mA), jak i tunerem satelitarnym oraz przełącznikiem DiSEqC.
- wzmocnienie sygnału telewizji naziemnej oraz satelitarnej
- możliwy przesył sygnału DiSEqC oraz napięcia stałego
- regulacja wzmocnienia dla każdego z torów telewizyjnych
- odlewana obudowa wewnątrz kompaktowej obudowy z tworzywa sztucznego
| Kod |
R82320 |
| Kanał dosyłowy |
| Zakres częstotliwości |
Tor SAT |
950 - 2400 MHz |
| Tor TV |
87 - 862 MHz |
| Wzmocnienie |
Tor SAT |
18-25 dB (prekorekcja) |
| Tor TV |
14-18 dB (prekorekcja) |
| Regulacja wzmocnienia |
Tor SAT |
10 dB |
| Tor TV |
15 dB |
| Tłumienie odbić |
Tor SAT |
> 10dB do 1750 MHz; liniowe 10-7dB dla 1750-2400 MHz |
| Tor TV |
> 10 dB |
| Maksymalny poziom wyjściowy IMD3=35dB |
Tor SAT |
115 dBuV |
| Maksymalny poziom wyjściowy IMD3=60dB |
Tor TV |
110 dBuV |
| Przesyłanie napięcia DC |
400 mA max. |
| Kanał zwrotny |
| Zakres częstotliwości |
5-65 MHz |
| Tłumienie |
4 dB |
| Tłumienie odbić |
> 14 dB |
| Inne |
| Zasilanie |
230 V / 50Hz 4W |
| Temperatura pracy |
-20ºC ... +50ºC |
| Wymiary/Masa |
133 x 73 x 39 mm / 0.36 kg |
