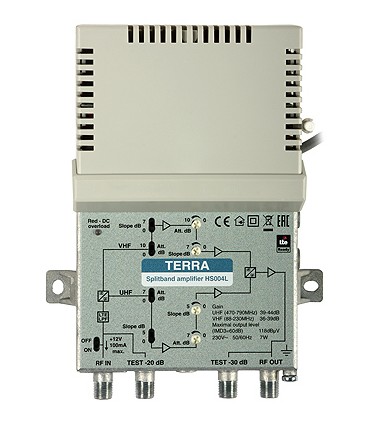

Wzmacniacz budynkowy HS-004L R82032 firmy Terra to urządzenie stworzone do instalacji zbiorczych, obejmujących nawet kilkadziesiąt gniazd. Wzmacniacz posiada jedno wejście sygnału dla pasm VHF (88-230 MHz) i UHF (470-790 MHz). Maksymalne wzmocnienie w paśmie VHF jest równe 39 dB, natomiast w paśmie UHF wynosi 44 dB. Wbudowana prekorekcja zbocza (prekorekcja charakterystyki kabla) kompensuje różnicę w tłumieniu przewodu dla wyższych częstotliwości.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.
Wzmacniacz HS-004L R82032 posiada przełącznik ON/OFF, który pozwala na przesłanie napięcia DC 12 V i prądu o maksymalnym natężeniu 100 mA do przedwzmacniacza antenowego. Maksymalny poziom wyjściowy sygnału jest równy 121 dBμV (IMD3=60 dB), co umożliwia bezpieczne poprowadzenie go do kilkunastu gniazd.
Wzmacniacz HS-004L R82032 jest szczególnie zalecany dla instalacji, stosujących szerokopasmowe wzmacniacze, obejmujące pasmo UHF (do częstotliwości 790 MHz). Wbudowany w urządznie filtr sygnałów LTE umożliwia eliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791- 862 MHz), przeznaczonym na realizację usług transmisji danych (LTE).
- zintegrowany filtr sygnału LTE
- 39 dB wzmocnienia w paśmie VHF oraz 44 dB wzmocnienia w paśmie UHF
- przełączanie między stopniami wzmocnienia przy pomocy dyskretnych przełączników
- dodatkowa, płynna regulacja wzmocnienia przy pomocy potencjometrów
- płynna regulacja zbocza dla charakterystyki wzmocnienia
- przełącznik ON/OFF, umożliwiający przesłanie napięcia DC 12 V oraz prądu o natężeniu 100 mA do przedwzmacniacza antenowego
|
Kod
|
R82032
|
|
|
Pasmo
|
VHF
|
UHF
|
|
|
Zakres częstotliwości [MHz]
|
88...230
|
470...790
|
|
|
Wzmocnienie [dB]
|
36...39
|
39...44
|
|
|
Regulacja wzmocnienia [dB]
|
0...20
|
0...14
|
|
|
|
Regulacja nachylenia [dB]
|
14
|
10
|
|
|
Max. poziom wyj. IMD3=60 dB (DIN45004B) [dBμV]
|
121
|
|
|
Max. poziom wyj. IMD3=60 dB [dBμV]
|
118
|
|
|
Tłumienie odbić [dB]
|
> 10
|
|
|
Współczynnik szumów [dB]
|
< 6
|
< 6
|
|
|
Tłumienie złącza testowego (we/wy) [dB]
|
-20/-30
|
|
|
Przełącznik DC dla przedwzmacniacza
|
DC 12 V 100 mA max.
|
|
|
Zasilanie/pobór mocy
|
AC 230 V 50/60 Hz; 5 W
|
|
|
Temperaturowy zakres pracy [ºC]
|
-20...+50
|
|
|
Wymiary [mm]
|
135x180x52
|
|
|
Masa [kg]
|
0,7
|
|
